Diagrama de fusíveis e caixa de relé – Toyota Land Cruiser Prado (J120)
Aplica-se a veículos novos em anos:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Compartimento do passageiro

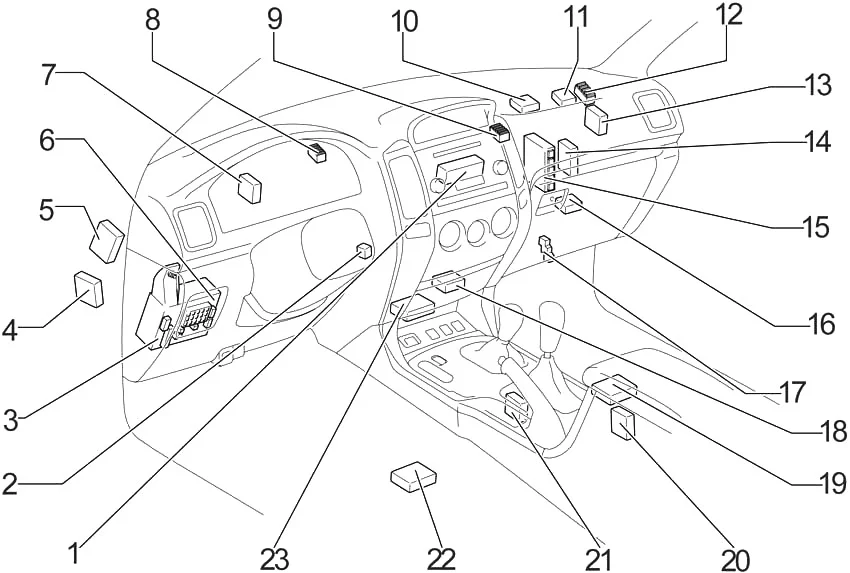

Trânsito pela esquerda
- Unidade de controlo de ar condicionado (ar condicionado automático (sem sistema de navegação))
- Amplificador de chave transponder
- Caixa de fusíveis
- Controlo de Suspensão ECU
- Controlo de escorregamento ECU (com VSC A/T)
- Corpo ECU
- Furto dissuasor do ECU
- J/B №1
- J/B №2
- Amplificador de aquecedor pegajoso
- Computador com chave transponder
- J/B №3
- Controlo de escorregamento ECU (com VSC M/T)
- Ar condicionado ECU (controlo climático automático (com sistema de navegação))
Intensificação do ar condicionado (ar condicionado manual) - Motor e ECT ECU (A/T)
ECU do motor (M/T) - Fechadura de Centro Diff.
Bloqueio de controlo diferencial traseiro do ECU - Caixa de retransmissão
- Porta ECU
- Navegação ECU
- Amplificador de Caixa Fria
- ECU do controlo do bloqueio de mudança de velocidades
- Amplificador de componentes estéreo
- Montagem do sensor de airbag

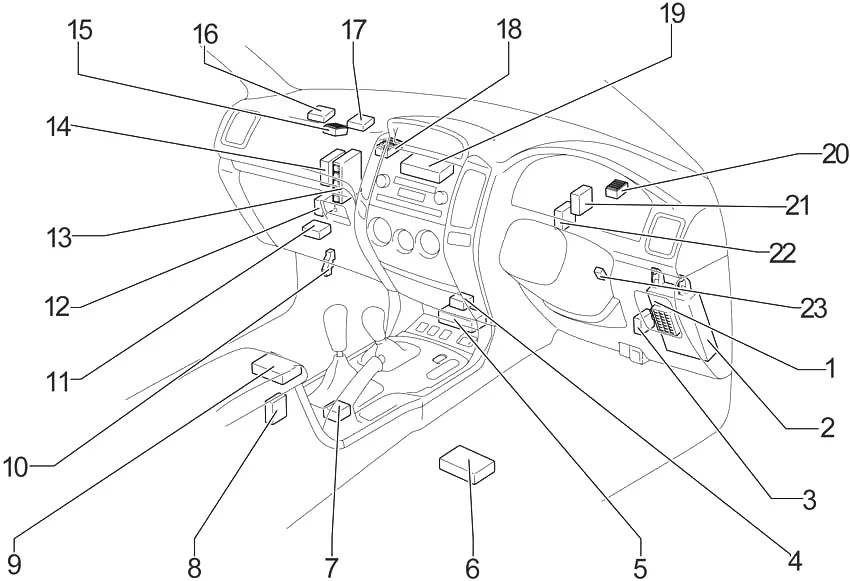

Volante à direita
- Corpo ECU
- Caixa de fusíveis
- ECU para controlo de escorregamento (com COV)
- Porta ECU
- Unidade de sensor de airbag
- Navegação ECU
- ECU do controlo do bloqueio de mudança de velocidades
- Amplificador de Caixa Fria
- Amplificador de componentes estéreo
- Caixa de retransmissão
- Centro de fecho diverso
Bloqueio de controlo diferencial traseiro do ECU - Controlo da suspensão do ECU
- Motor e ECT ECU (A/T)
ECU do motor (M/T) - Ar condicionado ECU (controlo climático automático (com sistema de navegação))
A/C booster (ar condicionado manual) - J/B №3
- Computador com chave transponder
- Amplificador de aquecedor pegajoso
- J/B №2
- Unidade de controlo de ar condicionado (controlo climático automático (sem sistema de navegação))
- J/B №
- Furto dissuasor do ECU
- Relé de controlo de fechadura de porta dupla
- Amplificador de chave transponder
Diagrama da caixa de fusíveis no compartimento do passageiro
O painel de fusíveis está localizado atrás da tampa do painel de instrumentos do lado do condutor.
| Número | Amps [A] | Descrição |
| 1 | 10 | Bomba de combustível controlada electronicamente, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo |
| 2 | 10 | SRS airbags |
| 3 | 7,5 | Indicadores e medidas |
| 4 | 7,5 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 5 | 30 | Limpadores e lavadores de pára-brisas |
| 6 | 20 | Suspensão electrónica modulada Toyotas |
| 7 | 20 | Sistema de bloqueio diferencial traseiro, sistema de bloqueio diferencial central |
| 8 | 15 | Limpa-vidros traseiro |
| 9 | – | – |
| 10 | 30 | LHD: Poder do assento do condutor |
| 30 | RHD: Potência do assento do passageiro da frente | |
| 11 | 30 | LHD: Potência do assento do passageiro da frente |
| 30 | RHD: Poder do assento do condutor | |
| 12 | 15 | Tomadas eléctricas |
| 13 | 10 | Ar condicionado, refrigeração |
| 14 | 15 | Arruela da janela traseira |
| 15 | 10 | Sistema de controlo de fecho de mudança, vidros eléctricos, sistema de travagem antibloqueio, sistema de controlo activo de tracção, sistema de controlo de estabilidade do veículo, sistema de controlo climático, tecto de abrir eléctrico, tomadas de corrente |
| 16 | 10 | Sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo, sistema de climatização, sistema de carregamento, desembaçador do vidro traseiro, luzes de marcha-atrás, sinais de mudança de direcção, luzes de advertência de perigo |
| 17 | 7,5 | Bomba de combustível controlada electronicamente |
| 18 | 20 | Janela eléctrica frontal do passageiro |
| 19 | 20 | LHD: janela eléctrica traseira do passageiro |
| 20 | RHD: Janela traseira de passageiros eléctrica | |
| 20 | 20 | LHD: janela eléctrica traseira do passageiro |
| 20 | RHD: Janela traseira de passageiros eléctrica | |
| 21 | 10 | Iluminação do painel de instrumentos |
| 22 | 10 | Luzes da cauda, luzes da matrícula, luzes de estacionamento |
| 23 | 7,5 | Transmissão automática controlada electronicamente, tomadas de corrente, espelhos retrovisores exteriores, sistema áudio |
| 24 | 10 | Isqueiro |
| 25 | 30 | Vidros eléctricos, tejadilho eléctrico da lua |
| Estafeta | ||
| R1 | Trompa | |
| R2 | Luzes traseiras | |
| R3 | Relé de potência | |
| R4 | Tomada acessória (ACC SKT) | |
Caixa de retransmissão
| Número | Estafetas |
| R1 | Painel de retransmissão |
| R2 | Luzes de inversão de marcha atrás (BK/UP LP) |
| R3 | Aquecedores de espelhos retrovisores exteriores (MIR HTR) |

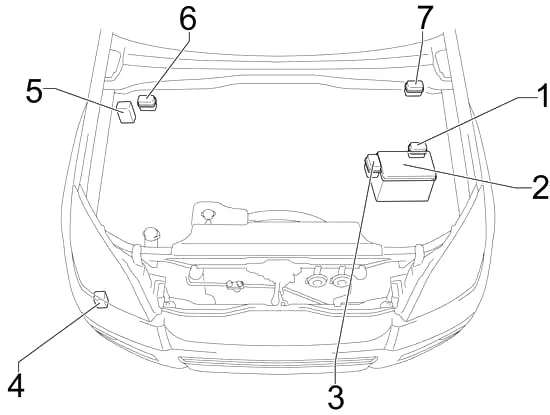

Compartimento do motor
- Caixa de retransmissão №1
- Caixa de fusíveis
- Caixa de retransmissão №2
- Relé de limpeza dos faróis
- Controlo de escorregamento ECU com actuador (sem VSC)
- Caixa de retransmissão №3 (LHD)
- Caixa de retransmissão 3 (RHD)

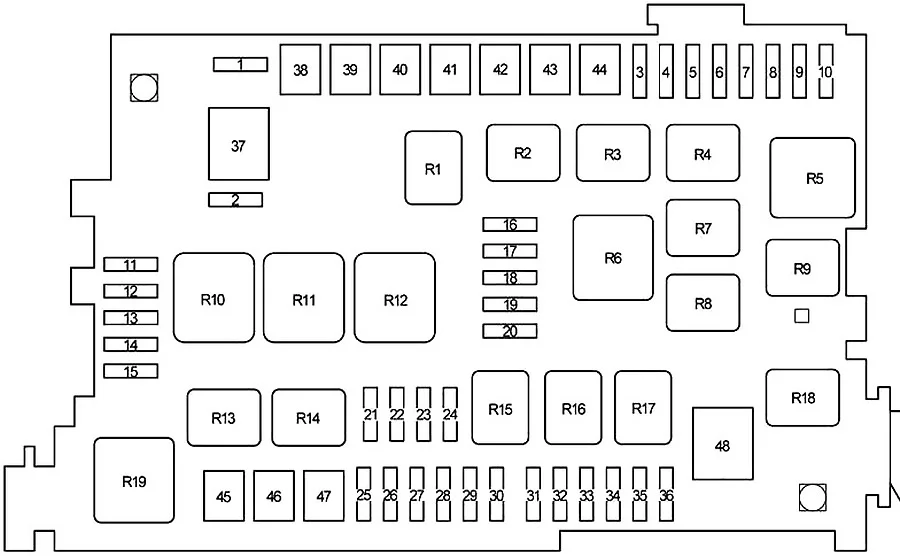

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 10 | Rastilho de reserva |
| 2 | 15 | Rastilho de reserva |
| 3 | 20 | Ventilador de arrefecimento eléctrico |
| 4 | 30 | Sistema de arrefecimento traseiro |
| 5 | 10 | Aquecedores de espelhos retrovisores exteriores |
| 6 | 10 | Luzes de paragem, luz de paragem montada em altura, sistema de controlo de bloqueio de mudanças, sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo, suspensão pneumática traseira com controlo de altura |
| 7 | – | – |
| 8 | 15 | Faróis de nevoeiro dianteiros |
| 9 | 7,5 | Aquecedor viscoso |
| 10 | 7,5 | Sistema de diagnóstico a bordo |
| 11 | 10 | Farol direito (farol baixo) |
| 12 | 10 | Farol esquerdo (farol baixo) |
| 13 | 10 | Farol direito (farol alto) |
| 14 | 10 | Farol esquerdo (farol alto) |
| 15 | 10 | Sensor de O2 e caudalímetro de ar |
| 16 | 7,5 | Sistema de ar condicionado |
| 17 | 30 | Vidro traseiro defogger |
| 18 | 10 | Sistema de suspensão pneumática traseira regulável em altura |
| 19 | 20 | Aquecedor de combustível |
| 20 | 20 | Aquecimento dos bancos |
| 21 | 10 | Iluminação interior, iluminação pessoal, sistema de controlo remoto sem fios, luz de interruptor de ignição, luz de tecto da porta |
| 22 | 20 | Sistema de endereços públicos |
| 23 | 10 | Sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo, sistema de ar condicionado, frigorífico, vidros eléctricos |
| 24 | 10 | Sistema de comunicação Multiplex |
| 25 | – | Pino curto |
| 26 | 7,5 | Sistema de carregamento |
| 27 | – | – |
| 28 | 10 | Trompa |
| 29 | 15 | Sensor A/F |
| 15 | 1KD-FTV: bomba de combustível | |
| 30 | 15 | Indicadores de direcção, flashers de emergência |
| 31 | 10 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 32 | 20 | Bomba de combustível controlada electronicamente, bomba de combustível, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial |
| 25 | 1KD-FTV: Bomba de combustível controlada electronicamente, bomba de combustível, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial | |
| 33 | 20 | Janela do condutor eléctrico |
| 34 | 25 | Sistema de fecho de porta eléctrico |
| 35 | – | – |
| 36 | 30 | Sistema de endereços públicos |
| 37 | 120 | sem PTC: relé de desembaciamento, relé de ignição, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “AIRSUS”, “RR A/C” e “STOP” fusíveis |
| 140 | com PTC: relé de desembaciamento, relé de ignição, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusíveis “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” e “STOP” | |
| 38 | 50 | Sistema de ar condicionado |
| 39 | 50 | Suspensão pneumática traseira regulável em altura |
| 40 | 50 | Todos os componentes em “ACC”, “CIG”, “IG1”, “IG1 №2”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS fuses” e “STA”. |
| 41 | 40 | Aquecedor viscoso |
| 42 | 50 | Todos os itens em “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/ SEAT “, “PP/ SEAT “, “POWER”, “TAIL fuses” e “PANEL”. |
| 43 | 40 | Aquecedor viscoso |
| 44 | 40 | Aquecedor viscoso |
| 45 | 40 | Sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo |
| 46 | 30 | Sistema de arranque, fusíveis “IGN”, “INDICADOR” e “SRS” |
| 47 | 30 | sem sistema de controlo da estabilidade do veículo: Sistema de travagem antibloqueio, |
| 50 | com sistema de controlo da estabilidade do veículo: Sistema de travagem antibloqueio, sistema de controlo activo da tracção, sistema de controlo da estabilidade do veículo | |
| 48 | 80 | Sistema de brilho do motor |
| Estafeta | ||
| R1 | Ventilador de arrefecimento eléctrico (CDS FAN) | |
| R2 | Acessórios (ACC CUT) | |
| R3 | Luzes de nevoeiro | |
| R4 | Arrancador (STA) | |
| R5 | Ignição (IG) | |
| R6 | Aquecedor | |
| R7 | Embraiagem do compressor A/C (MG CLT) | |
| R8 | – | |
| R9 | Vidro traseiro defogger (DEFOG) | |
| R10 | Sistema de travagem antibloqueio (ABS MTR) | |
| R11 | TRC MTR | |
| R12 | Sistema de travagem antibloqueio (ABS SOL) | |
| R13 | Sistema de Controlo de Assistência à Descida (DAC) | |
| R14 | Relé de abertura do circuito (C/OPN)
ou EDU |
|
| R15 | – | |
| R16 | EFI | |
| R17 | Sensor de relação ar/combustível (A/F AQUECEDOR) | |
| R18 | Bomba de combustível | |
| R19 | Farol (CABEÇALHO) | |
Caixa de retransmissão №1
| Número | Estafeta |
| R1 | Arrancador (STA) |
| R2 | Sistema Glow (GLOW) |
Caixa de retransmissão №2
| Número | Estafeta |
| R1 | Suspensão pneumática (AIR SUS) |
| R2 | Dimmer (com luz diurna contínua) |
Caixa de retransmissão №3
| Número | Estafeta |
| R1 | PTC №1 |
| R2 | PTC №2 |
| R3 | PTC №3 |
