Diagrama de fusíveis e caixas de relé – Toyota Tacoma
Aplica-se a veículos novos em anos:
2001, 2002, 2003, 2004.
Compartimento do passageiro
- Relé de abertura do circuito
- Corpo ECU
- Bloqueio do diferencial traseiro do ECU
- Caixa de fusíveis
- J/B
- Unidade de controlo de ar condicionado
- J/B
- Relé de luz diurna contínua №4
- Módulo de controlo do motor
- Relé de controlo da caixa de velocidades
- Cruise control ECU
- 4WD ECU (2-4 select SW) / ECU O/D (2RZ-FE com A/T)
- Relé de controlo da mudança de velocidades
- Relé de luz diurna contínua (principal)
- Montagem do sensor de airbag central

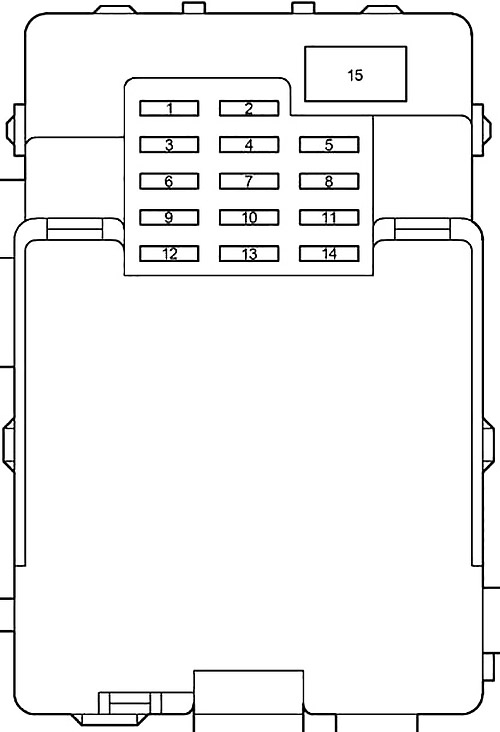

Diagrama da caixa de fusíveis no compartimento do passageiro
O painel de fusíveis encontra-se atrás da tampa no painel de instrumentos do lado do condutor.
Atrás:
| Número | Amps [A] | Descrição |
| 1 | – | – |
| 2 | 15 | Acendedor de cigarros, relógio, espelhos retrovisores eléctricos, luzes de marcha-atrás, bloqueio automático de mudanças, sistema de airbag SRS, tensores cintos de segurança, sistema áudio automóvel |
| 3 | 15 | Sistema de controlo de cruzeiro, sistema de travagem antibloqueio, sistema de bloqueio automático da mudança de velocidades, sistema de airbag SRS |
| 4 | 10 | Sistema de iluminação diurna contínua, luzes de inversão, controlo de cruzeiro, bloqueio do diferencial traseiro, transmissão automática controlada electronicamente, sistema de arranque, sistema de carregamento, sistema de ar condicionado |
| 5 | 7,5 | Luz de aviso SRS, sistema de ar condicionado |
| 6 | 10 | Indicadores de direcção, flashers de emergência |
| 7 | 7,5 | Indicadores e medidores, sistema de airbag SRS, tensores cintos de segurança, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial |
| 8 | 15 | Luzes de emergência, buzinas |
| 9 | 20 | Limpadores e lavadores de pára-brisas |
| 10 | – | – |
| 11 | 7,5 | Sistema de cancelamento de arranque da embraiagem, sistema de arranque |
| 12 | 20 | Sistema de controlo ADD, sistema de controlo de tracção às quatro rodas, sistema de bloqueio do diferencial traseiro |
| 13 | – | – |
| 14 | 10 | Luzes de paragem, luz de paragem montada em altura, controlo de cruzeiro, sistema de travagem antibloqueio, sistema de injecção de combustível multiponto/sistema de injecção de combustível multiponto sequencial |
| 15 | 30 | Vidros eléctricos, eléctricos sede |
| Estafeta | ||
| R1 | Pisca-pisca | |
| R2 | Relé de potência (vidros eléctricos, eléctricos sede ) | |
Compartimento do motor
- Caixa de fusíveis
- Actuador ABS com ECU

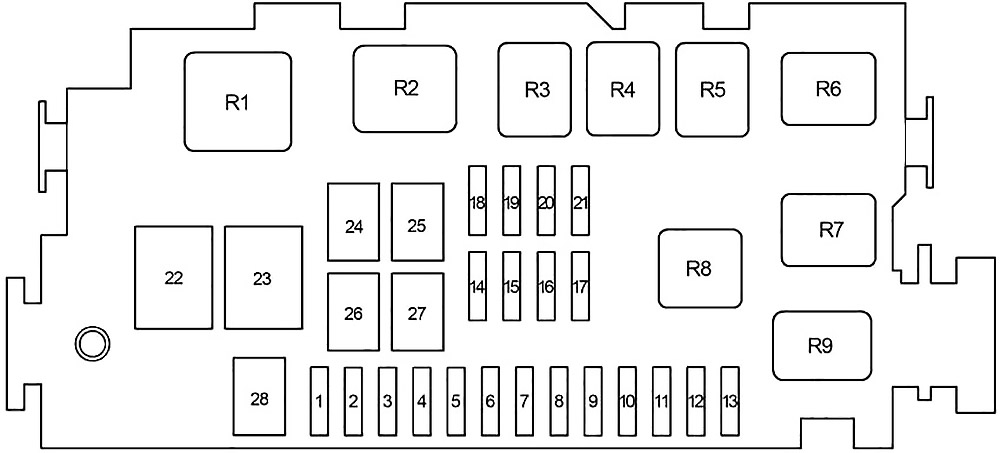

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 7,5 | Sistema de iluminação diurna contínua |
| 2 | 10 | Farol da direita |
| 10 | com DRL: Farol direito (farol alto), farol indicador de farol alto | |
| 3 | 10 | Farol esquerdo |
| 10 | com DRL: farol esquerdo (farol alto) | |
| 4 | 10 | com DRL: Farol direito (farol baixo) |
| 5 | 10 | com DRL: Farol esquerdo (farol baixo) |
| 6 | 10 | Luzes de cauda, luz de matrícula |
| 7 | – | – |
| 8 | 10 | Sistema de ar condicionado |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | 15 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 15 | Luzes de nevoeiro | |
| 15 | 15 | Sistema áudio automóvel, iluminação interior, relógio, iluminação pessoal, luzes exteriores das portas, sistema de iluminação diurna contínua, indicadores e medidores |
| 16 | 7,5 | Sistema de diagnóstico a bordo |
| 17 | 20 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 18 | 7,5 | Sistema de carregamento |
| 19 | 15 | Tomada de alimentação |
| 20 | – | – |
| 21 | – | – |
| 22 | 60 | Sistema de travagem antibloqueio, sistema de controlo de tracção, sistema “AUTO LSD”, sistema de controlo de estabilidade do veículo |
| 23 | 120 | Todos os elementos dos fusíveis “AM1”, “HEATER”, “AC”, “TAIL”, “ALT-S” e “PWR OUTLET”. |
| 24 | 50 | Todos os componentes do fusível “AC |
| 25 | 40 | Sistema de arranque |
| 26 | 50 | Todos os componentes dos fusíveis “POWER”, “HORN-HAZ”, “STOP” e “ECU-B”. |
| 27 | 30 | Sistema de ignição, sistema de injecção de combustível multiponto/sistema de injecção de combustível sequencial |
| 28 | 30 | sem sistema de controlo da estabilidade do veículo: Sistema de travagem antibloqueio, sistema de controlo de tracção, sistema “AUTO LSD”, sistema de controlo de estabilidade do veículo |
| 50 | com sistema de controlo da estabilidade do veículo: Sistema de travagem antibloqueio, sistema de controlo de tracção, sistema “AUTO LSD”, sistema de controlo de estabilidade do veículo | |
| Estafeta | ||
| R1 | Arrancador | |
| R2 | Aquecedor | |
| R3 | – | |
| R4 | Luzes traseiras | |
| R5 | – | |
| R6 | Tomada de alimentação | |
| R7 | Estafeta EFI | |
| R8 | Farol | |
| R9 | Resistor | |
