Volvo 850 (1996-1997) – diagrama da caixa de fusíveis
Ano de produção: 1996, 1997.

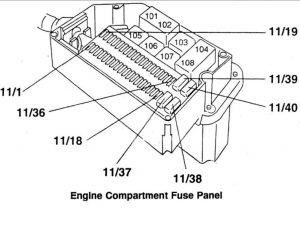

Fusível de isqueiro (tomada eléctrica) no Volvo 850 (1996-1997). é o fusível 30 na caixa de fusíveis do compartimento do motor.

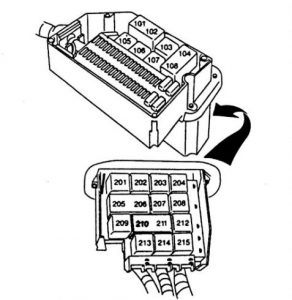

Caixa de fusíveis
| Item | Descrição | Amps [A] |
| 1 | LH 3.2 Injecção de combustível multi-portas (MFI) Ignição do distribuidor EZ 129 K (01), Motronic 4.3 / 4.4 SFI, Femx 5.2 sistema de combustível e ignição Estafeta principal, Sistema de combustível Fen 5.2 (MFI) |
15 |
| 2 | Bomba de combustível, alarme | 15 |
| 3 | Sensor de temperatura dos gases de escape (Japão) Iluminação interior |
10 |
| 4 | Inibidor de arranque electrónico
(imobilizador) |
10 |
| 5 | Soprador com 4 velocidades
(carros de recirculação) |
30 |
| 6 | Fecho centralizado. Alarme,
Relé de sinal de encravamento Relé da porta do condutor (fecho central em 2 fases) |
25 |
| 7 | Rádio | 15 |
| 8 | Inibidor de arranque electrónico
(lmmobilizer) |
10 |
| 9 | ABS | 30 |
| 10 | Banco traseiro aquecido | 15 |
| 11 | Janela traseira aquecida,
Espelhos laterais aquecidos |
30 |
| 12 | Stop (travão) – luzes | 10 |
| 13 | Luzes de emergência.
Cintilação de feixe alto, alarme |
15 |
| 14 | ABS | 30 |
| 15 | + Trilho 30 (1512) Iluminação interior, Iluminação do porta-luvas, Iluminação Luzes de aviso de porta aberta, Iluminação do tronco, Tomada de diagnóstico. Para o sensor |
10 |
| 16 | Antena eléctrica.
Comutador de CD. (Tomada de reboque), (Acessórios) |
30 |
| 17 | Aviso de Kev | 10 |
| 18 | Faróis de nevoeiro dianteiros | 15 |
| 19 | Semáforos à esquerda | 15 |
| 20 | Arnês de feixe alto
(acessórios) |
15 |
| 21 | Faróis de faróis baixos à esquerda | 15 |
| 22 | Passagem de luzes. bem | 15 |
| 23 | Luzes de estacionamento,
luzes de matrículas |
10 |
| 24 | Estacionamento de Luzes.
Sensor de extinção de falhas de lâmpadas |
10 |
| 25 | Luzes traseiras de nevoeiro,
Luzes traseiras de nevoeiro |
10 |
| 26 | Assentos dianteiros aquecidos.
Espelhos exteriores operados electricamente |
25 |
| 27 | Luzes de apoio,
Pestaneja de direcção |
15 |
| 28 | Trilho + 151 (15/4): Janela traseira aquecida. Espelhos aquecidos Lembrete de cinto de segurança, Controlo de velocidade de cruzeiro, Sensor de aviso de falha de lâmpada, Transmissão automática de bloqueio P-shift, banco traseiro aquecido |
10 |
| 29 | ABS | 15 |
| 30 | Isqueiro | 10 |
| 31 | Ventiladores de ventilador. velocidades 1-3
(carros de recirculação). Ventiladores. velocidade 1-4 (carros sem recirculação). Unidade climática. Recirculação |
25 |
| 32 | Rádio.
Bloqueio central/alarme controlado à distância. |
10 |
| 33 | + X carril (15/8) Controlo do comprimento do feixe. Máquinas de lavar/limpadores traseiros |
15 |
| 34 | Limpa pára-brisas/lava pára-brisas,
buzina Limpador/lavador de pára-brisas |
25 |
| 35 | Instrumento e iluminação de controlo,
Iluminação de isqueiro tejadilho |
10 |
| 36 | Tipo precoce: Sobressalente Tipo posterior: Sirene de emergência |
– |
Rastilhos automáticos
| Item | Descrição |
| 37 | Vidros eléctricos,
Tecto de abrir eléctrico |
| 38 | Reserva |
| 39 | Assento eléctrico: esquerda |
| 40 | Assento eléctrico: à direita |
