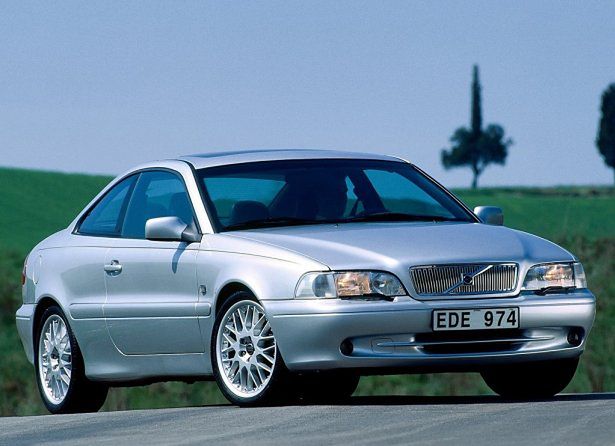

Volvo C70 (2002) – diagrama da caixa de fusíveis
Ano de produção: 2002.
Fusível de isqueiro (tomada de alimentação) em Volvo C70 (2002). é o fusível 30 na caixa de fusíveis (auxiliar).
Relé / caixa de fusíveis principais
A caixa de fusíveis está localizada no compartimento do motor.
Estafeta
| Posição | Descrição |
| 15 | Ventilador de arrefecimento eléctrico |
| 16 | – |
| 17 | Arrancador |
| 18 | Ar condicionado |
Fusíveis em relé / caixa de fusíveis principal (fusíveis do sistema principal)
| Item | Descrição | Amps [A] |
| 1 | Ventilador de arrefecimento eléctrico | 60 |
| 2 | Fusíveis na caixa de fusíveis auxiliar | 50 |
| 3 | Arrancador | 50 |
| 4 | ABS | 50 |
| 5 | Faróis | 50 |
| 6 | Fusíveis na caixa de fusíveis auxiliar | 60 |
| 7 | Fusíveis na caixa de fusíveis auxiliar | 50 |
| 8 | Módulos de controlo – motor / transmissão automática | 60 |
| 9 | Janelas eléctricas esquerda/direita **. | 60 |
| 10 | Ignição, Módulos de controlo – Motor / Transmissão automática | 10 |
| 11 | Relé A/C, sistema de combustível | 15 |
| 12 | Bomba de combustível, injectores de combustível, módulo de controlo do motor | 15 |
| 13 | Sistema de ignição | 15 |
| 14 | Sistema de emissões | 20 |
| * Alguns dos dispositivos / sistemas listados podem estar disponíveis apenas em certos modelos. ** Aplica-se apenas ao C70 Conversível. |
||
Fusíveis (caixa de fusíveis adicional).
| Item | Função | Amps [A] |
| 1 | Fechadura do tronco | 10 |
| 2 | Luz traseira de nevoeiro / luz indicadora | 10 |
| 3 | Sistema de fecho central | 10 |
| 4 | Imobilizador, ABS, shiftlock | 10 |
| 5 | Sistemas climáticos, diagnóstico OBDII a bordo | 15 |
| 6 | Sistema de fecho central | 20 |
| 7 | Sistema de som | 15 |
| 8 | Imobilizador, computador de bordo, interruptor de luz | 15 |
| 9 | Amplificador – sistema áudio | 30 |
| 10 | Fecho central controlado à distância | 10 |
| 11 | Stoplights | 10 |
| 12 | Amplificador – sistema áudio | 30 |
| 13 | Luzes de emergência, faróis | 15 |
| 14 | Janela traseira aquecida e espelhos retrovisores laterais | 40 |
| 15 | Luzes auxiliares, luzes de aviso de porta aberta, luz de tronco, lembrete de cinto de segurança, luz do porta-luvas, vidros eléctricos | 10 |
| 16 | Antena de alimentação, conector eléctrico para reboque, acessórios, comutador de CD (opcional) | 30 |
| 17 | Faróis de nevoeiro dianteiros | 20 |
| 18 | Lembrete chave | 10 |
| 19 | Luz de condução à esquerda, acessórios | 15 |
| 20 | Luz indicadora de feixe alto direito, luz indicadora de feixe alto | 15 |
| 21 | Feixe de imersão à esquerda | 15 |
| 22 | Feixe de imersão à direita | 15 |
| 23 | Luzes de estacionamento, luzes traseiras, luzes da matrícula | 10 |
| 24 | Luzes de estacionamento, atrás | 10 |
| 25 | – | – |
| 26 | Interruptor do farol | 15 |
| 27 | Inversão de luzes, sinais de mudança de direcção | 15 |
| 28 | Assentos dianteiros aquecidos (alguns modelos) | 25 |
| 29 | Janela traseira/espelhos exteriores aquecidos, fecho de mudança, lembrete do cinto de segurança, controlo de velocidade de cruzeiro, sensor de aviso de falha de lâmpada, conector eléctrico do reboque, descapotável de accionamento eléctrico | 10 |
| 30 | Tomada adicional de 12 volts (frente) | 15 |
| 31 | Sistema climático | 25 |
| 32 | Sistema de áudio, telhado retráctil, corte da tampa da antena / tronco, iluminação do instrumento, sistema de climatização | 10 |
| 33 | – | – |
| 34 | Limpa pára-brisas/lava pára-brisas/luz de cabeça, buzina | 25 |
| 35 | Iluminação de instrumentos, acessórios, campainha de topo dobrável, vidros/espelhos eléctricos, espelhos de auto-imagem (opcional | 10 |
| 36 | Bancos eléctricos, bloqueio dos cintos de segurança | 15 |
| 37 | Janelas eléctricas (lado do passageiro) | AUT / CB **. |
| 38 | Vidros eléctricos (lado do condutor) | AUT / CB **. |
| 39 | Banco eléctrico (lado do condutor) | AUT / CB **. |
| 40 | Banco eléctrico (lado do passageiro) | AUT / CB **. |
| 41 | Telhado dobrável operado electricamente | AUT / CB *** |
| 42 | Telhado dobrável operado electricamente | AUT / CB *** |
| * Alguns dos dispositivos / sistemas listados podem estar disponíveis apenas em certos modelos.
** Este é um disjuntor automático localizado na caixa de fusíveis e normalmente não requer substituição. *** Estes disjuntores estão localizados na unidade eléctrica central. |
||
