Volvo C70 mk2 (2010-2013) – diagrama da caixa de fusíveis
Ano de produção: 2010, 2011, 2012, 2013.
Fusível de isqueiro (tomada eléctrica) no Volvo C70 (2010-2013). é o fusível 45 na caixa de fusíveis no compartimento de passageiros.

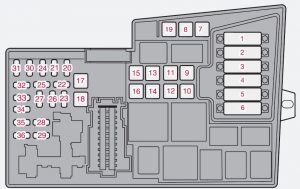

Caixa de fusíveis no compartimento do motor
| Fusível | Descrição | Amps [A] |
| 1 | Ventilador do refrigerante (radiador) | 50 |
| 2 | Direcção assistida | 80 |
| 3 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 60 |
| 4 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 60 |
| 5 | Elemento, unidade climática | 80 |
| 6 | Não em uso | – |
| 7 | Bomba de ABS | 30 |
| 8 | Válvulas de ABS | 20 |
| 9 | Funções do motor | 30 |
| 10 | Ventilador do sistema de ar condicionado | 40 |
| 11 | Lavadores de faróis, ventilador de ar condicionado, hardtop retráctil | 20 |
| 12 | Entrar no vidro traseiro aquecido | 30 |
| 13 | Estafeta de arranque | 30 |
| 14 | Conector de reboque (acessórios) | 40 |
| 15 | Tejadilho retráctil | 30 |
| 16 | Alimentação para o sistema de áudio | 40 |
| 17 | Limpadores | 30 |
| 18 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 40 |
| 19 | Não em uso | – |
| 20 | Trompa | 15 |
| 21 | Não em uso | – |
| 22 | Subwoofer | 25 |
| 23 | Módulo de controlo do motor (ECM) / módulo de controlo da transmissão (MTC). | 10 |
| 24 | Não em uso | – |
| 25 | Não em uso | – |
| 26 | Interruptor de ignição | 15 |
| 27 | Compressor A/C | 10 |
| 28 | Não em uso | – |
| 29 | Luzes de nevoeiro dianteiras *. | 15 |
| 30 | Não em uso | – |
| 31 | Não em uso | – |
| 32 | Injectores de combustível | 10 |
| 33 | Sonda lambda aquecida, bomba de vácuo | 20 |
| 34 | Bobinas de ignição, sensor de pressão da unidade de ar condicionado | 10 |
| 35 | Válvulas sensoras de motor, relé A/C, bobina de relé, colector de óleo de elemento PTC, recipiente, medidor de massa de ar | 15 |
| 36 | Módulo de controlo do motor (ECM), sensor do acelerador | 10 |

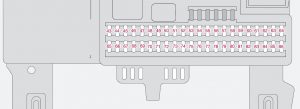

Caixa de fusíveis do compartimento dos passageiros
O porta-fusíveis no compartimento de passageiros está localizado debaixo do porta-luvas.
| Fusível | Descrição | Amps [A] |
| 37 | Não em uso | – |
| 38 | Não em uso | – |
| 39 | Não em uso | – |
| 40 | Não em uso | – |
| 41 | Não em uso | – |
| 42 | Não em uso | – |
| 43 | Sistema de áudio, Bluetooth, sistema de navegação Volvo *. | 15 |
| 44 | Sistema de Retenção Suplementar (SRS), módulo de controlo do motor | 10 |
| 45 | Tomadas de 12 volts no compartimento de passageiros | 15 |
| 46 | Iluminação – porta-luvas, painel de instrumentos e poços de pé | 5 |
| 47 | Iluminação interior | 5 |
| 48 | Anilhas de pára-brisas | 15 |
| 49 | Sistema de Retenção Suplementar (SRS), Sensor de Peso do Ocupante (OWS) | 10 |
| 50 | Não em uso | – |
| 51 | Relé de filtro de combustível | 10 |
| 52 | Módulo de controlo de transmissão (MTC), ABS | 5 |
| 53 | Direcção assistida | 10 |
| 54 | Assistência ao estacionamento *, luzes de canto activas *. | 10 |
| 55 | Não em uso | – |
| 56 | Módulo de chave remota do Sistema de Navegação Volvo, módulo de comando da sirene de alarme | 10 |
| 57 | Tomada de diagnóstico embutida, interruptor de luz de travagem | 15 |
| 58 | Feixe alto direito, relé de luz auxiliar | 7,5 |
| 59 | Luz de condução à esquerda | 7,5 |
| 60 | Banco do condutor aquecido *. | 15 |
| 61 | Assento de passageiro aquecido *. | 15 |
| 62 | Não em uso | – |
| 63 | Pára-brisas eléctrico – lado traseiro do passageiro | 20 |
| 64 | SiriusXM? Rádio por satélite* | 5 |
| 65 | Sistema de som | 5 |
| 66 | Módulo de controlo do sistema de áudio (ICM), sistema de ar condicionado | 10 |
| 67 | Não em uso | – |
| 68 | Controlo de velocidade de cruzeiro | 5 |
| 69 | Sistema de ar condicionado, sensor de chuva *, botão BLIS *. | 5 |
| 70 | Não em uso | – |
| 71 | Não em uso | – |
| 72 | Não em uso | – |
| 73 | Iluminação dianteira | 5 |
| 74 | Relé de bomba de combustível | 15 |
| 75 | Não em uso | – |
| 76 | Não em uso | – |
| 77 | Tomada de 12 volts no Módulo de Controlo de Equipamento Acessório de Tronco (AEM) | 15 |
| 78 | Não em uso | – |
| 79 | Luzes de apoio | 5 |
| 80 | Não em uso | – |
| 81 | Janela eléctrica – janela traseira do lado do condutor | 20 |
| 82 | Janela eléctrica – porta lateral do passageiro | 25 |
| 83 | Janela e fechadura da porta accionadas electricamente – porta da frente do lado do condutor | 25 |
| 84 | Banco de passageiro eléctrico | 25 |
| 85 | Banco do condutor eléctrico | 25 |
| 86 | Relé para iluminação interior, iluminação de tronco, bancos eléctricos | 5 |
