Volvo V70 I (1998) – diagrama da caixa de fusíveis
Ano de fabrico: 1998.
Fusível de isqueiro (tomada de alimentação) em Volvo V70 (1998). é o fusível (?) na caixa de fusíveis
Relé / caixa de fusíveis principais
Estafetas
| Item | Descrição |
| 15 | Sistema de relé |
| 16 | Relé de bomba de ar |
| 17 | Arrancador |
| 18 | Ar condicionado |
Fusíveis no relé / caixa de fusíveis principal (fusíveis do sistema principal)
| Não. | Descrição | Amp [A] |
| 1 | Ventilador de arrefecimento eléctrico | 60 |
| 2 | Fusíveis na caixa auxiliar
caixa de fusíveis. |
50 |
| 3 | Arrancador, bomba de ar | 50 |
| 4 | ABS | 50 |
| 5 | Faróis | 50 |
| 6 | Fusíveis na caixa auxiliar
caixa de fusíveis |
60 |
| 7 | Fusíveis na caixa auxiliar
caixa de fusíveis. |
60 |
| 8 | Módulos de controlo – motor,
transmissão automática |
60 |
| 9 | – | – |
| 10 | Ignição,
Módulos de controlo – motor/automático de transmissão |
10 |
| 11 | Injectores de combustível | 10 |
| 12 | Bomba de combustível | 20 |
| 13 | Módulo de controlo –
transmissão automática |
10 |
| 14 | Relé de ar condicionado | 10 |
| Alguns dos dispositivos listados.
sistemas só podem estar disponíveis em alguns modelos. |
||

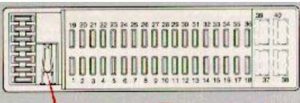

Fusíveis
| Não. | Descrição | Amp [A] |
| 1 | – | – |
| 2 | Fecho centralizado, interruptores de modo de condução
(Aut. Trans.) |
10 |
| 3 | ABS | 10 |
| 4 | Imobilizador
(apenas no Canadá) |
10 |
| 5 | Sistemas climáticos,
Diagnósticos OBDII a bordo |
15 |
| 6 | – | – |
| 7 | Sistema de som | 15 |
| 8 | Imobilizador (apenas no Canadá),
computador de bordo, interruptor de luz |
15 |
| 9 | Banco traseiro aquecido electricamente
(modelos seleccionados) |
20 |
| 10 | Interruptor de ignição | 15 |
| 11 | Stoplights | 10 |
| 12 | – | – |
| 13 | Luzes de emergência;
Faróis; Fecho central controlado à distância. |
15 |
| 14 | Janela traseira aquecida e espelhos retrovisores laterais | 30 |
| 15 | Luzes suplementares;
Luzes de aviso de porta aberta; Iluminação de arranque, compartimento de carga; Lembrete de cinto de segurança; Iluminação do porta-luvas. |
10 |
| 16 | Antena de alimentação;
Conector eléctrico para reboque; Acessórios. |
30 |
| 17 | Faróis de nevoeiro dianteiros | 20 |
| 18 | Lembrete chave | 10 |
| 19 | Semáforo à esquerda | 15 |
| 20 | Semáforo à direita;
Luz indicadora de feixe alto. |
15 |
| 21 | Feixe de imersão à esquerda | 15 |
| 22 | Feixe de imersão à direita | 15 |
| 23 | Luzes de estacionamento dianteiras e traseiras esquerdas;
Luz traseira esquerda; Luzes de matrícula. |
10 |
| 24 | Luzes de estacionamento à direita à frente, atrás;
Luz traseira direita |
10 |
| 25 | Luz de nevoeiro traseiro;
Luz de nevoeiro traseiro luz de nevoeiro. |
10 |
| 26 | Interruptor do farol | 15 |
| 27 | Luzes de inversão de marcha atrás;
Indicadores de direcção. |
15 |
| 28 | Bancos aquecidos – dianteiros, traseiros
(alguns modelos) |
25 |
| 29 | Janela traseira aquecida;
Bloqueio da mudança de velocidades; Lembrete de cinto de segurança; Controlo de velocidade de cruzeiro; Espelhos laterais aquecidos; Sensor para avisar da queima das lâmpadas. |
10 |
| 30 | – | – |
| 31 | Sistemas de ar condicionado com ventilador
no compartimento de passageiros. |
25 |
| 32 | Sistema de som | 10 |
| 33 | Limpador/lavador de porta traseira | 15 |
| 34 | Limpadores de pára-brisas, lavadores de pára-brisas;
Trompa. |
25 |
| 35 | Iluminação de instrumentos;
Acessórios; Telhado de rebaixamento eléctrico. |
10 |
| 36 | Tomada auxiliar traseira;
Telhado com abertura eléctrica. |
15 |
| 37 | Janelas operadas electricamente,
telhado electricamente rebaixável |
AUT/CB*** |
| 38 | – | – |
| 39 | Cadeira eléctrica
(lado do condutor) |
AUT/CB*** |
| 40 | Cadeira eléctrica
(lado do passageiro) |
AUT/CB*** |
| * Alguns dos dispositivos listados/
sistemas só podem estar disponíveis em certos modelos. ** Este é um disjuntor automático localizado na caixa de fusíveis e não requer normalmente substituição. |
||
