Volvo XC60 (2017-2018) – diagrama da caixa de fusíveis
Ano de produção: 2017, 2018.
Fusível de isqueiro (tomada eléctrica) no Volvo XC60 (2017-2018). é o rastilho 22 no porta-fusíveis no porta-luvas.
Fusíveis – compartimento do motor
A – Compartimento superior do motor
B – Compartimento do motor dianteiro
C – Compartimento inferior do motor
| Posição | Descrição | Amps [A] |
| 1 | Interruptor automático: módulo eléctrico central debaixo do porta-luvas A | 50 |
| 2 | Interruptor automático: módulo eléctrico central debaixo do porta-luvas | 50 |
| 3 | Interruptor automático: módulo eléctrico central no tronco A | 60 |
| 4 | Interruptor automático: módulo eléctrico central debaixo do porta-luvas A | 60 |
| 5 | Disjuntor automático: módulo eléctrico central debaixo do porta-luvas A | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Pára-brisas dianteiro *, do lado do condutor | 40 |
| 9 | Limpadores | 30 |
| 10 | – | – |
| 11 | Ventilador do sistema de ar condicionado A | 40 |
| 12 | Pára-brisas dianteiro *, lado do passageiro | 40 |
| 13 | Bomba de ABS | 40 |
| 14 | Válvulas de ABS | 20 |
| 15 | Lavadores de faróis | 20 |
| 16 | Nivelamento activo de luzes de canto *. | 10 |
| 17 | Módulo eléctrico central (debaixo do porta-luvas) | 20 |
| 18 | ABS | 5 |
| 19 | Força de direcção ajustável * | 5 |
| 20 | Módulo de controlo do motor (ECM), transmissão, SRS | 10 |
| 21 | Bicos de lavagem aquecidos *. | 10 |
| 22 | – | – |
| 23 | Painel de iluminação | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Bobinas de retransmissão | 5 |
| 28 | Luzes adicionais *. | 20 |
| 29 | Trompa | 15 |
| 30 | Bobinas de relés, módulo de controlo do motor (ECM) | 10 |
| 31 | Módulo de controlo – transmissão automática | 15 |
| 32 | Compressor A/C (não aplicável a motores de 4 cilindros) | 15 |
| 33 | Bobinas de relé A / C, bobinas de relé na zona fria do compartimento do motor para Arranque / Paragem | 5 |
| 34 | Relé de arranque A | 30 |
| 35 | Módulo de controlo do motor (motores de 4 cilindros), bobinas de ignição (motores de 5 cilindros) | 20 |
| 36 | Módulo de controlo do motor (motores de 4 cilindros) | 20 |
| Módulo de controlo do motor (motores de 5 cilindros) | 10 | |
| 37 | Motores de 4 cilindros: medidor de massa de ar, termóstato, válvula EVAP | 10 |
| Motores de 5 cilindros: sistema de injecção, módulo de controlo do motor | 15 | |
| 38 | Compressor A/C (motores de 5 cilindros), válvulas do motor, sensor de nível de óleo (apenas 5 cilindros). | 10 |
| Válvulas de motor / bomba de óleo / sonda lambda aquecida centralmente (motores de 4 cilindros). | 15 | |
| 39 | Sensores de oxigénio aquecidos frente/traseira (motores de 4 cilindros), válvula EVAP (motores de 5 cilindros), sensores de oxigénio aquecidos (motores de 5 cilindros) | 15 |
| 40 | Bomba de óleo / aquecedor de cárter / bomba de líquido de refrigeração (motores de 5 cilindros) | 10 |
| Bobinas de ignição (motores de 4 cilindros) | 15 | |
| 41 | Detecção de fugas de combustível (motores de 5 cilindros), módulo de controlo do obturador do radiador (motores de 5 cilindros) | 5 |
| Detecção de fugas de combustível, solenóide de ar condicionado (motores de 4 cilindros) | 7,5 | |
| 42 | Bomba de líquido de refrigeração (motores de 4 cilindros) | 50 |
| 43 | Ventilador de arrefecimento | 60 ou 80 (motores de 4 cilindros) |
| 60 (motores de 5 cilindros) | ||
| 44 | Direcção assistida | 100 |
| * – Opção / acessório, para mais informações, ver Introdução. | ||
| A – Este item não é utilizado em veículos com a função opcional Iniciar / Parar | ||
Rastilhos – porta-luvas
Caixa rastilhos A Fusíveis gerais
Caixa de fusíveis B : Fusíveis módulo de controlo
Artigos: caixa de fusíveis A
| Posição | Descrição | Amps [A] |
| 1 | Interruptor de informação e disjuntor do sistema de fusíveis 16-20 | 40 |
| 2 | Anilhas de pára-brisas | 25 |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Tomada de 12 V (compartimento de bagagem) | 15 |
| 8 | Controlo da porta do condutor | 20 |
| 9 | Controlos das portas dos passageiros | 20 |
| 10 | Controlos na porta traseira direita do passageiro | 20 |
| 11 | Controlos na porta traseira esquerda do passageiro | 20 |
| 12 | Condução sem chave *. | 20 |
| 13 | Assento do condutor com unidade *. | 20 |
| 14 | Banco de passageiro da frente operado electricamente *. | 20 |
| 15 | – | – |
| 16 | Visualização do sistema de informação e entretenimento | 5 |
| 17 | Sistema de áudio-navegação: amplificador, SiriusXM ™ rádio por satélite *. | 10 |
| 18 | Módulo de controlo do recenseamento | 15 |
| 19 | Kit mãos-livres Bluetooth | 5 |
| 20 | – | – |
| 21 | Telhado panorâmico laminado * Iluminação adicional, sensor do sistema de ar condicionado. | 5 |
| 22 | Tomadas de 12V na consola entre os bancos | 15 |
| 23 | Banco traseiro aquecido * (lado do passageiro) | 15 |
| 24 | Banco traseiro aquecido * (lado do condutor). | 15 |
| 25 | – | – |
| 26 | Banco de passageiro da frente aquecido *. | 15 |
| 27 | Banco do condutor aquecido *. | 15 |
| 28 | Assistente de Estacionamento *.
Sistema de informação de pontos cegos (BLIS) *, câmara de estacionamento *. |
5 |
| 29 | Módulo de controlo de tracção às quatro rodas *. | 15 |
| 30 | Sistema de chassis activo *. | 10 |
Artigos: caixa de fusíveis B
| Item | Descrição | Amps [A] |
| 1 | Limpador de pára-brisas de porta traseira | 15 |
| 2 | – | – |
| 3 | Iluminação dianteira adicional, controlo da janela da porta do condutor, bancos reguláveis electricamente *. | 7,5 |
| 4 | Painel de instrumentos | 5 |
| 5 | Controlo de cruzeiro adaptativo/aviso de colisão *. | 10 |
| 6 | Iluminação auxiliar, sensor de chuva *, sistema de controlo sem fios HomeLink® *. | 7,5 |
| 7 | Módulo de volante | 7,5 |
| 8 | Fecho centralizado: porta de abastecimento de combustível | 10 |
| 9 | Volante de direcção aquecido electricamente *. | 15 |
| 10 | Pára-brisas aquecido electricamente *. | 15 |
| 11 | Desbloquear a porta traseira | 10 |
| 12 | Apoios de cabeça dos bancos traseiros dobráveis electricamente *. | 10 |
| 13 | Bomba de combustível | 20 |
| 14 | Painel de controlo do sistema de ar condicionado | 5 |
| 15 | – | – |
| 16 | Alarme, sistema de diagnóstico a bordo | 5 |
| 17 | Rádio por satélite *, amplificador de sistema áudio | 10 |
| 18 | Sistema de airbag, sensor de peso do passageiro | 10 |
| 19 | Sistema de aviso de colisão *. | 5 |
| 20 | Sensor de pedal acelerador, função de espelhos retrovisores com auto-imagem, bancos traseiros aquecidos *. | 7,5 |
| 21 | – | – |
| 22 | Stoplights | 5 |
| 23 | Actuador de tecto de abrir *. | 20 |
| 24 | Imobilizador | 5 |
Fusíveis – área de carga / tronco
| Item | Descrição | Amps [A] |
| 1 | Travão de estacionamento eléctrico (lado esquerdo) | 30 |
| 2 | Travão de estacionamento eléctrico (lado direito) | 30 |
| 3 | Janela traseira aquecida | 30 |
| 4 | Tomada de reboque 2 * | 15 |
| 5 | Porta traseira operada electricamente *. | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Tomada de reboque 1 * | 40 |
| 12 | – | – |

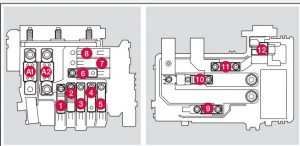

Fusíveis – zona fria do compartimento do motor (Arranque / Paragem apenas) – Opção em motores de versão de 4 cilindros
| Item | Descrição | Amps [A] |
| A1 | Disjuntor automático: módulo eléctrico central no compartimento do motor | 175 |
| A2 | Disjuntor automático: caixa de fusíveis sob o porta-luvas, módulo eléctrico central no porta-bagagens | 175 |
| 1 | – | – |
| 2 | Disjuntor: caixa de fusíveis B sob o porta-luvas | 50 |
| 3 | Disjuntor: caixa de fusíveis A debaixo do porta-luvas | 60 |
| 4 | Disjuntor: caixa de fusíveis A debaixo do porta-luvas | 60 |
| 5 | Interruptor automático: módulo eléctrico central no tronco | 60 |
| 6 | Ventilador do sistema de ar condicionado | 40 |
| 7 | – | – |
| 8 | – | – |
| 9 | Estafeta de arranque | 30 |
| 10 | Díodo interno | 50 |
| 11 | Bateria auxiliar | 70 |
| 12 | Módulo eléctrico central: tensão de referência da bateria auxiliar, ponto de carga da bateria auxiliar | 15 |
