Diagramas de fusíveis e caixas de relé – Assento Tarraco
Aplica-se a veículos fabricados ao longo dos anos:
2018.
O isqueiro do Assento Tarraco é um número de fusível 40 na caixa de fusíveis do painel de instrumentos.
| Cor | Amps [A] |
|---|---|
| preto | 1 |
| púrpura | 3 |
| castanho claro | 5 |
| castanho | 7.5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco ou transparente | 25 |
| verde | 30 |
| laranja | 40 |

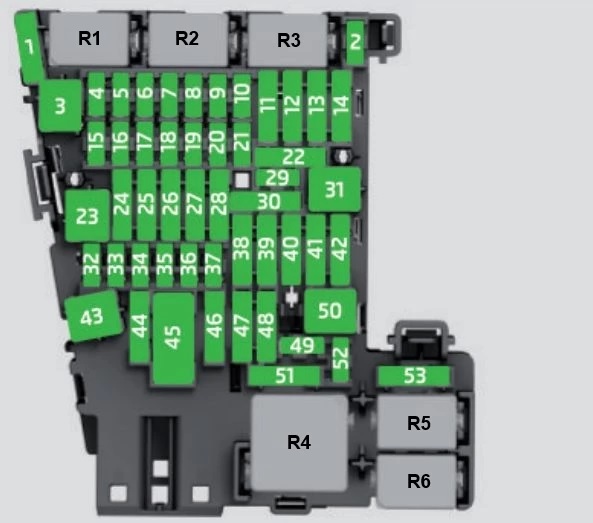

Caixa de fusíveis do compartimento dos passageiros
Veículos com volante no lado esquerdo:
O porta-fusíveis está localizado atrás do porta-luvas.
Veículos com o volante do lado direito: Localizado atrás do porta-luvas.
| Número | Descrição e Amps | |
|---|---|---|
| 1 | Adblue (SCR) | 30 |
| 4 | D W Um sinal sonoro;
Computador de bordo. |
7,5 |
| 5 | Porta de entrada | 7,5 |
| 6 | Alavanca de mudanças automáticas de transmissão | 7,5 |
| 7 | Painel de controlo de ar condicionado e aquecimento;
Aquecimento da janela traseira; Aquecedor auxiliar; Aquecimento traseiro. |
10 |
| 8 | Diagnósticos;
Interruptor electrónico do travão de estacionamento; Interruptor de luz; Inverter a luz; Iluminação interior; Modo de condução; Iluminação do limiar; Sensor de luz/umidade/de fluxo; Módulo de controlo de luz em curva. |
7,5 |
| 9 | Módulo de controlo da coluna de direcção | 7,5 |
| 10 | Ecrã de rádio | 7,5 |
| 11 | Módulo de controlo informático a bordo | 40 |
| 12 | Rádio de informação e entretenimento | 20 |
| 13 | Pré-tensionador do cinto de segurança do condutor | 25 |
| 14 | Ventilação do ar condicionado | 40 |
| 15 | Libertação da trava da coluna de direcção | 10 |
| 16 | Recepção e estabilização do sinal GPS;
Interface para telemóveis; Módulo de controlo do conector USB. |
7,5 |
| 17 | Painel de instrumentos;
Interface de navegação OCU. |
7,5 |
| 18 | Módulo de controlo de câmara surround e de inversão | 7,5 |
| 19 | Kessy | 7,5 |
| 20 | Bomba de vácuo de motor SCT 1,5 l | 7,5/15 |
| 21 | Unidade de controlo de embraiagem 4×4 Haldex | 15 |
| 22 | Atrelado | 15 |
| 23 | Telhado operado electricamente | 20 |
| 24 | Computador de bordo | 40 |
| 25 | Porta à esquerda | 30 |
| 26 | Assentos aquecidos | 30 |
| 27 | Iluminação interior | 30 |
| 28 | Atrelado | 25 |
| 31 | Módulo de controlo de telhado eléctrico | 30 |
| 32 | Unidade de controlo para assistência ao estacionamento, câmara frontal e radar | 10 |
| 33 | Airbag | 7,5 |
| 34 | Interruptor de luz de inversão;
Sensor de ar condicionado; Espelho electrocromático; Travão electromecânico. |
7,5 |
| 35 | Conector de diagnóstico | 7,5 |
| 38 | Atrelado | 25 |
| 39 | Porta à direita | 30 |
| 40/1 | Tomada de alimentação de 12 V | 20 |
| 41 | Pré-tensor do cinto de segurança do passageiro | 25 |
| 42 | Sistema de fecho central | 40 |
| 43 | Módulo de controlo de áudio digital | 30 |
| 44 | Atrelado | 15 |
| 45 | Banco do condutor regulável electricamente | 15 |
| 47 | Limpa-vidros traseiro | 15 |
| 49 | Arrancador | 7,5 |
| 51 | Ar condicionado traseiro | 25 |
| 52 | Modo de condução. | 15 |
| 53 | Aquecedor de janela traseira | 30 |
Caixa de fusíveis no compartimento do motor
| Número | Descrição e Amps | |
|---|---|---|
| 1 | Módulo de controlo ABS/ESP | 25 |
| 2 | Módulo de controlo ABS/ESP | 40 |
| 3 | Módulo de controlo do motor (gasolina/diesel) | 15/30 |
| 4 | Sensores de motor;
Ventiladores eléctricos; Regulador de pressão; Medidor de fluxo; Vela de incandescência (diesel); PTC relés. |
7,5/10 |
| 5 | Sensores de motor | 10 |
| 6 | Sensor de luz de paragem | 7,5 |
| 7 | Fornecimento de motores | 7,5/10 |
| 8 | Sensor Lambda | 10/15 |
| 9 | Motor | 10/20 |
| 10 | Módulo de controlo da bomba de combustível | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Bomba de arrefecimento de óleo de transmissão automática | 30 |
| 15 | Sinal sonoro | 15 |
| 16 | Relé de bobina de ignição (motor a gasolina 2.0) | 20 |
| 17 | Módulo de controlo do motor;
Módulo de controlo ABS/ESP; Estafeta principal. |
7,5 |
| 18 | Terminal 30 (positivo) | 7,5 |
| 19 | Lavador de pára-brisas | 30 |
| 21 | Módulo de controlo de transmissão automática | 15 |
| 22 | Módulo de controlo do motor | 7,5 |
| 23 | Arrancador | 30 |
| 24 | PTC | 40 |
| 36 | Farol esquerdo | 15 |
| 37 | Aquecedor de estacionamentos | 20 |
| 38 | Farol direito | 15 |
