BMW X6 E71 (2009-2014) – caixa de fusíveis

BMW X6 E71 (2009-2014) – diagrama da caixa de fusíveis

Ano de produção: 2009, 2010, 2011, 2012, 2013, 2014.

Fusível de isqueiro (tomada eléctrica) no BMW X6 E71 (2009-2014). é fusíveis 111, 113, 115, 118 na caixa de fusíveis

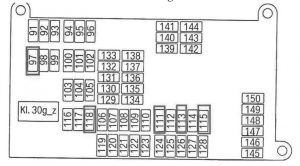

Diagrama da caixa de fusíveis do painel de instrumentos

Encontra-se debaixo do porta-luvas.

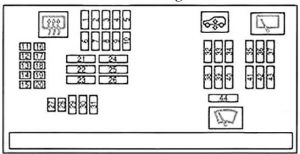

Diagrama da caixa de fusíveis da bagageira

Encontra-se do lado direito, atrás da tampa.

Finalidade dos fusíveis

Símbolo	Número
(ABS)	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
(fechaduras de portas)	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
(Trompa)	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129
	1, 17, 18, 41, 98, 126
	4
(Limpa-brisas)	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
(Candeeiros de iluminação interior)	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
(Sistema de controlo do motor)	4, 7, 35, 36, 38, 42, 43
	137, 142
(Sistema Start/Stop	10, 39
(Porta-bagagens)	99, 121
(Rádio)	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
(Mais leve)	111, 113, 115, 118
