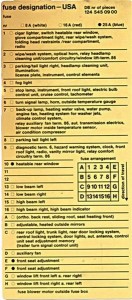

Mercedes-Benz Classe E w124 (E300 Turbodiesel) – diagrama da caixa de fusíveis (124545 09 00)
Fusível de isqueiro (tomada de corrente) em Mercedes Classe C w202 motor C280 (1999). é o fusível 1 (vermelho) na caixa de fusíveis.
versão americana – w124.193
Aplicação da tabela de fusíveis: w124_026, w124_030, w124_090, w124_133, w124_193
| Fusível | Amps [A] | Cor | Descrição |
| 1 | 16 | vermelho | Acendedor de cigarros, interruptor de aquecimento da janela traseira, luz do porta-luvas, limpa pára-brisas/lava-luvas traseiro, encostos de cabeça/ compartimento traseiro rebatíveis, rádio |
| 2 | 16 | vermelho | Sistema limpador / lavador, buzina óptica, relé de faróis, unidade de limpeza / circuito de conforto do elevador do pára-brisas. 86 |
| 3 | 8 | branco | Estacionamento / luz traseira direita, dispositivo de limpeza dos faróis, iluminação: matrícula, instrumento, comandos |
| 4 | 8 | branco | Luzes de nevoeiro |
| 5 | 8 | branco | Luz de stop, instrumento, luz frontal do telhado, controlador de lâmpadas, controlo de cruzeiro, conta-rotações |
| 6 | 8 | branco | Pestanejar de direcção, buzina (piscadela de temperatura exterior) |
| 7 | 16 | vermelho | Lâmpada de reserva, válvulas de água de aquecimento, bomba de água, ventilador do motor, sistema de aquecimento de bocal de lavagem, sistema de ar condicionado, relé auxiliar do ventilador. 86, transmissão automática eléctrica, sensor de temperatura interna do motor do ventilador, compressor de ar condicionado |
| 8 | 8 | branco | Luz de estacionamento traseira esquerda |
| 9 | 8 | branco | Termo de diagnóstico. 6, sistema de aviso de perigo, relógio, luz do telhado frontal (rádio electrónico, luz de espelho cosmética, circuito de relé de conforto 86 |
| 10 | 25 | azul | Janela traseira aquecida |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | 8 | branco | Faróis de faróis baixos à esquerda |
| 14 | 8 | branco | Faróis mergulhados à direita |
| 15 | 8 | branco | Semáforos à esquerda |
| 16 | 8 | branco | Feixe alto direito, indicador de feixe alto |
| A | 16 | vermelho | Ortho. encosto, tejadilho deslizante, aquecimento dos bancos da frente |
| B | 8 | branco | Espelhos exteriores ajustáveis e aquecidos |
| C | 16 | vermelho | Luz de tejadilho traseira, luz de tronco, sistema de fecho da porta traseira, fecho central, luzes da porta, antena automática, memória de ajuste do banco do condutor (controlador do sinal de mudança de direcção do reboque) |
| D | 16 | vermelho | Ventilador auxiliar |
| E | 25 | azul | Ajuste do banco dianteiro |
| F | 25 | azul | Ajuste do banco dianteiro |
| G | 16 | vermelho | Elevador do pára-brisas esquerdo a. Elevador do pára-brisas direito traseiro |
| H | 16 | vermelho | Elevador de pára-brisas direito a. Elevador de pára-brisas traseiro esquerdo |
| Fusível do ventilador de motor fora da caixa de fusíveis | |||
