Diagramas de fusíveis e caixas de relé – Chevrolet Equinox
Aplica-se a veículos fabricados ao longo dos anos:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
| Número | Descrição |
| k1 | indicador de travão/motorreboque à direita |
| k2 | indicador de reboque esquerdo |
| k3 | luzes de marcha-atrás de reboque |
| k4 | luzes de estacionamento |
| k5 | Módulo aquecedor de combustível diesel (apenas diesel). |
| f1 | Módulo pré-aquecedor de combustível diesel (apenas diesel) |
| f2 | porta traseira |
| f3 | fonte de alimentação adicional do reboque |
| f4 | Ajuste do banco eléctrico do passageiro, |
| f5 | módulo de memória do assento |
| f6 | tejadilho |
| f7 | sistema de aviso de ângulo morto |
| f8 | luzes de marcha-atrás de reboque |
| f9 | banco traseiro aquecido 1 |
| f10 | luzes de estacionamento |
| f11 | banco traseiro aquecido 2 |
| f12 | em branco |
| f13 | luz de estacionamento de reboques |
| f14 | indicador de travão/motorreboque à direita |
| f15 | luz de estacionamento à esquerda |
| F 16 | luz de estacionamento à direita |
| f17 | módulo de processamento de vídeo |
| f18 | indicador de reboque esquerdo |
| f19 | sistema AWD fixo |
| f20 | apoio lombar |
| f21 | tomada de alimentação auxiliar traseira |
| f22 | módulo de tracção traseira |

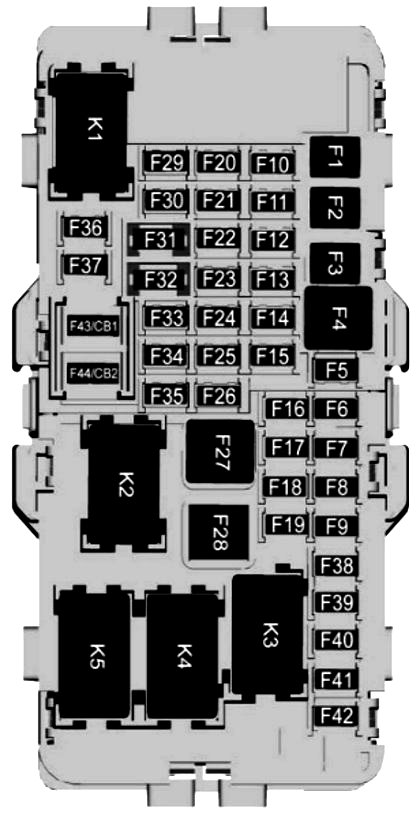

Na cabina
Localizado na parte inferior do tablier do lado esquerdo. Perto da pega de libertação do capuz.
| Número | Descrição |
| f1 | inversor |
| f2 | pára-brisas |
| f3 | travão de reboque |
| f4 f33 |
ventilador de aquecimento, ventilação e ar condicionado |
| f22 | unidade de controlo do corpo |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | amplificador |
| f14 | mudança electrónica de velocidades |
| f15 | unidade de controlo da caixa de velocidades |
| F 16 | assentos dianteiros aquecidos |
| f17 | conector de ligação de dados à esquerda |
| f19 | espelho exterior |
| f23 | bloqueio electromecânico da coluna de direcção |
| f24 | módulo de sensor e diagnóstico |
| f25 | sensor de ocupação de assento |
| f27 | ajuste de assento eléctrico |
| f28 | vidros traseiros |
| f30 | interruptor do aquecedor do banco dianteiro |
| f31 | comandos do volante |
| f34 | Entrada passiva/sistema de partida passiva |
| f35 | trinco da tampa do porta-bagagens |
| f36 | módulo de carregamento sem fios, acessório USB |
| f37 | isqueiro |
| f38 | Sistema On Star |
| f39 | Porta USB no tablier |
| f40 | módulo de câmara da porta traseira |
| f41 | sistema de assistência ao estacionamento |
| f42 | rádio |
| k1 | Válvula deslizante |
| k2 | atraso de desligamento para equipamento auxiliar |
| k3 | porta traseira |
| k5 | Logística |
| cb2 | tomada eléctrica adicional na consola |

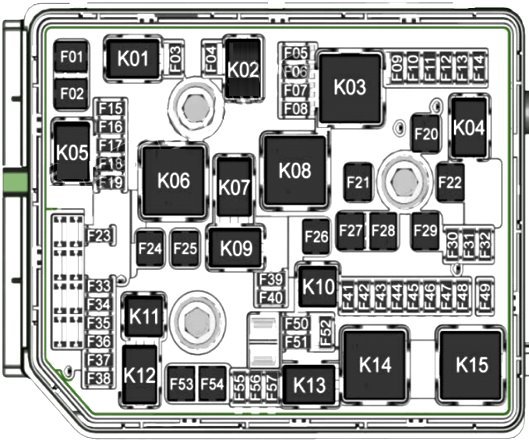

No compartimento do motor
Encontra-se do lado esquerdo atrás da tampa protectora.
| Número | Descrição |
| f1 | entrada 1 |
| f2 | entrada 2 |
| f3 | sonda lambda 1 |
| f15 | sonda lambda 2 |
| f4 f8 f14 |
unidade de controlo do motor; |
| f5 | Sensor de sistema de combustível flexível |
| f6 | unidade de controlo da caixa de velocidades |
| f9 | Embraiagem do compressor A/C |
| f11 | válvula solenóide de ventilação da lata |
| f11 | sistema de combustível |
| f12 | assentos dianteiros aquecidos |
| f13 | bomba de circulação de fluidos quando o motor de combustão é desligado |
| F 16 | bobina de ignição |
| f18 | módulo de redução catalítica selectiva (para diesel) |
| f19 | NOx e sensor de fuligem (para diesel) |
| f20 | Conversor CC 2 |
| f21 | alavanca de mudanças de velocidades |
| f22 | Bomba de ABS |
| f23 | bomba de lavagem de pára-brisas dianteira/traseira |
| f25 | Aquecedor de combustível (para gasóleo) |
| f27 | Válvulas de ABS |
| f28 | Reboque LD |
| f29 | aquecedor do vidro traseiro |
| f30 | espelhos aquecidos |
| f32 | várias funções |
| f34 | sinal acústico (buzina) |
| f36 | farol de feixe alto direito |
| f37 | farol de feixe alto esquerdo |
| f38 | ajuste automático dos faróis |
| f39 | luzes de nevoeiro |
| f41 | unidade de controlo do alcance da transmissão |
| f42 | farol eléctrico |
| f44 | espelho retrovisor interior |
| f45 | ventilação dos bancos dos passageiros |
| f46 | ventilação do banco do condutor |
| f47 | conjunto de bloqueio do volante |
| f48 | Limpador e lavador de vidros traseiro |
| f50 | aquecedor do volante |
| f51 | luzes diurnas de corrida à direita |
| f57 | luz diurna contínua esquerda |
| f52 | módulo de controlo motor/transmissão |
| f55 | controlo do limpa pára-brisas frontal |
| k1 | válvula solenóide de arranque |
| k2 | controlo do ar condicionado |
| k3 | unidade de controlo do motor |
| k4 | controlo do limpa pára-brisas frontal |
| k5 | entrada |
| k6 | aquecedor de combustível (para gasóleo) |
| k9 | velocidade do limpador de pára-brisas frontal |
| k12 | semáforos |
| k13 | faróis / luzes diurnas permanentes |
| k14 | ignição ligada, arranque |
| k15 | aquecedor do vidro traseiro |
| k16* | bip |
| k17* | sistema de redução catalítica selectiva |
| k18* | luzes de nevoeiro |
| k19* | bomba de refrigeração |
| k21* | bomba de arruela traseira |
| k22* | bomba do lavador de pára-brisas frontal |
| k23* | controlo do limpa pára-brisas traseiro |
| * – módulos de relé sem manutenção | |
