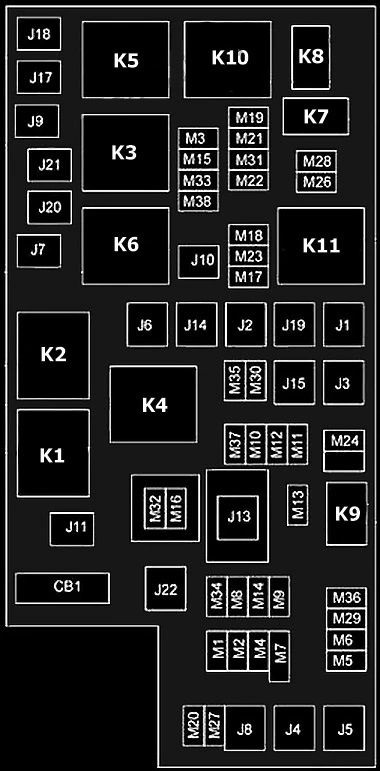

Módulo totalmente integrado alimentação eléctrica (TIPM) está localizado no compartimento do motor, perto da bateria.
| Recesso | Rastilho de cartucho | Mini – fusível | Descrição |
|---|---|---|---|
| J1 | 40 A verde | – | Assento eléctrico rebatível |
| J2 | 30 Amp Pink | – | Módulo traseiro da porta traseira |
| J3 | 30 Amp Pink | Módulo da porta traseira (nó da porta traseira) | |
| J4 | 25 Amp Natural | – | Nó da porta do condutor |
| J5 | 25 Amp Natural | – | Nó da porta do passageiro |
| J6 | 40 A verde | Sistema de controlo da bomba/estabilidade de travagem anti-bloqueio | |
| J7 | 30 Amp Pink | – | Válvula anti-bloqueio do travão/sistema de controlo de estabilidade |
| J8 | 40 A verde | – | Assento com memória de energia – se equipado |
| J9 | 40 A verde | Emissões parcialmente zero do motor do veículo/combustível flexível | |
| J10 | 30 Amp Pink | Válvula de afinação do relé/colector do lava faróis | |
| J11 | 30 Amp Pink | Módulo de alimentação da porta deslizante / fonte de alimentação para relé de bloqueio do módulo anti-roubo | |
| J13 | 60 A amarelo | Entrada após desligar a ignição (IOD) – Principal | |
| J14 | 40 A verde | – | Vidro traseiro defogger |
| J15 | 30 Amp Pink | – | Ventilador traseiro |
| J17 | 40 A verde | – | Solenóide de arranque |
| J18 | 20 A azul | Módulo de controlo Powertrain, Gama de transmissão | |
| J19 | 60 A amarelo | – | Ventilador do radiador |
| J20 | 30 Amp Pink | – | Limpa pára-brisas frontal |
| J21 | 20 A azul | – | Arruela dianteira/traseira |
| J22 | 25 Amp Natural | – | Módulo de tejadilho |
| M1 | – | 15 A azul | Interruptor da luz de travagem central traseira/interruptor de travagem |
| M2 | – | – | – |
| M3 | – | 20 Um amarelo | Rastilho de reserva |
| M4 | – | 10 A vermelho | Reboque de reboque |
| M5 | – | 25 Amp Natural | Inversor |
| M6 | – | 20 Um amarelo | Tomada de alimentação 1 (ACC), sensor de chuva |
| M7 | – | 20 Um amarelo | Tomada eléctrica 2 (BATT/ACC SELECT) |
| M8 | – | 20 Um amarelo | Assento da frente aquecido – se equipado |
| M9 | 20 Um amarelo | Banco traseiro aquecido – se equipado | |
| M10 | 15 A azul | Ignição desligada – sistema de vídeo, rádio por satélite, DVD, módulo mãos-livres, abridor universal de portas de garagem, luz de vaidade, módulo de vídeo streaming | |
| M11 | – | 10 A vermelho | Consumo após ignição desligada – sistema de controlo climático |
| M12 | – | 30 A verde | Amplificador (AMP)/Radio |
| M13 | 20 Um amarelo | Consumo após ignição desligada – painel de instrumentos, sirene, módulo de relógio, interruptor de controlo multifunções/ITM | |
| M14 | – | 20 Um amarelo | Rastilho de reserva |
| M15 | 20 Um amarelo | Espelho retrovisor, painel de instrumentos, interruptor multifunções, monitor de pressão dos pneus, módulo de vela de incandescência – apenas exportação diesel, AssyShifter (efeito Hall), redução do ruído acústico | |
| M16 | 10 A vermelho | Módulo de airbag/módulo de classificação de passageiros | |
| M17 | 15 A azul | Luz traseira esquerda / placa de matrícula / luz de estacionamento, luz de condução | |
| M18 | 15 A azul | Lâmpada de cauda direita/pós/corrente | |
| M19 | 25 Amp Natural | Desligamento automático n.º 1 e n.º 2 | |
| M20 | 15 A azul | Iluminação interior do painel de instrumentos, montagem do interruptor, módulo da coluna de direcção, roda do interruptor | |
| M21 | – | 20 Um amarelo | Desligamento automático #3 |
| M22 | – | 10 A vermelho | Buzina direita (alta/baixa) |
| M23 | – | 10 A vermelho | Buzina esquerda (alta/baixa) |
| M24 | – | 25 Amp Natural | Limpador de pára-brisas traseiro |
| M25 | 20 Um amarelo | Bomba de combustível, bomba de elevação a diesel – apenas exportação | |
| M26 | – | 10 A vermelho | Interruptor de espelhamento, interruptor da janela do condutor |
| M27 | 10 A vermelho | Interruptor de ignição, módulo de controlo sem fios, módulo de acesso sem chave, bloqueio da coluna de direcção | |
| M28 | 10 A vermelho | Módulo de controlo do trem de força, fonte de alimentação da caixa de velocidades, módulo de controlo da caixa de velocidades | |
| M29 | – | 10 A vermelho | Módulo de classificação de passageiros |
| M30 | 15 A azul | Módulo do limpador de pára-brisas traseiro, espelho dobrável eléctrico, cabo de diagnóstico J1962 | |
| M31 | – | 20 Um amarelo | Lâmpadas de substituição |
| M32 | – | 10 A vermelho | Módulo de airbag, TT EUROPE |
| M33 | 10 A vermelho | Módulo de controlo do Powertrain, módulo de controlo da caixa de velocidades | |
| M34 | 10 A vermelho | Assistência de estacionamento, módulo do sistema de ar condicionado, lavador de faróis, bússola, sensor de infravermelhos, câmara de visão traseira, porta da lâmpada FT Drv/pass, lanterna, AHLM, relé de aquecimento da cabina Diesel, ventoinha de rádio Diesel | |
| M35 | – | 10 A vermelho | Espelhos aquecidos |
| M36 | – | 20 Um amarelo | Tomada de alimentação 3 |
| M37 | 10 A vermelho | Sistema de travagem antibloqueio, sistema de controlo de estabilidade, interruptor da luz de paragem, controlo da bomba de combustível Rly Hi Control | |
| M38 | 25 Amp Natural | Motores de bloqueio/desbloqueio de portas, motores de bloqueio/desbloqueio de portas elevatórias |
