Diagrama de fusíveis e caixa de relé – Chrysler Voyager
Aplica-se a veículos novos em anos:
2013, 2014, 2015.

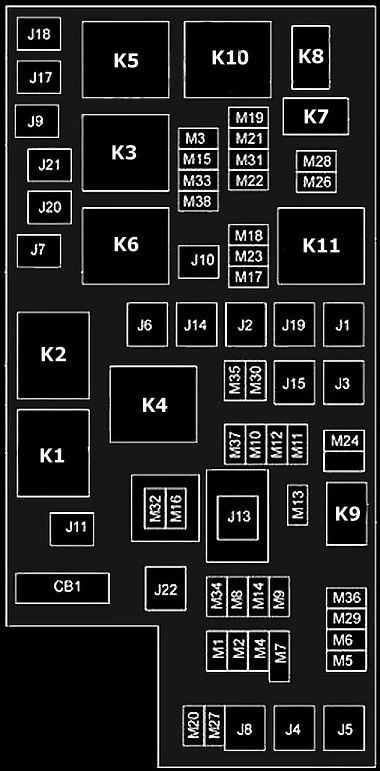

Módulo totalmente integrado alimentação eléctrica (TIPM) está localizado no compartimento do motor, perto da bateria.
| Recesso | Rastilho de cartucho | Mini – fusível | Descrição | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J1 | 40 A verde | – | Assento eléctrico rebatível | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Pink | – | Módulo traseiro da porta traseira | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | 30 Amp Pink | – | Módulo da porta traseira | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Natural | – | Nó da porta do condutor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Natural | – | Nó da porta do passageiro | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A verde | – | Sistema de controlo da bomba/estabilidade de travagem anti-bloqueio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Pink | – | Válvula anti-bloqueio do travão/sistema de controlo de estabilidade | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | 40 A verde | – | Assento com memória de energia – se equipado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A verde | Motor de veículo com emissões parciais zero – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Pink | Válvula de lavagem de faróis/regulador de colector – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Pink | Módulo de porta deslizante/ módulo anti-roubo – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J12 | 30 Amp Pink | Ventilador traseiro HVAC, motor do ventilador do radiador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A amarelo | – | Admissão após desligar o interruptor de ignição (IOD) – principal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A verde | – | Vidro traseiro defogger | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 40 A verde | – | Ventilador frontal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A verde | – | Solenóide de arranque | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A azul | – | Módulo de controlo Powertrain, Gama de transmissão | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A amarelo | – | Ventilador do radiador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Pink | – | Limpa pára-brisas frontal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A azul | – | Arruela dianteira/traseira | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | 25 Amp Natural | – | Módulo de tejadilho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | – | 15 A azul | Interruptor da luz de travagem central traseira/interruptor de travagem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | – | 20 Um amarelo | Faróis de nevoeiro dianteiros | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | – | 20 Um amarelo | Bloqueio do eixo dianteiro/traseiro, motor da bomba de vácuo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | – | 10 A vermelho | Reboque de reboque | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | – | 25 Amp Natural | Inversor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | – | 20 Um amarelo | Tomada de alimentação 1 (ACC), sensor de chuva, isqueiro (painel de instrumentos ou com consola traseira) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 Um amarelo | Tomada eléctrica #2 (BATT/ACC SELECT) – Assento central ou com consola traseira | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | – | 20 Um amarelo | Assento da frente aquecido – se equipado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M9 | – | 20 Um amarelo | Banco traseiro aquecido – se equipado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 15 A azul | Ignição desligada – sistema de vídeo, rádio por satélite, DVD, módulo mãos-livres, abridor universal de portas de garagem, luz de camioneta, módulo de vídeo streaming – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | – | 10 A vermelho | Sistema de controlo climático | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | – | 30 A verde | Amplificador/Radio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | – | 20 Um amarelo | Conjunto de instrumentos, sirene, módulo do relógio, interruptor de controlo multifunções – dependendo do equipamento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | – | 20 Um amarelo | Rebocar um reboque – se equipado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 Um amarelo | Espelho retrovisor, painel de instrumentos, interruptor de controlo multifunções, monitor de pressão de pneus, módulo de vela de incandescência – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | – | 10 A vermelho | Módulo de airbag/módulo de classificação de passageiros | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | – | 15 A azul | Luz traseira esquerda/luz de matrícula/luz de estacionamento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | – | 15 A azul | Cauda direita/estacionamento/luz de condução | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | – | 25 Amp Natural | Sistema de acionamento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | – | 15 A azul | Iluminação interior do painel de instrumentos, montagem do interruptor, módulo da coluna de direcção, roda do interruptor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | – | 20 Um amarelo | Sistema de acionamento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | – | 10 A vermelho | Trompa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | – | 10 A vermelho | Trompa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | – | 25 Amp Natural | Limpador de pára-brisas traseiro | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | – | 20 Um amarelo | Bomba de combustível, bomba de elevação a diesel – se equipada | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | – | 10 A vermelho | Interruptor de espelhamento, interruptor da janela do condutor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | – | 10 A vermelho | Unidade de controlo sem fios, módulo de acesso sem chave | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | – | 10 A vermelho | Powertrain, módulo de controlo de caixa de velocidades | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | – | 10 A vermelho | Módulo de classificação de passageiros | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | – | 15 A azul | Módulo do limpador de pára-brisas traseiro, espelho eléctrico dobrável | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | – | 20 Um amarelo | Lâmpadas de substituição | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | – | 10 A vermelho | Módulo de airbag, THATCHUM – se equipado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | – | 10 A vermelho | Sistema de acionamento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A vermelho | Assistência de estacionamento, módulo de controlo do ar condicionado, lavador de faróis, bússola, câmara traseira, candeeiros de porta, lanterna, relé de aquecimento da cabina Diesel, ventilador de rádio Diesel – dependendo do equipamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | – | 10 A vermelho | Espelhos aquecidos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | – | 20 Um amarelo | Tomada de alimentação 3 (painel de instrumentos ou a partir do centro da consola) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | – | 10 A vermelho | ABS, controlo de estabilidade, lâmpada de paragem, bomba de combustível | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | – | 25 Amp Natural | Motores de bloqueio/desbloqueio de portas, motores de bloqueio/desbloqueio de tampas de elevador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB1 | – | Disjuntor 25 A | Fornecimento de janelas | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
