Citroen Jumper (2006-2018) – caixa de fusíveis

Citroen Jumper (2006-2018) – caixa de fusíveis

Citroen Jumper (2006-2018) – diagrama da caixa de fusíveis

Ano de fabrico: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 2017, 2018.

Rastilhos de isqueiro (tomadas de corrente) são os fusíveis nº 33 (tomada traseira de 12 volts), F44 (isqueiro – tomada de 12 volts na frente) na caixa de fusíveis do tablier e o fusível nº 56 (tomada traseira de 12 volts do passageiro) na caixa de fusíveis do pilar da porta. Nas versões britânicas – fusível nº 56 (tomada traseira de 12 volts do passageiro) na caixa de fusíveis do pilar da porta e fusíveis nº 9 (tomada traseira de 12 volts), nº 14 (tomada frontal de 12 volts) e nº 15 (acendedor de cigarros) no compartimento do motor Caixa de fusíveis.

Localização da caixa de fusíveis

Caixa de fusíveis do painel de instrumentos

Localizado no tablier inferior (lado esquerdo).

Compartimento do passageiro

Veículos com volante no lado esquerdo: A caixa de fusíveis está localizada no pilar da porta do passageiro (lado direito).
Veículos com o volante do lado direito: A caixa de fusíveis está localizada no pilar da porta do condutor (lado direito).

Compartimento do motor

Desaperte as porcas e incline a caixa para aceder aos fusíveis.

Diagramas de caixas de fusíveis

Rastilhos de isqueiro (tomadas de corrente) são os fusíveis nº 33 (tomada traseira de 12 volts), F44 (isqueiro – tomada de 12 volts na frente) na caixa de fusíveis do tablier e o fusível nº 56 (tomada traseira de 12 volts do passageiro) na caixa de fusíveis do pilar da porta. Nas versões britânicas – fusível nº 56 (tomada traseira de 12 volts do passageiro) na caixa de fusíveis do pilar da porta e fusíveis nº 9 (tomada traseira de 12 volts), nº 14 (tomada frontal de 12 volts) e nº 15 (acendedor de cigarros) no compartimento do motor Caixa de fusíveis.

Localização da caixa de fusíveis

Caixa de fusíveis do painel de instrumentos

Localizado no tablier inferior (lado esquerdo).

Compartimento do passageiro

Veículos com volante no lado esquerdo: A caixa de fusíveis está localizada no pilar da porta do passageiro (lado direito).
Veículos com o volante do lado direito: A caixa de fusíveis está localizada no pilar da porta do condutor (lado direito).

Compartimento do motor

Desaperte as porcas e incline a caixa para aceder aos fusíveis.

Diagramas de caixas de fusíveis

2008

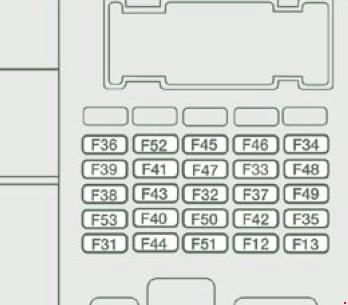

Painel de instrumentos

Atribuição de fusíveis na caixa de fusíveis do painel de instrumentos (2008)

Não. Amps [A] Atribuição
12 7,5 Farol de feixe de cruzamento à direita
13 7,5 Farol esquerdo de feixe baixo;

Ajuste da altura dos faróis.

31 7,5 Fornecimento de energia de retransmissão
32 10 Iluminação interior de mini-autocarros;

Luzes de emergência.

33 15 Tomada traseira de 12 volts
34 Não utilizado
35 7,5 Luzes de inversão de marcha atrás;

Sensor de água a diesel.

36 20 Fechar/desbloquear portas
37 10 Interruptor de luz de travagem;

Terceira luz de travagem;

Painel de instrumentos.

38 10 Relés internos
39 10 Equipamento de áudio;

Tomada de diagnóstico;

Sirene de alarme;

Controlo programável do aquecimento auxiliar.

40 15 Degelo: janela traseira (lado esquerdo), espelho (lado do passageiro)
41 15 Degelo: janela traseira (lado direito), espelho (lado do condutor)
42 7,5 Unidade de controlo e sensor ABS;

Sensor ESP;

Interruptor de luz de travagem.

43 30 Motor do limpador de pára-brisas
44 20 Acendedor de cigarros – tomada frontal de 12 volts
45 7,5 Interruptores eléctricos da janela e do espelho (lado do condutor);

Vidros eléctricos de passageiros.

46 Não utilizado
47 20 Motor de janela do condutor eléctrico
48 20 Motor eléctrico do vidro do passageiro
49 7,5 Sensor de chuva/brilho;

Equipamento de áudio;

Motor de janela do condutor eléctrico;

Alarme;

Controlos do painel de instrumentos.

50 7,5 Montagem de airbag e pré-tensor
51 7,5 Cronotacógrafo;

Controlo de velocidade de cruzeiro;

Controlo do ar condicionado.

52 7,5 Relés do compartimento dos passageiros
53 7,5 Painel de instrumentos;

Luzes traseiras de nevoeiro.

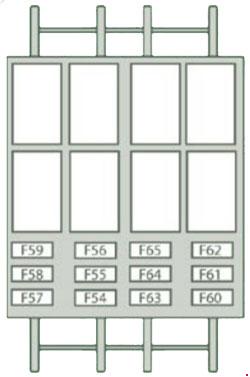

Caixa de fusíveis do pilar da porta

Atribuição de fusíveis na caixa de fusíveis do pilar da porta (2008)

Não. Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada traseira de 12 volts;

Acendedor de cigarros.

57 10 Motor de ventilação/aquecimento sob o banco do condutor
58 10 Indicadores de direcção
59 Não utilizado
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 Não utilizado
65 30 Ventilador traseiro
Compartimento do motor

Atribuição de fusíveis do compartimento do motor (2008)

Não. Amps [A] Descrição
1 40 Fornecimento de bombas ABS/ESP
2 50 Unidade de pré-aquecimento de gasóleo
3 30 Interruptor de ignição
4 20 Queimador de reaquecimento programável
5 20 Relé de controlo de aquecimento auxiliar programável
6 40/60 Unidade ventoinha (alta velocidade)
7 40/50 Unidade ventoinha (baixa velocidade)
8 40 Ar condicionado
9 20 Bomba de lavagem do pára-brisas
10 15 Trompa
11 7,5 Unidade de aquecimento e relé diesel
14 7,5 Farol de feixe alto à direita
15 7,5 Farol de feixe alto à esquerda
16 7,5 Unidade de controlo do motor
17 10 Unidade de controlo do motor
18 7,5 Unidade de controlo do motor
19 7,5 Compressor A/C
20 30 Bomba de lava faróis
21 15 Abastecimento da bomba de combustível
22 20 Unidade de controlo do motor
23 30 Alimentação eléctrica para válvulas solenóides ABS/ESP
24 Não utilizado
30 15 Faróis de nevoeiro dianteiros

READ  Citroën C4 Picasso II (2016-2018) - caixa de fusíveis

2011, 2012

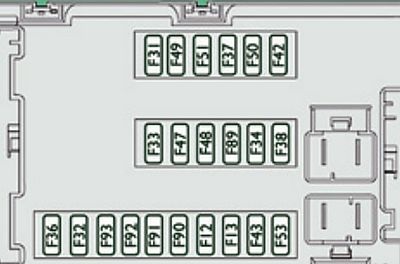

Painel de instrumentos

Atribuição de caixa de fusíveis (2011-2012 (UK))

Não. Amps [A] Descrição
12 7,5 Farol de feixe de cruzamento do lado direito
13 7,5 Farol de luz de cruzamento à esquerda
31 5 Fornecimento de energia de retransmissão
32 7,5 Iluminação interna
33 20 Sensor de bateria
34 20 Iluminação interior de mini-autocarros;

Aviso de perigo.

36 10 Sistema de áudio;

Tomada de diagnóstico;

Sirene de alarme;

Controlo programável do aquecimento auxiliar;

Controlo do ar condicionado;

Tacógrafo;

Bateria.

37 7,5 Interruptor de luz de travagem;

Terceira luz de travagem;

Painel de instrumentos.

38 20 Sistema de fecho central
42 5 Controlador e sensor de ABS;

Sensor ASR;

Sensor ESP;

Interruptor de luz de travagem.

43 20 Motor do limpador de pára-brisas
47 20 Motor de janela do condutor eléctrico
48 20 Motor eléctrico do vidro do passageiro
49 5 Sistema de áudio – controlos do painel de instrumentos
50 7,5 Montagem de airbag e pré-tensor
51 5 Tacógrafo;

Controlo de velocidade de cruzeiro;

Controlo do ar condicionado;

Luzes de inversão de marcha atrás;

Sensor de água a diesel.

53 7,5 Painel de instrumentos
89 Não utilizado
90 7,5 Farol de feixe alto à esquerda
91 7,5 Farol de feixe alto à direita
92 7,5 Lâmpada de nevoeiro esquerdo
93 7,5 Luz de nevoeiro da direita
Caixa de fusíveis do pilar da porta

Atribuição de fusíveis na caixa de fusíveis do pilar da porta (2011, 2012)

Não. Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12 V
57 10 Aquecimento auxiliar programável
58 15 Névoa: painel traseiro esquerdo
59 15 Névoa: painel traseiro direito
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 Não utilizado
65 30 Ventilador de aquecimento auxiliar programável
Compartimento do motor

Atribuição de fusíveis do compartimento do motor (2011, 2012)

Não. Amps [A] Descrição
1 40 Fornecimento de bombas de ABS
2 50 Pré-aquecedor de gasóleo
3 30 Interruptor de ignição
4 30 Bomba de lava faróis
8 40 Montagem de ventiladores de cabina
9 15 Tomada traseira de 12 volts
10 15 Trompa
14 15 Tomada frontal de 12 volts
15 10 Isqueiro
20 30 Bomba de líquido de lavagem
21 15 Abastecimento da bomba de combustível
24 15 Painel adicional para ambulância;

Espelhos.

30 15 Desembaçamento

2013

Painel de instrumentos

Atribuição de fusíveis na caixa de fusíveis do painel de instrumentos (2013)

Não. Amps [A] Descrição
12 7,5 Farol de feixe de cruzamento do lado direito
13 7,5 Farol de luz de cruzamento à esquerda
31 7,5 Fornecimento de energia de retransmissão
32 10 Iluminação da cabina
33 15 Tomada traseira de 12 volts
34 Não utilizado
35 7,5 Luzes de inversão de marcha atrás;

Sensor de água a diesel.

36 15 Controlo do fecho central;

Bateria.

37 7,5 Interruptor de luz de travagem;

Terceira luz de travagem;

Painel de instrumentos.

38 10 Sistema de fecho central
39 10 Sistema de áudio;

Tomada de diagnóstico;

Sirene de alarme;

Controlo programável do aquecimento auxiliar;

Controlo do ar condicionado –

Tacógrafo;

Bateria.

40 15 Aquecido: ecrã traseiro (lado esquerdo), espelho lateral do condutor
41 15 Aquecido: janela traseira (lado direito), espelho retrovisor do lado do passageiro
42 7,5 Controlador e sensor de ABS;

Sensor ASR;

Sensor ESP;

Interruptor de luz de travagem.

43 30 Motor do limpador de pára-brisas
44 20 Acendedor de cigarros – tomada de 12 V
45 7,5 Controlo de portas
46 Não utilizado
47 20 Motor de janela do condutor eléctrico
48 20 Motor eléctrico do vidro do passageiro
49 7,5 Sistema de áudio;

Controlos no tablier;

Janela do condutor operada electricamente.

50 7,5 Montagem de airbag e pré-tensor
51 7,5 Tacógrafo;

Controlo de velocidade de cruzeiro;

Controlo do ar condicionado.

52 7,5 Fornecimento facultativo de relé
53 7,5 Painel de instrumentos – luz de nevoeiro traseira
Caixa de fusíveis do pilar da porta

Atribuição de fusíveis na caixa de fusíveis do pilar da porta (2013)

Não. Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12-volts do passageiro traseiro
57 10 Aquecimento auxiliar programável
58 10 Luzes laterais laterais
59 7,5 Suspensão pneumática
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 Não utilizado
65 30 Ventilador de aquecimento auxiliar programável
Compartimento do motor

Atribuição de fusíveis do compartimento do motor (2013)

READ  Citroen C-ZERO (2010-2016) - caixa de fusíveis
Não. Amps [A] Descrição
1 40 Fornecimento de bombas de ABS
2 50 Pré-aquecedor de gasóleo
3 30 Interruptor de ignição
4 20 Aquecimento auxiliar programável
5 20 Ventilação da cabina com aquecimento auxiliar programável
6 40/60 Velocidade máxima do ventilador da cabina
7 40/50 Velocidade mínima do ventilador da cabina
8 40 Montagem de ventiladores de cabina
9 20 Bomba de líquido de lavagem
10 15 Trompa
14 7,5 Feixe principal direito
15 7,5 Feixe principal esquerdo
20 30 Bomba de lava faróis
21 15 Abastecimento da bomba de combustível
23 30 Válvulas solenóides ABS
30 15 Faróis de nevoeiro dianteiros

2014

Painel de instrumentos

Atribuição de fusíveis na caixa de fusíveis do painel de instrumentos (2014)

Não. Amps [A] Descrição
12 7,5 Farol de feixe de cruzamento à direita
13 7,5 Farol de feixe de cruzamento do lado esquerdo
31 7,5 Fornecimento de energia de retransmissão
32 10 Iluminação da cabina
33 15 Tomada traseira de 12 volts
34 Não utilizado
35 7,5 Lâmpada de inversão de marcha atrás;

Sensor de água a diesel.

36 15 Controlo do fecho central;

Bateria.

37 7,5 Luz de travagem;

Terceira luz de travagem;

Painel de instrumentos.

38 10 Fornecimento de energia de retransmissão
39 10 Rádio;

Tomada de diagnóstico;

Sirene de alarme;

Aquecimento auxiliar programável;

Controlo do ar condicionado;

Tacógrafo;

Bateria.

40 15 Névoa: janela traseira (esquerda), espelho lateral do condutor
41 15 Desembaçamento: janela traseira (direita), espelho lateral do passageiro
42 7,5 Unidade de controlo e sensor ABS;

Sensor ASR;

Sensor DSC;

Interruptor de luz de travagem…

43 30 Motor do limpador de pára-brisas
44 20 Acendedor de cigarros – tomada frontal de 12 volts
45 7,5 Controlo de portas
46 Não utilizado
47 20 Motor de janela do condutor eléctrico
48 20 Motor eléctrico do vidro do passageiro
49 7,5 Equipamento de áudio;

Controlos do painel de instrumentos;

Janela eléctrica no lado do condutor.

50 7,5 Montagem de airbag e pré-tensor
51 7,5 Tacógrafo;

Controlo de velocidade de cruzeiro;

Controlo do ar condicionado.

52 7,5 Alimentação opcional de relé
53 7,5 Painel de instrumentos – luz de nevoeiro traseira
Caixa de fusíveis do pilar da porta

Atribuição de fusíveis na caixa de fusíveis do pilar da porta (2014)

Não. Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12-volts do passageiro traseiro
57 10 Aquecimento auxiliar programável
58 10 Luzes laterais laterais
59 7,5 Suspensão pneumática
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 Não utilizado
65 30 Ventilador de aquecimento auxiliar programável
Compartimento do motor

Atribuição de fusíveis do compartimento do motor (2014)

Não. Amps [A] Descrição
1 40 Fornecimento de bombas de ABS
2 50 Unidade de pré-aquecimento de gasóleo
3 30 Interruptor de ignição
4 20 Aquecimento adicional programável
5 20 Ventilação da cabina com aquecimento adicional programável
6 40/60 Velocidade máxima do ventilador de cabina
7 40/50 Velocidade mínima do ventilador da cabine
8 40 Montagem do ventilador da cabina
9 20 Bomba de líquido de lavagem
10 15 Trompa
14 7,5 Luzes de condução, à direita
15 7,5 Luzes de condução, esquerda
18 7,5 Gestão de motores
19 7,5 Compressor A/C
20 30 Bomba de lava faróis
21 15 Abastecimento da bomba de combustível
23 30 Válvulas solenóides ABS
30 15 Faróis de nevoeiro dianteiros

2016

Painel de instrumentos

Atribuição de fusíveis na caixa de fusíveis do painel de instrumentos (2016)

READ  Citroen C3 Picasso (2008-2016) - caixa de fusíveis
Não. Amps [A] Descrição
12 7,5 Farol de feixe de cruzamento à direita
13 7,5 Farol de feixe de cruzamento do lado esquerdo
31 5 Relé da unidade de controlo do compartimento do motor;

Relé da unidade de controlo de raio (interruptor de ignição +).

32 7,5 Iluminação da cabina (+acumulador)
33 7,5 Sensor de controlo de bateria em Stop & versão Start (+acumulador)
34 7,5 Iluminação interior de mini-autocarros;

Luzes de emergência.

36 10 Sistema de áudio;

Controlo do ar condicionado;

Alarme;

Tacógrafo;

Painel de corte de bateria;

Programador para aquecimento auxiliar (+acumulador).

37 7,5 Interruptor de luz de travagem;

Terceira luz de travagem;

Painel de instrumentos (ignição +).

38 20 Fecho centralizado (+ bateria)
42 5 Unidade de controlo e sensor ABS;

Sensor ASR;

Sensor DSC;

Interruptor de luz de travagem.

43 20 Motor do limpa pára-brisas (interruptor de ignição +)
47 20 Motor de janela do condutor eléctrico
48 20 Motor eléctrico do vidro do passageiro
49 5 Unidade de controlo do sensor de estacionamento;

Sistema de áudio;

Comandos montados no volante;

Painéis de interruptor central e lateral;

Painel de interruptores auxiliares;

Controlo de corte de bateria (interruptor de ignição +).

50 7,5 Airbag e unidade de controlo do pré-tensor
51 5 Tacógrafo;

Controlador de direcção assistida;

Ar condicionado;

Luzes de inversão de marcha atrás;

Sensor de água a diesel;

Sensor de fluxo de ar (interruptor de ignição +).

53 7,5 Painel de instrumentos (+ bateria)
89 Não utilizado
90 7,5 Semáforo à esquerda
91 7,5 Semáforo à direita
92 7,5 Luz de nevoeiro dianteira esquerda
93 7,5 Luz frontal direita de nevoeiro
Caixa de fusíveis do pilar da porta

Atribuição de fusíveis na caixa de fusíveis do pilar da porta (2016)

Não. Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12-volts do passageiro traseiro
57 10 Aquecimento auxiliar por baixo do assento
58 15 Janela traseira aquecida, lado esquerdo
59 15 Janela traseira direita aquecida
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Controlo adicional de passageiros traseiros
64 Não utilizado
65 30 Ventilador adicional de aquecedor traseiro de passageiros
Compartimento do motor

Atribuição de fusíveis do compartimento do motor (2016)

Não. Amps [A] Descrição
1 40 Fornecimento de bombas de ABS
2 50 Unidade de pré-aquecimento de gasóleo
3 30 Interruptor de ignição – Arrancador
4 40 Aquecedor de combustível
5 20/50 Ventilação da cabina com aquecimento adicional programável (+acumulador)
6 40/60 Velocidade máxima do ventilador da cabine (+acumulador)
7 40/50/60 Velocidade mínima do ventilador da cabine (+acumulador)
8 40 Montagem do ventilador da cabina (ignição +)
9 15 Tomada traseira de 12 volts (+ bateria)
10 15 Trompa
11 Não utilizado
14 15 Tomada frontal de 12 V (+ bateria)
15 15 Isqueiro (+acumulador)
16 Não utilizado
17 Não utilizado
18 7,5 Unidade de controlo do motor (+ bateria)
19 7,5 Compressor A/C
20 30 Máquina de lavar/bomba reflectora de pára-brisas
21 15 Abastecimento da bomba de combustível
22 Não utilizado
23 30 Válvulas solenóides ABS
24 7,5 Painel de interruptores auxiliares;

Controlo e dobragem dos espelhos exteriores (interruptor de ignição +).

30 15 Espelhos exteriores aquecidos

Share this post

About the author
