Citroen Jumper III (2015-016) – caixa de fusíveis

Citroen Jumper III (2015-016) – caixa de fusíveis

Citroen Relay III (Citroen Jumper III) (2015-016) – diagrama da caixa de fusíveis

Ano de produção: 2015, 2016.

Fusível de isqueiro (tomada) em Citroen Jumper III (2015-016). é o rastilho 44 na caixa de fusíveis do lado do passageiro.

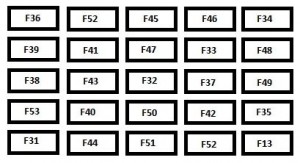

Caixa de fusíveis no painel de instrumentos (lado do passageiro).

Citroen Jumper III – fusíveis – painel de instrumentos (lado do passageiro).
Fusível Amps [A] Descrição
12 7,5 Farolim de imersão à direita
13 7,5 Luz de imersão à esquerda
31 5 Fornecimento de energia de retransmissão
32 10 Iluminação de cabina
33 15 Tomada traseira de 12V
34 Não utilizado
35 7,5 Luzes de inversão – sensor de água diesel
36 15 Fecho centralizado – bateria
37 7,5 Interruptor de luz de travagem – Luz de travagem do terceiro andar – Painel de instrumentos.
38 10 Sistema de fecho central
39 10 Sistema áudio – Tomada de diagnóstico – Sirene de alarme – Comando de aquecimento auxiliar programável – Comando de ar condicionado – Tacógrafo – Bateria.
40 15 Aquecido: janela traseira (mão esquerda), espelho do lado do condutor
41 15 Aquecido: janela traseira (lado direito), espelho retrovisor do lado do passageiro
42 7,5 Controlador e sensor ABS – sensor ASR – sensor DSC – interruptor de luz de travagem.
43 30 Motor do limpa pára-brisas
44 20 Acendedor de cigarros – tomada de 12V
45 7,5 Controlo de portas
46 Não utilizado
47 20 Motor da janela do condutor
48 20 Motor do elevador de janela para passageiros
49 7,5 Sistema de áudio – Controlos no painel de instrumentos – Elevador da janela do condutor.
50 7,5 Montagem de airbag e pré-tensor
51 7,5 Tacógrafo – Controlo de cruzeiro – Controlo de ar condicionado.
52 7,5 Alimentação opcional de relé
53 7,5 Painel de instrumentos – luz de nevoeiro traseira
READ  Citroen C-ZERO (2010-2016) - caixa de fusíveis

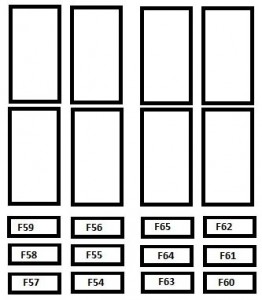

Caixa de fusíveis do compartimento dos passageiros (fusíveis do pilar da porta do condutor)

Citroen Jumper III – fusíveis – compartimento de passageiros (fusíveis do pilar da porta do condutor).
Fusível Amps [A] Descrição
54 Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12-volts do passageiro traseiro
57 10 Aquecimento auxiliar programável
58 10 Luzes laterais laterais
59 7,5 Suspensão pneumática
60 Não utilizado
61 Não utilizado
62 Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 Não utilizado
65 30 Ventilador de aquecimento auxiliar programável
READ  Citroen C5 II (2008-2016) - caixa de fusíveis

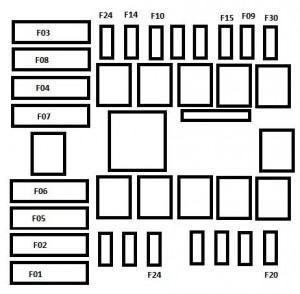

Caixa de fusíveis debaixo do capô

Citroen Jumper III – fusíveis – debaixo do capô
Fusível Amps [A] Descrição
1 40 Fornecimento de bombas de ABS
2 50 Montagem de aquecedor diesel
3 30 Ignição
4 20 Aquecimento auxiliar programável
5 20 Ventilação da cabina com reaquecimento programável
6 40 Velocidade máxima do ventilador da cabina
60
7 40 Velocidade mínima do ventilador da cabina
50
8 40 Montagem do ventilador da cabina
9 20 Bomba lavadora
10 15 Trompa
14 7,5 Semáforo direito
15 7,5 Semáforo do lado esquerdo
18 7,5 Gestão de motores
19 7,5 Compressor A/C
20 30 Bomba de lavagem dos faróis
21 15 Abastecimento da bomba de combustível
23 15 Válvulas solenóides ABS
30 15 Faróis de nevoeiro dianteiros
