Citroen Relay (2006-2014) – diagrama da caixa de fusíveis Ano de produção: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Fusível de isqueiro (tomada de alimentação) em Citroën Relay (2006-2014). é o fusível 15 na caixa de fusíveis no compartimento do motor.

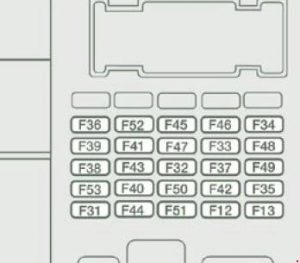

Fusíveis do painel de bordo do lado do condutor (v1). Citroen Relay – diagrama da caixa de fusíveis – painel de fusíveis do lado do condutor
Não. [A] Descrição
12 7.5 Farolim de imersão à direita
13 7.5 Farol de imersão esquerdo – regulador de altura do farol
31 7.5 Alimentação de energia para o relé
32 10 Iluminação interior de minibus – Luzes de advertência
33 15 Tomada traseira de 12 volts.
34 – Não utilizado
35 7.5 Luzes de inversão – sensor de água diesel
36 15 Unidade de fecho/desbloqueio de portas
37 7.5 Interruptor da luz de travagem – terceiro semáforo – painel de instrumentos
38 10 Relés internos
39 10 Equipamento áudio – Tomada de diagnóstico – Sirene de alarme – Comando programável de aquecimento auxiliar.
40 15 Descongelamento: janela traseira (lado esquerdo), espelho (lado do passageiro)
41 15 Descongelamento: janela traseira (lado direito), espelho (lado do condutor)
42 7.5 Controlador e sensor ABS – Sensor ESP – Interruptor de luz de travagem.
43 30 Motor do limpa pára-brisas
44 20 Acendedor de cigarros – Saída frontal de 12 volts.
45 7.5 Janela e espelhos eléctricos (lado do condutor) – Janela eléctrica do passageiro
46 – Não utilizado
47 20 Motor da janela do condutor
48 20 Motor do elevador de janela para passageiros
49 7.5 Sensor de chuva/sol – Equipamento áudio – Motor do elevador da janela do condutor – Alarme – Controlos no painel de instrumentos.
50 7.5 Montagem de airbag e pré-tensor
51 7.5 Tacógrafo – Controlo de cruzeiro – Controlo de ar condicionado.
52 7.5 Relés do compartimento dos passageiros
53 7.5 Painel de instrumentos – amplificadores de nevoeiro traseiro
Fusíveis no painel de instrumentos do lado do condutor (v2) Citroen Relay – diagrama da caixa de fusíveis – fusíveis do painel de instrumentos do condutor
Não. [A] Descrição
12 7.5 Luz de médios de direita
13 7.5 Luz de imersão à esquerda
31 5 Fornecimento de energia de retransmissão
32 7.5 Iluminação interior
33 20 Sensor de bateria
34 20 Iluminação interior de mini-autocarros – aviso de perigo
36 10 Sistema áudio – Tomada de diagnóstico – Sirene de alarme – Comando de aquecimento auxiliar programável – Comando de ar condicionado – Tacógrafo – Bateria.
37 7.5 Interruptor da luz de travagem – terceiro semáforo – painel de instrumentos
38 20 Sistema de fecho central
42 5 Controlador e sensor ABS – sensor ASR – sensor ESP – interruptor de luz de travagem.
43 20 Motor do limpa pára-brisas
47 20 Motor da janela do condutor
48 20 Motor do elevador de janela para passageiros
49 5 Sistema de áudio – controlos no painel de instrumentos
50 7.5 Montagem de airbag e pré-tensor
51 5 Tacógrafo – Controlo de cruzeiro – Controlo de ar condicionado – Luzes de inversão – Sensor de água diesel.
53 7.5 Painel de instrumentos
89 – Não utilizado
90 7.5 Semáforo à esquerda
91 7.5 Semáforo à direita
92 7.5 Luz de nevoeiro esquerdo
93 7.5 Luz de nevoeiro da direita
Rastilhos do pilar do passageiro Citroen Relay – diagrama da caixa de fusíveis – fusíveis do pilar do passageiro
Não. [A] Descrição
54 – Não utilizado
55 15 Assentos aquecidos
56 15 Tomada de 12 V.
57 10 Aquecimento auxiliar programável
57 10 Motor de ventilação e aquecimento sob o banco do condutor
58 15 Evaporação: janela traseira do lado esquerdo
58 10 Sinais de viragem
59 15 Evaporação: janela traseira direita
60 – Não utilizado
61 – Não utilizado
62 – Não utilizado
63 10 Interruptor de aquecimento auxiliar programável
64 – Não utilizado
65 30 Ventilador de aquecimento auxiliar programável

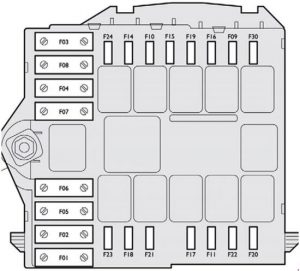

Fusíveis no compartimento do motor (v1) Citroen Relay – diagrama da caixa de fusíveis – compartimento do motor
Não. [A] Descrição
1 40 Fornecimento de bombas ABS / ESP
2 50 Unidade de aquecimento a gasóleo
3 30 Interruptor de ignição
4 20 Queimador de aquecimento auxiliar programável
5 20 Relé programável que controla o aquecimento auxiliar
6 40/60 Montagem dos ventiladores (alta velocidade)
7 40/50 Montagem dos ventiladores (baixa velocidade)
8 40 Ar condicionado
9 20 Bomba de lavagem do pára-brisas
10 15 Trompa
11 7.5 Unidade de aquecimento e relé diesel
14 7.5 Semáforo à direita
15 7.5 Farol de feixe alto do lado esquerdo
16 7.5 Unidade de controlo do motor
17 10 Unidade de controlo do motor
18 7.5 Unidade de controlo do motor
19 7.5 Compressor A/C
20 30 Bomba de lavagem dos faróis
21 15 Abastecimento da bomba de combustível
22 20 Unidade de controlo do motor
23 30 Fornecimento de válvulas solenóides ABS / ESP
24 – Não utilizado
30 15 Faróis de nevoeiro dianteiros
Fusíveis no compartimento do motor (v2) Citroen Relay – diagrama da caixa de fusíveis – compartimento do motor
Não. [A] Descrição
1 40 Fornecimento de bombas ABS / ESP
2 50 Montagem de aquecedor diesel
3 30 Ignição
4 30 Bomba de lavagem dos faróis
8 40 Montagem do ventilador da cabina
9 15 Tomada traseira de 12 volts.
10 15 Trompa
14 15 Saída frontal de 12 volts.
15 10 Isqueiro
20 30 Bomba lavadora
21 15 Abastecimento da bomba de combustível
24 15 Painel adicional para ambulância – Espelhos
30 15 Evaporação
