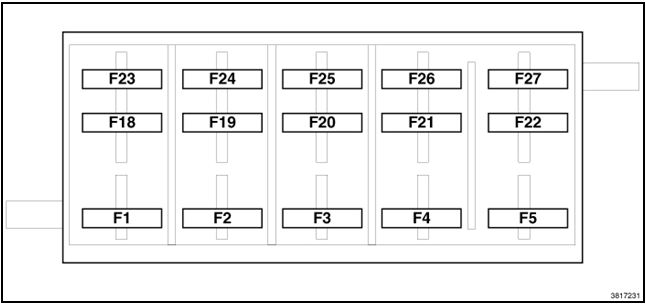

Caixa de fusíveis interna
Localizado no lado do condutor debaixo do painel de instrumentos.
Existem também fusíveis no módulo BCM, que se encontra atrás do lado esquerdo do painel de instrumentos.
| Recesso | Rastilho de cartucho | Mini rastilho | Descrição |
|---|---|---|---|
| F1 | – | 20 Um amarelo | Assentos dianteiros aquecidos – se equipados |
| F2 | – | 20 Um amarelo | Bancos traseiros aquecidos, volante aquecido – se equipados |
| F3 | – | 10 A vermelho | Módulo de assistência ao estacionamento, câmara traseira, sensor de ângulo morto esquerdo e direito, bússola – dependendo do equipamento |
| F4 | – | 15 A azul | Conjunto de instrumentos |
| F5 | – | 10 A vermelho | HVAC, sensor de humidade, sensor de temperatura do carro, montagem do espelho interior |
| F18 | – | 15 A azul | Rádio |
| F19 | – | 10 A vermelho | Porta do combustível (2014) |
| F20 | – | 10 A vermelho | Módulo de controlo da coluna de direcção, montagem do interruptor |
| F21 | – | 10 A vermelho | Porto de diagnóstico |
| F22 | – | 10 A vermelho | Abridor universal de portas de garagem, EOM |
| F23 | – | 20 Um amarelo | Tecto de abrir |
| F24 | – | 5 A Tan | Relé de funcionamento/accessório |
| F25 | – | 5 A Tan | Módulo de controlo de transmissão #4 |
| F26 | – | 5 A Tan | Interruptor da lâmpada de paragem |
| F27 | – | 10 A vermelho | Suporte lombar pneumático |

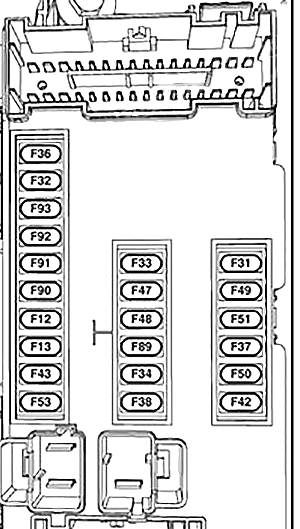

Compartimento do motor
O centro de distribuição de energia (PDC) está localizado no lado direito do compartimento do motor, perto da bateria.
Além disso, há vários fusíveis no terminal da bateria.
| Recesso | Amps [A]/coloração | Descrição |
|---|---|---|
| F12 | – | Reserva |
| F13 | 15 A azul | Farol esquerdo |
| F31 | – | Reserva |
| F32 | 10 A vermelho | Iluminação interior/Decklid/Para a porta de elevação |
| F33 | 25 A Limpar | Motor do pára-brisas – condutor |
| F34 | 25 A Limpar | Motor do pára-brisas – passageiro |
| F36 | 15 A azul | Módulo de intrusão |
| F37 | 10 A vermelho | Painel de instrumentos cluster |
| F38 | 20 Um amarelo | Fechaduras de portas |
| F42 | – | Reserva |
| F43 | 20 Um amarelo | Bomba de lavagem do pára-brisas |
| F47 | 5 A Tan | Módulo de controlo da caixa de velocidades (Tcm) |
| F48 | 20 Um amarelo | Reserva |
| F49 | 7.5 A Marrom | Interruptor da lâmpada de paragem |
| F50 | 7.5 A Marrom | Suporte lombar pneumático |
| F51 | 7.5 A Marrom | Módulo CD/kit mãos-livres para automóvel – visor Bluetooth/rádio |
| F53 | 7.5 A Marrom | Interruptor da janela do condutor/espelho eléctrico |
| F89 | 5 A Tan | Luz de arranque |
| F90 | 7.5 A Marrom | Faróis de nevoeiro dianteiros – à direita |
| F91 | 7.5 A Marrom | Faróis de nevoeiro dianteiros – esquerda |
| F92 | 7.5 A Marrom | Luzes de condução (louvres) |
| F93 | 15 A azul | Farol direito |

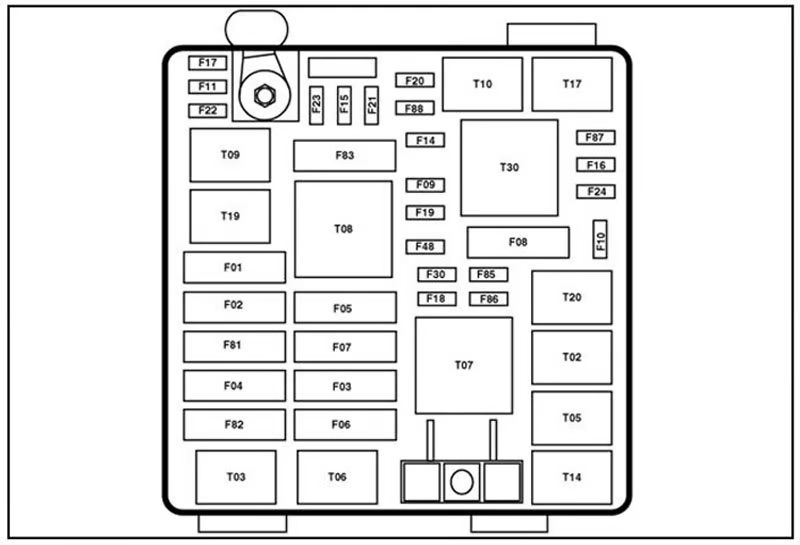

Compartimento do motor
| Recesso | Rastilho máximo | Mini rastilho | Descrição |
|---|---|---|---|
| F01 | 70 Amp Tan | – | Módulo de controlo de corpo 1 |
| F02 | 60 Amp azul | – | Módulo de controlo corporal 2 |
| F03 | 30 A verde | – | Saída para relé de arranque nº 1 |
| F04 | 40 A laranja | – | Motor da bomba ESC |
| F05 | 40 A laranja | – | Módulo de controlo de transmissão 1 |
| F06 | 30 A verde | – | Módulo de controlo corporal 3 |
| F07 | 40 A laranja | – | Bobina EBL RLY, bobina motorizada do soprador RLY |
| F09 | – | 5 A Tan | Ventilador do radiador |
| F10 | – | 10 A vermelho | ORC |
| F11 | – | 20 Um amarelo | Arranque/paragem, módulo de controlo do motor |
| F14 | – | 15 A azul | Módulo de controlo de transmissão 2 |
| F15 | – | 15 A azul | Módulo de controlo de transmissão 3 |
| F 16 | – | 15 A azul | Módulo de controlo do motor, bobinas de ignição |
| F17 | – | 15 A azul | Módulo do sistema de travagem |
| F18 | – | 20 Um amarelo | Módulo de controlo do motor |
| F19 | – | 10 A vermelho | Embraiagem do compressor A/C |
| F20 | – | 30 A verde | Descongelador traseiro (EBL) |
| F21 | – | 20 Um amarelo | Bomba de combustível |
| F22 | – | 10 A vermelho | Controlador de retenção de passageiros |
| F23 | – | 25 Amp Natural | Módulo do sistema de travagem |
| F24 | – | 20 Um amarelo | Módulo de controlo do motor, injectores de combustível |
| F30 | – | 20 Um amarelo | Tomada de alimentação (consola) |
| F81 | 60 Amp azul | – | Alimentação por bateria interna PDC, assentos eléctricos |
| F82 | 30 A verde | – | Amplificador |
| F83 | 40 A laranja | – | Motor do ventilador HVAC |
| F84 | – | 20 Um amarelo | Isqueiro |
| F85 | – | 10 A vermelho | Tecto de abrir, LRSM, tomada (consola), porta UCI/AUX, acendedor de cigarros |
| F86 | – | 20 Um amarelo | – |
| F87 | – | 10 A vermelho | Eclusa, válvula solenóide de purga, válvula de purga OBD, aquecedores de sonda lambda |
| F88 | – | 10 A vermelho | Espelhos exteriores aquecidos |

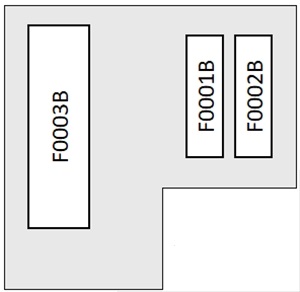

Rastilhos de bateria
| Número | Amps [A] | Descrição |
|---|---|---|
| F0001B | 70A | Direcção assistida eléctrica (EPS) |
| F0002B | 60A | Ventilador do radiador – PWM |
| F0003B | 200A | Alternador |
