Diagrama de fusíveis e caixa de relé – Dodge Durango
Aplica-se a veículos novos em anos:
2014.

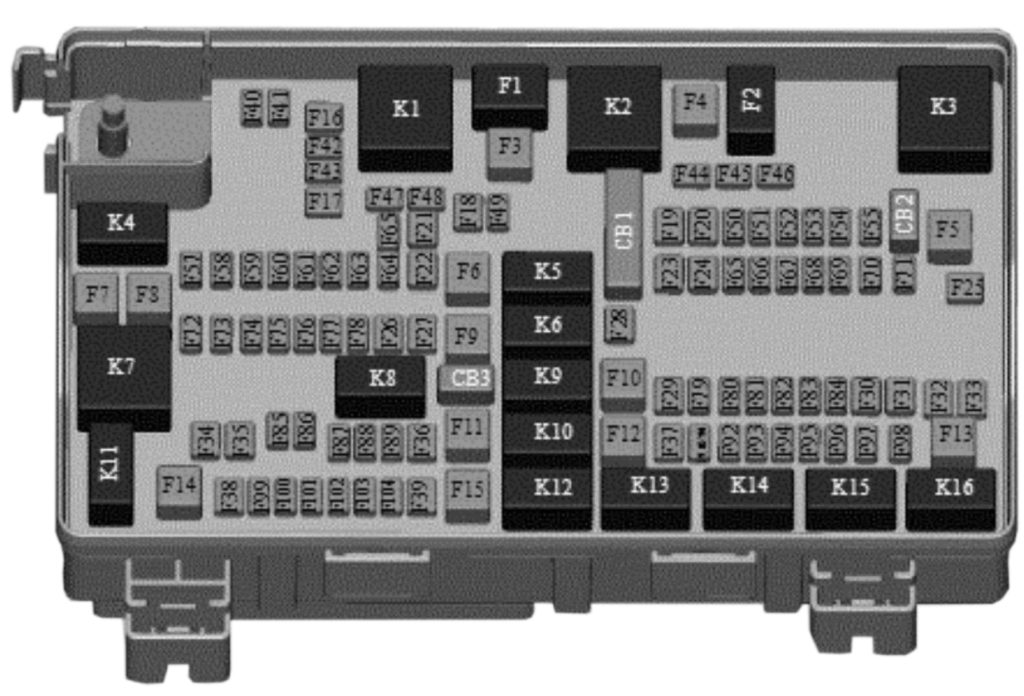

Centro de Distribuição de Energia
A descrição de cada fusível e componente pode ser estampada na tampa interior, caso contrário o número da cavidade de cada fusível é estampado na tampa interior.
| Recesso | Rastilho de cartucho | Microfusível | Descrição |
|---|---|---|---|
| F03 | 60 A amarelo | Ventilador do radiador | |
| F05 | 40 A verde | Compressor de suspensão a ar – se equipado | |
| F06 | 40 A verde | Bomba de travão anti-bloqueio/ controlo electrónico de estabilidade | |
| F07 | 40 A verde | Solenóide de arranque | |
| F08 | 40 A verde | Sensores de emissão (apenas motor diesel) | |
| F09 | 40 A verde | Aquecedor a diesel (apenas motor diesel) | |
| F10 | 40 A verde | Controlador de carroçaria / iluminação exterior #2 | |
| F11 | 30 Amp Pink | Travão eléctrico para rebocar um reboque – dependendo do equipamento | |
| F12 | 40 A verde | Controlador de corpo #3 / Iluminação interior | |
| F13 | 40 A verde | Frente do motor do ventilador | |
| F14 | 40 A verde | Controlador de corpo #4 / Encravamentos de energia | |
| F17 | 30 Amp Pink | Desbloqueio do encosto de cabeça – se equipado | |
| F20 | 30 Amp Pink | Módulo da porta do passageiro | |
| F22 | 20 A azul | Módulo de controlo do motor | |
| F23 | 30 Amp Pink | Controlador de corpo #1 | |
| F24 | 30 Amp Pink | Módulo da porta do condutor | |
| F25 | 30 Amp Pink | Limpadores frontais | |
| F26 | 30 Amp Pink | Sistema de travagem anti-bloqueio/módulo de controlo de estabilidade/válvulas | |
| F28 | 20 A azul | Luzes de marcha-atrás de reboque – se equipado | |
| F29 | 20 A azul | Luzes de estacionamento para rebocar um reboque – se equipado | |
| F30 | 30 Amp Pink | Tomada de reboque de reboque – se equipada | |
| F32 | 30 Amp Pink | Módulo de controlo do comboio de tracção | |
| F34 | 30 Amp Pink | Controlo diferencial deslizante | |
| F35 | 30 Amp Pink | Tecto de abrir – se equipado | |
| F36 | 30 Amp Pink | Descongelador da janela traseira | |
| F37 | 30 Amp Pink | Ventilador traseiro – se equipado | |
| F38 | 30 Amp Pink | 115 V AC inversor de energia – se equipado | |
| F39 | 30 Amp Pink | Porta elevatória eléctrica – se equipada | |
| F40 | 10 A vermelho | Luzes diurnas permanentes | |
| F42 | 20 Um amarelo | Trompa | |
| F44 | 10 A vermelho | Porto de diagnóstico | |
| F46 | 10 A vermelho | Monitor de pressão dos pneus – se instalado | |
| F49 | 10 A vermelho | Pilha central integrada / controlo climático | |
| F50 | 20 Um amarelo | Módulo de controlo de suspensão pneumática – se equipado | |
| F51 | 10 A vermelho | Módulo do nó de ignição / ignição sem chave / bloqueio da coluna de direcção | |
| F52 | 5 A Tan | Sensor de ripas | |
| F53 | 20 Um amarelo | Reboque de reboque – luzes de curva/paragem à esquerda – se equipado | |
| F56 | 15 A azul | Conteúdo adicional (apenas motor diesel) | |
| F57 | 15 A azul | Caixa de velocidades | |
| F59 | 10 A vermelho | Bomba de limpeza (apenas motor diesel) | |
| F60 | 15 A azul | Módulo de controlo de transmissão | |
| F62 | 10 A vermelho | Embraiagem A/C | |
| F63 | 20 Um amarelo | Bobinas de ignição (gás), aquecedor de ureia (gasóleo) | |
| F64 | 25 Amp Natural | Injectores de combustível / unidade de tracção | |
| F66 | 10 A vermelho | Tecto de abrir / janela do passageiro / interruptor do sensor de chuva | |
| F67 | 15 A azul | Módulo mãos-livres CD/DVD/Bluetooth – se equipado | |
| F68 | 20 Um amarelo | Motor do limpa pára-brisas traseiro | |
| F70 | 20 Um amarelo | Motor da bomba de combustível | |
| F71 | 30 A verde | Amplificador de som | |
| F73 | 15 A azul | Faróis de HID à direita | |
| F74 | 20 Um amarelo | Bomba de vácuo de travagem – se equipada | |
| F76 | 10 A vermelho | Sistema de travagem anti-bloqueio/ controlo electrónico de estabilidade | |
| F77 | 10 A vermelho | Unidade de controlo Powertrain/ módulo de desconexão do eixo frontal | |
| F78 | 10 A vermelho | Módulo de controlo do motor/direcção assistida eléctrica – dependendo do equipamento | |
| F80 | 10 A vermelho | Módulo universal de abertura de portas de garagem / bússola / módulo de prevenção de arrombamento | |
| F81 | 20 Um amarelo | Reboque de reboque à direita, virar à direita/ parar lâmpadas | |
| F82 | 10 A vermelho | Módulo de controlo da coluna de direcção / controlo de cruzeiro | |
| F83 | 10 A vermelho | Porta de combustível | |
| F84 | 15 A azul | Trocar banco de instrumentos/cluster | |
| F85 | 10 A vermelho | Módulo de airbag | |
| F86 | 10 A vermelho | Módulo de airbag | |
| F87 | 10 A vermelho | Suspensão pneumática – se equipado/módulo de controlo de coluna de reboque/direccional | |
| F88 | 15 A azul | Painel de instrumentos cluster | |
| F90/F91 | 20 Um amarelo | Tomada eléctrica (bancos traseiros) seleccionável | |
| F92 | 10 A vermelho | Luz da consola traseira – se equipada | |
| F93 | 20 Um amarelo | Isqueiro | |
| F94 | 10 A vermelho | Caixa de velocidades / módulo de mudança de velocidades | |
| F95 | 10 A vermelho | Câmara de inversão / Assistência ao parque | |
| F96 | 10 A vermelho | Interruptor do aquecedor do banco traseiro / carregador flash – se equipado | |
| F97 | 25 Amp Natural | Bancos e volante aquecidos atrás – dependendo do equipamento | |
| F98 | 25 Amp Natural | Assentos dianteiros aquecidos – se equipados | |
| F99 | 10 A vermelho | Módulo de sistemas de ar condicionado / assistência ao condutor | |
| F100 | 10 A vermelho | Amortecimento activo – se equipado | |
| F101 | 15 A azul | Espelho electrocromático / luzes de condução inteligentes – se equipado | |
| F103 | 10 A vermelho | Aquecedor de cabine (apenas motor diesel) | |
| F104 | 20 Um amarelo | Tomadas de corrente (painel de instrumentos/consola central) |
