Diagrama de fusíveis e caixa de relés – Dodge RAM 100, 150, 250, 350
Aplica-se a veículos novos em anos:
1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

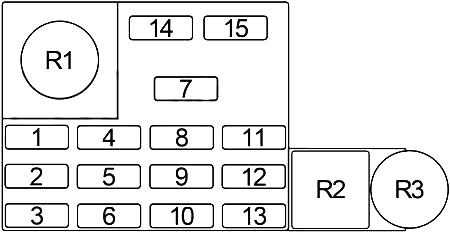

Diagrama da caixa de fusíveis no compartimento do passageiro
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 2 | 1992-1993: Controlo da velocidade |
| 30 | 1983-1991: Motor do ventilador do aquecedor de ar condicionado | |
| 2 | 5 | 1992: luzes de aviso do painel de instrumentos, indicadores, campainha, módulo de overdrive, à espera de arrancar, indicador de água de combustível (Diesel), luzes de combustível |
| 30 | 1988-1991: Janelas de Poder | |
| 5 | 1983-1987: Iluminação de grupo, interruptores de luz, iluminação do limpa-neves, iluminação 4WD, rádio, relógio e cinzeiro | |
| 3 | 20 | 1992-1993: Luzes de marcha-atrás, desembaçador da janela traseira e temporizador |
| 20 | 1987-1991: Centelha de ameaça | |
| 15 | 1983-1986: Centelha de ameaça | |
| 4 | 20 | 1991-1993: Luzes exteriores, luz de rádio, relé de buzina |
| 10 | 1985-1990: Rádio, relógio (potência) | |
| 5 | 1983-1984: Rádio | |
| 5 | 20 | 1991-1993: Luzes de paragem, buzinas Módulo de travagem antibloqueio |
| 20 | 1987-1990: Indicadores de direcção, controlo do limpa-neves, luz de temperatura do óleo de transmissão, módulo de travagem antibloqueio (1989-1990) | |
| 15 | 1983-1986: luzes de inversão de marcha, indicador de direcção | |
| 6 | 20 | 1991-1993: Fechaduras eléctricas das portas |
| 20 | 1987-1990: Limpa pára-brisas, embraiagem de ar condicionado (Diesel) | |
| 20 | 1983, 1985-1986: embraiagem de ar condicionado, luz de aviso de manutenção, controlo de velocidade, luz de temperatura do óleo de transmissão, solenóides de controlo do limpa-neves | |
| 7 | 15 | 1991-1993: Mais leve |
| 15 | 1990: Estafeta de buzina | |
| 20 | 1987-1989: Relé de buzina, acendedor de cigarros, Rádio (1987), Memória do relógio (1987), Sinal sonoro de aviso de entrada (1987), Sinal sonoro de aviso de farol (1987) | |
| 20 | 1985-1986: Circuito de luz de reboque | |
| 20 | 1983: Lembretes electrónicos de manutenção | |
| 8 | 10 | 1991-1993: Rádio, Relógio |
| 25 | 1983-1990: marcador e luzes de identificação, luzes traseiras, luzes de estacionamento, laterais e de licença, módulo indicador 4WD (1983-1984) | |
| 9 | 20 | 1991-1993: Snowplow by (1991-1992); Indicadores de direcção, módulo RWAL |
| 20 | 1988-1990: Paragem, campainha de chave, campainha de interruptor de farol, luz de aviso antibloqueio (1989-1990) | |
| 20 | 1987: Cúpula, mapa, carga e luzes, cortesia de (1987). | |
| 20 | 1983-1986: Luz de paragem, luz de cúpula, luz de mapa, luz de cortesia, buzina, sinal sonoro, campainha EMR, luz de carga, luz do porta-luvas, memória de relógio, memória de rádio | |
| 10 | 20 | 1991-1993: Limpa pára-brisas, embraiagem de ar condicionado a diesel (1991) |
| 30 | 1988-1990: Fechaduras para portas eléctricas | |
| 30 | 1983-1987: Vidros eléctricos, fechaduras de portas | |
| 11 | 30 | 1992-1993: Motor do ventilador do aquecedor de ar condicionado |
| 2 | 1991: Controlo de velocidade | |
| 10 | 1988-1990: limpa pára-brisas/lava pára-brisas relé (1988), memória de rádio, memória de relógio, armazenamento de espelhos de energia, luz de cúpula, luz de tecto, luz de mapa, luz de carga | |
| 5 | 1997: Relé de janela eléctrica, relé de controlo de velocidade, indicador luminoso 4WD (1987). | |
| 3 | 1985-1986: Indicador luminoso 4WD | |
| 3 | 1983: aba basculante, relé de janela eléctrico, mostrador de relógio | |
| 12 | 30 | 1992-1993: Janelas de Poder |
| 5 | 1989-1991: Aviso de travagem, Luz de aviso de cinto de segurança, Sinal sonoro de cinto de segurança, Medidor de combustível, Medidor de óleo, Medidor de temperatura, Luz de aviso de óleo, Luz de aviso de temperatura, Controlo de velocidade, Módulo OD, Verificar motor, 4WD, Sistema de travagem antibloqueio, Combustível baixo, Porta elevatória, Diesel e luz de espera de água combustível | |
| 5 | 1987-1988: Aviso de travagem, luz de cinto de segurança, campainha de cinto de segurança, indicador de combustível, indicador de óleo, indicador de temperatura, controlo de velocidade (1988) | |
| 3 | 1983-1986: Aviso de travagem, luz de cinto de segurança, campainha de cinto de segurança, indicador de combustível, indicador de óleo, indicador de temperatura | |
| 13 | 20 | 1992-1993: Centelha de ameaça |
| 20 | 1987-1991: Embraiagem A/C (1987-1988), solenóide de paragem de marcha lenta (1988), luzes de marcha-atrás, temporizador do desembaçador do vidro traseiro, interruptor do desembaçador do vidro traseiro | |
| 14 | 3 | 1993: Iluminação da luz |
| 3 | 1990-1992: Iluminação de painéis de instrumentos | |
| 3 | 1988-1989: ar condicionado, aquecedor, interruptor de faróis, cinzeiro, limpa-neves, rádio, relógio, interruptor de OD | |
| 15 | 10 | 1991-1993: Memória de rádio, memória de relógio, iluminação de espelho eléctrico interior, iluminação debaixo do capô |
| 15 | 1990: Isqueiro | |
| R1 | Interruptor da luz de emergência | |
| R2 | Trompa | |
| R3 | Luz de aviso de perigo pisca-pisca | |
