Fiat 500 (2010-2014) – caixa de fusíveis

Fiat 500 (2010-2014) – caixa de fusíveis

Fiat 500 (2010-2014) – diagrama da caixa de fusíveis

Ano de fabrico: 2010, 2011, 2012, 2013, 2014.

Fusível de isqueiro (tomada de alimentação) no Fiat 500 (2010-2014)) é o rastilho F85 Na caixa de fusíveis no compartimento do motor.

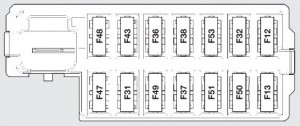

Caixa de fusíveis no tablier

Fiat 500 – fusíveis – painel de instrumentos
Descrição Não. Amps [A]
Entrega do feixe de imersão direito F12 7,5
Fonte de alimentação para o feixe de cruzamento à esquerda e

Controlo direccional dos faróis

F13 7,5
Luzes para luzes de tecto dianteiras e traseiras;

Luzes de portas e de arranque.

F32 7,5
Tomada de diagnóstico;

Rádio automóvel;

Ar condicionado;

EOBD.

F36 10
Interruptor de luz de paragem;

Nó do painel de instrumentos.

F37 5
Sistema de fecho de porta central F38 20
Bomba de lavagem do pára-brisas, janela traseira F43 15
Janela eléctrica no lado do condutor F47 20
Janela de energia do lado do passageiro F48 20
Sensor de estacionamento;

Interruptores de retroiluminação;

Espelhos eléctricos.

F49 5
Interruptor de rádio automóvel;

Convergência;

Ar condicionado;

Parar as luzes;

Embraiagem.

F51 7,5
Nó do painel de instrumentos F53 5
READ  Fiat Freemont (2011-2016) - caixa de fusíveis

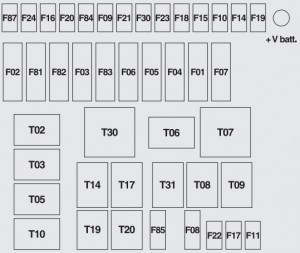

Caixa de fusíveis no compartimento do motor

Fiat 500 – fusíveis – compartimento do motor
Descrição Não. Amps [A]
Ventilador do sistema A/C F08 30
Mostrar F09 15
Buzzers F10 15
Sistema de controlo do motor (cargas secundárias) F11 10
Faróis principais F14 15
Motor de tejadilho F15 20
Janela traseira aquecida;

Desembaçamento de espelhos.

F20 30
Lâmpadas de nevoeiro F30 15
Tomada frontal

(com ou sem ficha de isqueiro).

F85 15
