Fiat Punto Evo (2010-2012) – diagrama da caixa de fusíveis
Ano de fabrico: 2010, 2011, 2012.
Fusível de isqueiro (tomada de alimentação) num Fiat Punto é o fusível F51 na caixa de fusíveis

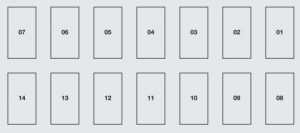

Caixa de fusíveis no tablier
| Descrição | Não. | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Feixe de passagem à direita | 1 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Passando a luz à esquerda;
Corrector de alinhamento de faróis. |
8 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fornecimento de energia INT/A para bobinas de relé em
caixa de fusíveis no compartimento do motor e bobinas de relé no computador do corpo. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Candeeiro de tecto, luz de arranque,
Luz do compartimento de armazenamento do painel de instrumentos |
2 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fonte de alimentação + bateria para tomada
Diagnóstico EOBD, Unidade de controlo automático de ar condicionado, Sirenes de alarme, Rádio, Blue&Me™ unidades de cabeça. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fornecimento de INT para o conjunto de instrumentos;
Interruptor do pedal do travão (contacto normal aberto – N. O.); Terceiro semáforo. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Actuador de bloqueio/desbloqueio de portas;
Actuador de activação de bloqueio morto; Actuador de desbloqueio da tampa da bota. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bomba de lavagem eléctrica
pára-brisas, janela traseira. |
6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor do elevador de vidro da porta
frente do lado do condutor. |
14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor do elevador de vidro da porta
lado do passageiro da frente. |
7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fornecimento de INT para iluminar o conjunto do interruptor;
Painéis de reconhecimento de pressão de pneus TPMS; Espelhos retrovisores móveis Exterior eléctrico; Unidades de controlo de telhado com abertura eléctrica; Infotelemática da tomada da minha porta; Espelho interior electrocromático. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Conjunto de instrumentos | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interruptor de pedal de alimentação INT
travão (contacto NC); Ligar o pedal da embraiagem; Montagem de aquecedor interno; Blue&Me™ painéis de controlo; Sistema de adaptação para instalação de um rádio; Painéis de estabilização de tensão; Luzes de inversão de marcha no pára-choques; Sensor de travagem servo-freio; Bobinas de retransmissão na caixa Fusíveis no compartimento do motor. |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

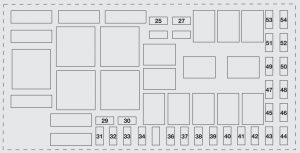

Caixa de fusíveis no compartimento do motor
| Descrição | Não. | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sistema áudio Hi-Fi completo
com rádio; Unidade principal e altifalante de subwoofer. |
09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sinal sonoro | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Semáforo à esquerda;
Direito de semáforo. |
14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressor A/C | 15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressor A/C | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Janela traseira aquecida | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bomba de combustível eléctrica no depósito | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Luz de nevoeiro esquerdo;
Luz de nevoeiro da direita. |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tomada de corrente (adaptação) | 85 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tomada eléctrica na cabina;
Mais leve. |
86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sensor de estado de carga IBS
bateria |
87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aquecimento do espelho externo
Do lado do condutor; aquecimento espelho exterior Lado dos passageiros. |
88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

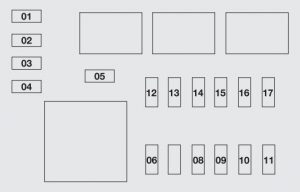

Caixa de fusíveis no compartimento do porta-bagagens
| Descrição | Não. | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sistema de abertura eléctrica
telhado de abertura. |
17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Painel de gestão
sistema de alarme. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tomada actual em
compartimento da bagageira. |
05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Painel de reconhecimento de pressão
em pneus TPMS, |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grátis | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
