Fiat Uno II – diagrama da caixa de fusíveis
Ano de fabrico: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Fusível de isqueiro (tomada de alimentação) no Fiat Uno é o fusível 6 na caixa de fusíveis.

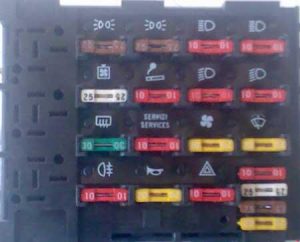

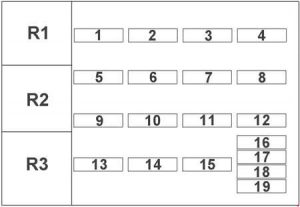

Caixa de fusíveis
| Não. |
Amps [A] |
Descrição |
| 1 | 7.5 | Parque de estacionamento da frente à esquerda;
Farolim traseiro direito; Iluminação de isqueiro; Controlo de aquecimento e relógio; Iluminação do relógio digital. |
| 2 | 7.5 | Luz de estacionamento frontal direita e
Luz traseira traseira traseira esquerda; Iluminação do painel de instrumentos; Iluminação da chapa de matrícula traseira. |
| 3 | 10 | Farol esquerdo (farol alto) |
| 4 | 10 | Farol direito (farol alto) |
| 5 | 25 | Ventilador e buzina de arrefecimento do motor (conforto). |
| 6 | 10 | Lâmpadas adicionais;
Isqueiro; Fornecimento de rádio; Sensores de calço de disco; Indicador económico (modelos ES). |
| 7 | 10 | Passando a luz à esquerda;
Luzes traseiras de nevoeiro. |
| 8 | 10 | Feixe de passagem à direita |
| 9 | 20 | Janela da porta traseira aquecida |
| 10 | 10 | Semáforos;
Indicadores de direcção; Luzes de aviso do painel de instrumentos; Indicador de economia do conta-rotações; Verificar o sistema de controlo. |
| 11 | 20 | Ventilador de aquecimento;
Luz de leitura digital com relógio. |
| 12 | 20 | Limpa pára-brisas e lavador de pára-brisas;
Limpa pára-brisas traseiro e lavador de pára-brisas; Verificar a iluminação do painel do sistema. |
| 13 | 10 | Faróis de nevoeiro dianteiros |
| 14 | 20 | Reserva (Conforto);
Trompa (Super). |
| 15 | 10 | Luzes de advertência |
| 16 | – | Reserva |
| 17 | – | Reserva |
| 18 | – | Reserva |
| 19 | – | Reserva |
| Rastilhos adicionais na lateral
bloco fusível principal |
||
| Fusíveis
(903, 999, 1116, 1299/1301 e 1301 cc Turbo IE) |
||
| A | 20 | Faróis de nevoeiro dianteiros |
| B | 30 | Ventilador de arrefecimento
(modelos Turbo ie) |
| C | 10 | Ventoinha de refrigeração do injector de combustível
(modelos Turbo ie) |
| D | 30 | Vidros eléctricos |
| E | 10 | Bomba de combustível (modelos Turbo ie) |
| Fusíveis
(mais tarde 903, 999, 1108, 1372 ie e 1372 cc Turbo ie) |
||
| A | 30 | Vidros eléctricos |
| B | 25 | Sistema de fecho central |
| C | 10 | Ventilador de arrefecimento do injector |
| D | 20 | Lavadores de faróis |
| E | 20 | Luz de nevoeiro e luz de aviso. |
| F | – | Reserva |
| G | 10 | Bomba de combustível
(modelos com injecção de combustível). |
| – | 10 | Sensor lambda aquecido |
| Rastilhos adicionais no suporte
relé da coluna de direcção |
||
| – | 10 | Circuito monitor antiderrapante |
| – | 25 | Circuito de alimentação antiderrapante |

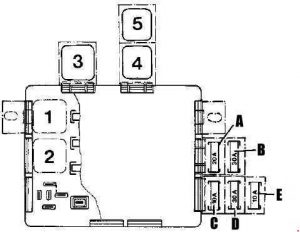

Rastilhos e relés adicionais em modelos Turbo de 1301 cc, ou seja
| Não. |
Descrição |
| 1 | Relé de buzina |
| 2 | Relé do vidro traseiro aquecido |
| 3 | Relé de luz nevoeiro |
| 4 | Relé do ventilador do radiador |
| 5 | Relé elevador de janela |
