Diagramas de fusíveis e caixas de relés – Honda Civic
Aplica-se a veículos fabricados ao longo dos anos:
1984, 1985, 1986, 1987.

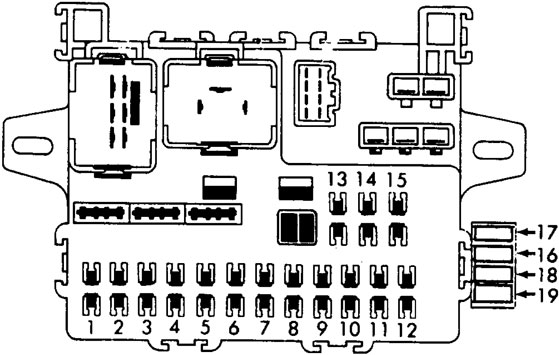

Caixa de fusíveis no compartimento de passageiros
| Número |
Amps [A] |
Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Sistema de aviso de travagem, sistema de carregamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Limpadores e lavadores de pára-brisas, tejadilhos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Luzes de marcha atrás, relógio e indicadores, aviso de cinto de segurança, tacómetro e indicadores de aviso, sinais de mudança de direcção (CRX), indicador de mudança de direcção (CRX), indicador de tracção às 4 rodas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Controlo de emissões, ventilador do radiador, unidade de controlo do alternador (’84 CRX 1300), indicador de upshift (’84 CRX 1300), indicador de carga (’86-’87 Civic), sistema de carga (’86-’87 CRX), comandos 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Luzes de travão, buzina | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Luz de porta-bagagens, iluminação interior, aviso de chave, relógio e rádio, acendedor de cigarros, luzes de marcação frontal (’86-’87) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Luzes de tablier e de consola, luzes de marcação frontal (’84-’85), luzes de marcação traseira, luzes de licença, luzes de estacionamento, luzes traseiras, unidade de controlo de emissões (’86-’87 Wagon) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Ar condicionado, ventilador do radiador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Controlos para ar condicionado, ventilador e aquecedor, desembaciador do vidro traseiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Ar condicionado, ventilador do radiador, tecto solar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 86-87 (CRX) : Ar condicionado, ventilador do radiador, tecto solar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Vidro traseiro defogger | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | 86-’87 (CRX): Controlo das emissões | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Vagão Cívico: libertação da escotilha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Compartimento do motor
O painel de fusíveis está localizado no compartimento do motor junto à bateria
| Número |
Amps [A] |
Descrição |
| 1 | 55 | Distribuição de energia principal e fusível de perigo |
| 2 | 45 | Interruptor de ignição |
| 3 | 45 | Caixa de fusíveis para painel de instrumentos, faróis |
