Hyundai Accent (2018-2019) – diagrama da caixa de fusíveis
Ano de fabrico: 2018, 2019.
Fusíveis Isqueiros (tomada) em acento Hyundai (2018-2019) é o fusível nº 2 (isqueiro) e o nº 6 (tomada acessória) na caixa de fusíveis do painel de instrumentos.
Painel de instrumentos
| Nome | Amps [A] | Descrição |
| BLOQUEIO DE PORTA | 20 | Bloco de conectores I/P
(Porta da cauda desbloqueia o relé, Fechar e desbloquear relé de porta, desbloqueio de relé com duas voltas). |
| POWER OUTLET | 20 | Tomada de alimentação |
| SEGURANÇA P/JANELA | 25 | Módulo de segurança de janela eléctrica do condutor |
| STOP LAMP | 15 | Bloco de conectores I/P (módulo de sinal electrónico de paragem) |
| T/SIGNAL LAMP | 15 | BCM, SLM |
| C/LUZ | 20 | Isqueiro |
| ESPELHO AQUECIDO | 10 | Alimentação eléctrica para espelhos exteriores de condutor e passageiro;
Módulo de controlo de ar condicionado. |
| DRL | 10 | BCM |
| P / WINDOW RH | 25 | Interruptor da janela principal;
Interruptor da janela do passageiro. |
| S / AQUECEDOR | 20 | Módulo de controlo para aquecimento dos bancos dianteiros |
| SPARE1 | 10 | – |
| INICIAR | 7,5 | Com chave inteligente:
ECM/PCM; Bloco de conectores E/R (relé de arranque); Módulo de controlo de chave inteligente; Interruptor de alcance de transmissão; Interruptor de ignição; Interruptor de embreagem; Sem chave inteligente: Relé de alarme de intrusão; Interruptor de alcance de transmissão; Fechadura de ignição; Interruptor de embreagem. |
| TAIL LAMP RH | 7,5 | Farol direito;
Luz de combinação traseira (OUT) direita; Luz de placa de números à direita; Luz de combinação traseira (IN) direita; ILL (+). |
| MÓDULO2 | 10 | Módulo FCA;
Interruptor de Crash Pad. |
| TCU | 15 | Bloco de conectores E/R (Fusível – B/UP LAMP);
A/T alavanca de mudanças; Interruptor de alcance da ponte do propulsor; Interruptor de luz de paragem. |
| P/WINDOW LH | 25 | Interruptor da janela principal |
| SPARE2 | 25 | – |
| FOG LAMP REAR | 10 | Luzes traseiras de nevoeiro |
| DIRECÇÃO AQUECIDA | 15 | Aquecimento do volante |
| LH TAIL LAMP LH | 7,5 | Farol esquerdo;
Luz de combinação traseira (OUT) esquerda; Luz da placa de matrícula à esquerda; Luz de combinação traseira (IN) à esquerda; |
| MÓDULO3 | 7,5 | Módulo de controlo de aquecimento dos bancos dianteiros;
Som; Espelho electrocrómico; Módulo de controlo de ar condicionado; Mola do relógio; Indicador de alavanca de mudanças A/T. |
| ABS3 | 7,5 | Bloco de conectores E/R (conector de controlo universal);
Módulo ESC |
| TRAVÃO DE TRAVÃO | 10 | Módulo de controlo de chave inteligente;
Interruptor de luz de paragem. |
| BCM | 10 | BCM |
| FOG LAMP FRONT | 15 | Bloco de conectores I/P (relé de luz de nevoeiro frontal) |
| A/C1 | 7,5 | Bloco de conectores E/R (relé soprador);
Módulo de controlo de A/C. |
| MÓDULO5 | 10 | Motor do tejadilho;
Módulo de controlo de aquecimento dos bancos dianteiros. |
| MÓDULO7 | 10 | Unidade TPMS |
| ECU | 10 | ECM/PCM;
Módulo imobilizador; Módulo de controlo de chave inteligente. |
| SUNROOF | 15 | Motor de tejadilho |
| IMMO. | 10 | Módulo de imobilizador |
| MÓDULO6 | 10 | Electroíman-chave |
| SPARE4 | 10 | – |
| MÓDULO4 | 7,5 | SLM;
BCM; Módulo de controlo de chave inteligente. |
| SPARE5 | 10 | – |
| SACO DE AR | 10 | Módulo de controlo SRS,;
Sensor de detecção de presença. |
| MÓDULO1 | 7,5 | BCM;
SLM; Fechadura com chave. |
| CHAVE SMART | 25 | Módulo de Controlo de Chave Inteligente |
| A/C2 | 7,5 | – |
| WIPER RR | 15 | Interruptor multifunções;
Motor do limpa pára-brisas traseiro; Relé do limpa pára-brisas traseiro. |
| WIPER FRT | 25 | Interruptor multifunções;
Motor limpador de pára-brisas; Bloco de conectores E/R (relé limpa pára-brisas). |
| ACC | 10 | Bloco de conectores I/P (relé de saída de potência);
BCM; SLM; Áudio; Fechadura com chave; Interruptor de alimentação do espelho externo; Módulo de controlo de chave inteligente; Conector USB para carregamento. |
| SPARE3 | 20 | – |
| A/BAG IND | 7,5 | Conjunto de instrumentos;
Módulo de controlo de ar condicionado. |
| CLUSTER | 7,5 | Conjunto de instrumentos |
| MDPS2 | 7,5 | Unidade MDPS |
| AUDIO | 20 | Áudio |
| QUARTO LP | 10 | Bloco de conectores I/P (relé de iluminação interior);
Candeeiro de consola suspensa; Módulo de controlo de ar condicionado; SLM; BCM; Sensor de luz automático; Módulo TPMS; Conjunto de instrumentos; Conector de ligação de dados; Luz interior; Lâmpada de arranque; Espelho electrocrómico. |

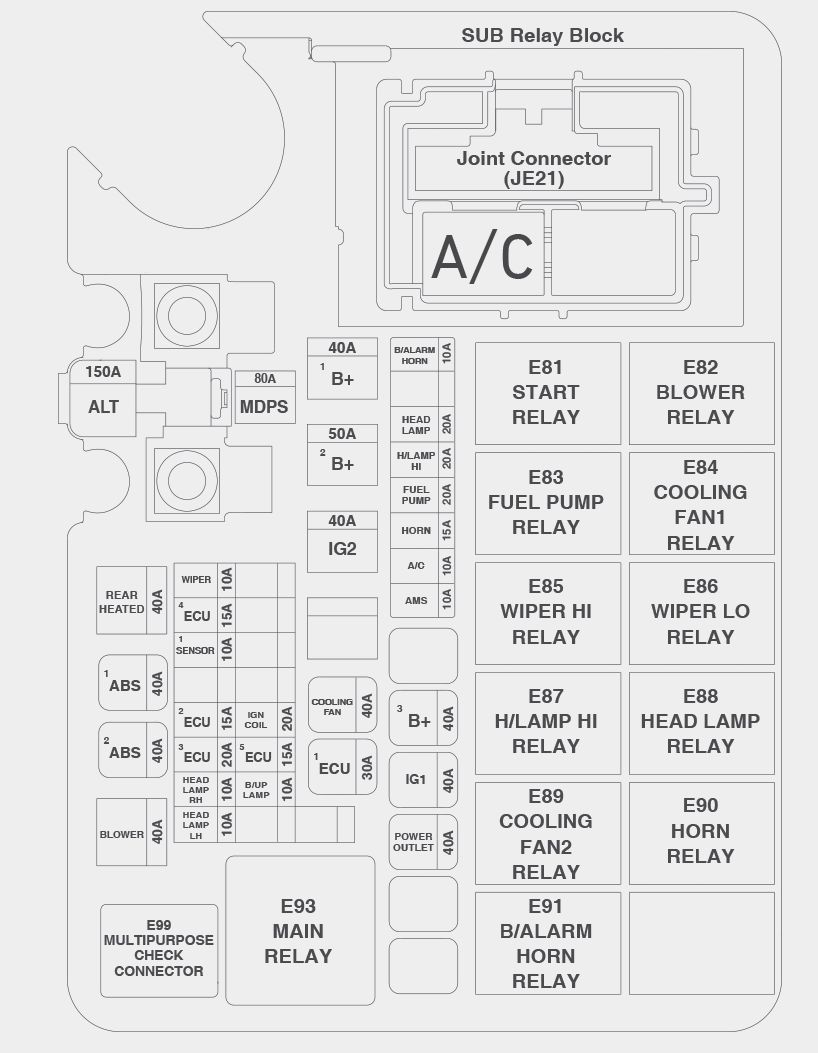

Compartimento do motor
| Tipo | Não. | Nome da estafeta |
| MICRO | AC | Relé de ar condicionado |
| E81 | Relé de partida | |
| E82 | Relé soprador | |
| E83 | Relé de bomba de combustível | |
| E84 | Relé de ventilador de arrefecimento 1 | |
| E85 | Relé limpa pára-brisas de alta velocidade | |
| E86 | Relé do limpa-vidros de baixa velocidade | |
| E87 | Estafeta H/LAMP HI | |
| E88 | Relé de farol | |
| E89 | Relé de ventilador de arrefecimento 2 | |
| E90 | Relé de buzina | |
| E91 | Relé de buzina | |
| MINI | E93 | Relé de buzina |
Compartimento do motor (tampa do terminal da bateria)
| Nome | Amps [A] | Descrição |
| MDPS | 80 | Unidade MDPS |
| ALT | 150 | Bloco de conectores E/R (fusível – ABS1, ABS2, BLOWER, REAR HEATED) |
| CALOR REAR | 40 | Bloco de conectores I/P (relé defogger traseiro) |
| ABS1 | 40 | Módulo ESC;
Conector de controlo universal. |
| ABS2 | 40 | Módulo ESC |
| BLOWER | 40 | Bloco de conectores E/R (relé soprador) |
| WIPER | 10 | Motor do limpa pára-brisas frontal;
Interruptor multifunções; Bloco de conectores E/R (relé limpa pára-brisas de baixa velocidade) |
| ECU4 | 15 | ECM/PCM |
| SENSOR1 | 10 | Válvula de controlo de óleo #1/#2;
Bloco de conectores E/R (relé 1/2 do ventilador de arrefecimento); Sensor de oxigénio (topo); Sensor de oxigénio (fundo); Válvula solenóide de entrada variável; Bloco auxiliar de relé (relé de ar condicionado); Válvula solenóide de controlo de sopro; Válvula de fecho de vasilha. |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| HEAD LAMP RH | 10 | Farol da direita |
| CABEÇA LAMP LH | 10 | Farol esquerdo |
| IGN COIL | 20 | Bobina de ignição 1 a 4;
Condensador |
| 5 ECUS | 15 | ECM/PCM;
Bloco de conectores E/R (relé da bomba de combustível) |
| B/UP LAMP | 10 | Interruptor da lâmpada de reserva |
| B + 1 | 40 | Bloco de conectores I/P
(Fuse – DRL, FOGLAMP FRONT, conector de alimentação (AUDIO, ROOM LAMP)) |
| B + 2 | 50 | Bloco de conectores I / P (fusível – IMMO, SMART KEY1, BRAKE SWITCH, BCM, SAFETY P/WINDOW, S/HEATER, SUNROOF, relé de pára-brisas) |
| IG2 | 40 | Interruptor de ignição;
Caixa de relé PDM (relé IG2); Bloco de conectores E/R (relé de arranque). |
| VENTILADOR DE RESFRIAMENTO | 40 | Bloco de conectores E/R (relé 1/2 ventilador de arrefecimento) |
| ECU1 | 30 | Bloco de conectores E/R (fusível – ECU3, ECU4, relé principal) |
| B/ALARM HORN | 10 | Estafeta B/Horn |
| LÂMPAGO SEDE | 20 | Bloco de conectores E/R (relé de faróis) |
| H/LAMP HI | 20 | Sem DRLs:
Bloco de conectores E/R (Relé H/lâmpada HI) COM DRL: SLM; BCM. |
| BOMBA DE COMBUSTÍVEL | 20 | Bloco de conectores E/R (relé da bomba de combustível) |
| HORN | 10 | Bloco de conectores E/R (relé de buzina) |
| A/C | 10 | Bloco auxiliar de relé (relé de ar condicionado) |
| AMS | 10 | Sensor de bateria |
| B + 3 | 40 | Bloco de ligação do painel de instrumentos (fusível – T/SIGNAL LAMP, BLOQUEIO DE PORTA, relé de lâmpada traseira) |
| IG1 | 40 | Interruptor de ignição;
Caixa de relé PDM (relé IG1, relé ACC). |
| POWER OUTLET | 40 | Bloco de conectores I/P (relé de saída de potência) |

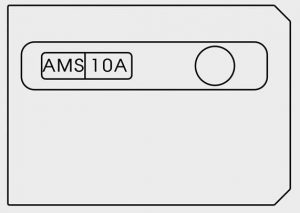

Compartimento do motor (tampa do terminal da bateria)
