Jeep Wrangler JK – diagrama da caixa de fusíveis
Ano de fabrico: 2011, 2012, 2013, 2014, 2015, 2016.

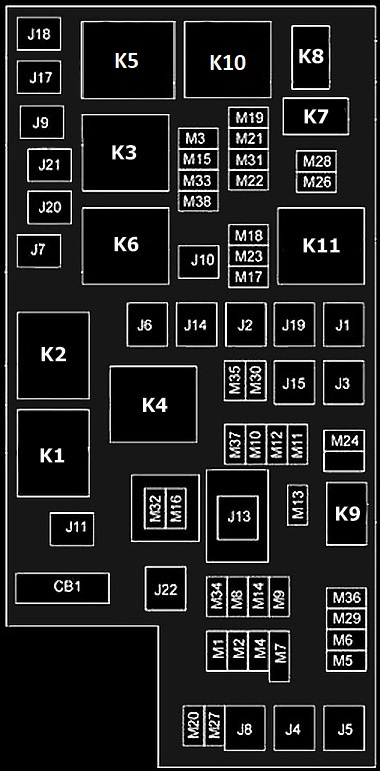

Módulo de fornecimento de energia totalmente integrado ( TIPM) está localizado no compartimento do motor perto da bateria.
Este centro contém cartuchos de fusíveis, mini-fusíveis e relés. Uma etiqueta identificando cada componente é impressa no interior da capa.
| Depressão | Rastilho de cassete | Mini rastilho | Descrição | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Pink | Módulo de caixa de distribuição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Natural | Nó da porta do condutor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Natural | Nó da porta do passageiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A verde | Sistema de travagem anti-bloqueio (ABS)/bomba de controlo de estabilidade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Pink | Sistema de travão anti-bloqueio (ABS)/válvula de controlo de estabilidade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A verde | PZEV Sec/flexível motor de combustível | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Pink | Válvula de afinação do relé/colector do lava faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Pink | Estabilizador transversal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J12 | 30 Amp Pink | Motor/ventilador do ventilador traseiro do ventilador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A amarelo | Admissão após desligar o interruptor de ignição (IOD) – principal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A verde | Descongelador da janela traseira | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 40 A verde | Ventilador frontal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A verde | Solenóide de arranque | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A azul | Módulo de Controlo do Powertrain (PCM);
Gama de caixas de velocidades |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A amarelo | Ventilador do radiador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Pink | Limpa pára-brisas frontal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A azul | Arruela dianteira/traseira | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | – | Reserva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A azul | Interruptor central de luz de paragem montada em altura (CHMSL)/interruptor de alimentação da luz de paragem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | 20 Um amarelo | Luz de relé de reboque (luz de paragem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | 20 Um amarelo | Relé de bloqueio do eixo dianteiro/traseiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | 25 Amp Natural | Inversor de energia – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | 20 Um amarelo | Tomada eléctrica 1;
Sensor de chuva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 Um amarelo | Tomada de alimentação 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | 20 Um amarelo | Assento aquecido frontal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M9 | 20 Um amarelo | Banco traseiro aquecido – se equipado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 15 A azul | Ignição desligada – sistema de entretenimento automóvel, receptor áudio digital por satélite (SDARS), DVD, módulo mãos-livres, RADIO, antena, abridor universal de portas de garagem, luz de casa de banho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | 10 A vermelho | (Ignição desligada) Sistema de controlo climático, lâmpada debaixo da tampa do compartimento do motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | 30 A verde | Amplificador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 Um amarelo | Ignição off-take – nó do compartimento da cabina, módulo de controlo sem fios, SYRENA, interruptor de controlo multifunções | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | 20 Um amarelo | Rebocar um reboque (apenas exportação) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 Um amarelo | Sistema de controlo climático, espelho retrovisor, nó do compartimento da cabina, interruptor do tablier, interruptor de controlo multifunções, monitor de pressão dos pneus, módulo de vela de incandescência – apenas exportação diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | 10 A vermelho | Módulo de airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | 15 A azul | Lâmpada de cauda esquerda/licença/estacionamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | 15 A azul | Lâmpada de cauda direita/parking/running | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | 25 Amp Natural | Desligamento automático (ASD #1 e #2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | 15 A azul | Iluminação interior da cabina, montagem do interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | 20 Um amarelo | Desligamento automático (ASD #3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | 10 A vermelho | Buzina direita (alta/baixa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | 10 A vermelho | Buzina esquerda (alta/baixa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | 25 Amp Natural | Limpador de pára-brisas traseiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | 20 Um amarelo | Bomba de combustível, bomba de elevação a diesel – apenas exportação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | 10 A vermelho | Interruptor da janela, interruptor da janela do condutor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | 10 A vermelho | Fonte de alimentação do interruptor de ignição, módulo sem fios | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | 10 A vermelho | Módulo de controlo do comboio de tracção | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | 10 A vermelho | Sistema de acionamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | 15 A azul | Motor do limpa pára-brisas frontal, cabo de diagnóstico J1962 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | 20 Um amarelo | Lâmpadas de substituição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | 10 A vermelho | Controlador de airbag, TT EUROPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | 10 A vermelho | Controlador Powertrain | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A vermelho | Assistência de parque, sistema de ar condicionado, lavador de faróis, bússola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | 10 A vermelho | Espelhos aquecidos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | 20 Um amarelo | Tomada de alimentação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A vermelho | Sistema de travagem antibloqueio, controlo electrónico de estabilidade, interruptor da luz de paragem, relé da bomba de combustível | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | 25 Amp Natural | Bloqueio/desbloqueio de motores | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Estafetas
| Número | Descrição | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1 | Ignição (trabalho/acessórios) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Ignição (funcionamento) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Arrancador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Ignição (Run-Start) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Módulo de controlo de transmissão (MTC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Vidro traseiro (capota dura) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Não utilizado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Não utilizado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Não utilizado | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Desligamento automático | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Controlo do ventilador do radiador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
