Mazda 2 (2011) – diagrama da caixa de fusíveis
Ano de fabrico: 2011.
Fusível de isqueiro (tomada de alimentação) em Mazda 2 (2011) é o fusível 3 na caixa de fusíveis do lado esquerdo.

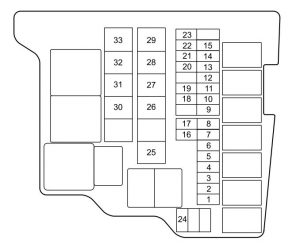

Bloco do fusível (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | |||
| 2 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 3 | F.FOG | 15 | Luzes de nevoeiro* |
| 4 | P / W | 20 | Janelas operadas electricamente |
| 5 | HORN | 10 | Trompa |
| 6 | EGI | 10 | Sistema de controlo do motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Ar condicionado |
| 10 | TAIL | 15 | Luzes traseiras;
Luzes de estacionamento; Iluminação da placa numérica. |
| 11 | STOP | 10 | Stoplights |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Descongelador da janela traseira |
| 14 | HAZARD | 10 | Luzes de emergência;
Sinais de viragem. |
| 15 | D / L | 20 | Fechaduras eléctricas para portas |
| 16 | BAR ENG | 15 | Sensor de fluxo de ar;
Sistema de controlo do motor |
| 17 | ENG INJ | 15 | Sistema de controlo do motor |
| 18 | |||
| 19 | |||
| 20 | H / L LO RH | 15 | Farol (à direita) |
| 21 | H / L LO LH | 15 | Farol (esquerda) |
| 22 | |||
| 23 | |||
| 24 | QUARTO | 15 | Luz aérea |
| 25 | |||
| 26 | IG KEY 1 | 40 | Para a protecção de vários circuitos |
| 27 | |||
| 28 | FAN 2 | 30 | Ventilador de arrefecimento |
| 29 | |||
| 30 | IG KEY 2 | 30 | Para a protecção de vários circuitos |
| 31 | |||
| 32 | |||
| 33 | BLOWER | 30 | Motor do ventilador |

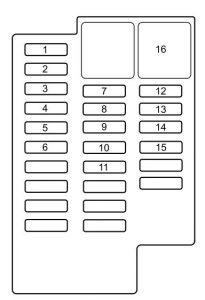

Bloco de fusíveis (lado esquerdo)
| Item | Descrição | Amp [A] | Descrição |
| 1 | MTC | ||
| 2 | ILLUMI | 7,5 | Iluminação do painel de instrumentos |
| 3 | CIGAR | 15 | Tomada acessória;
Mais leve. |
| 4 | MIRROR | 7,5 | Espelho de controlo de potência |
| 5 | M.DEF | 7,5 | Descongelamento de espelhos |
| 6 | S.WARM | Aquecimento dos bancos | |
| 7 | A / C | 7,5 | Ar condicionado |
| 8 | F.WIP | 20 | Limpa pára-brisas e lavador de pára-brisas |
| 9 | R.WIP | 10 | Limpador e lavador de vidros traseiro |
| 10 | STARTER | Arrancador | |
| 11 | METER 2 | ||
| 12 | ENG | 10 | Sistema de controlo do motor |
| 13 | METER | 10 | Conjunto de instrumentos |
| 14 | SAS | 10 | Airbag;
DSC. |
| 15 | AUDIO 3 | ||
| 16 | P / W | 30 | Janelas de energia |
