Mazda Premacy (1999-2005) – caixa de fusíveis

Diagramas de fusíveis e caixas de relé – Mazda Premacy

Aplica-se a veículos fabricados ao longo dos anos:

1999, 2000, 2001, 2002, 2003, 2004 i 2005.

Índice:

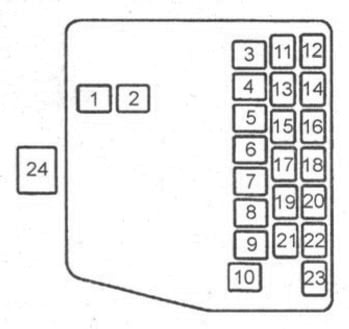

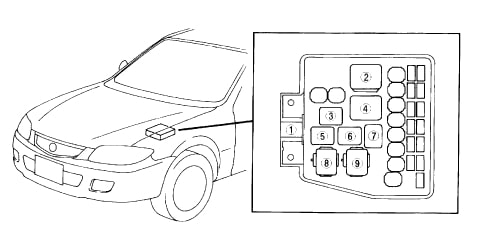

Localizado no lado esquerdo do compartimento do motor, ao lado da bateria.

Descrição

1	40A – Aquecedor
2	60A ABS – Sistema de travagem antibloqueio
3	60A – Para a protecção de vários circuitos
4	30А – Aquecedor adicional
5	40А – Velas de ignição (diesel)

6	reserva
7	30A – Motor de ventilador de arrefecimento eléctrico
8	40A – iluminação interior, fechadura eléctrica da porta
9	30А – Ventilador de ar condicionado adicional
10	30A – Unidade de controlo do motor
11	10A – Ar condicionado
12	10А – Sinal de arranque
13	15А – Sinal
14	15А – Luzes de advertência
15	15A – Dimensões
16	7.5A – Para a protecção de vários circuitos
17	15А – Luzes de nevoeiro
18	15А – Lâmpada de nevoeiro
19	15A – luzes de travão
20	15А – Farol direito

21	15A – Farol – esquerda
22	reserva
23	15А – Faróis
24	100A – Rastilho principal, para protecção de todos os circuitos

Descrição

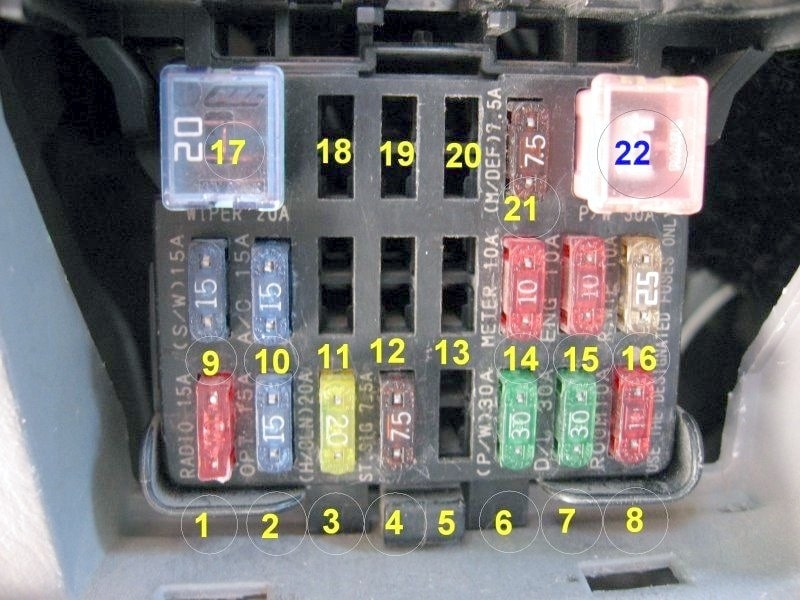

Localizado na parte inferior do painel de instrumentos.

Descrição

1	15А – Dispositivo áudio, janela traseira aquecida, isqueiro
2	15А – Tomada adicional no arranque, sistema 100 V (opcional)
3	30A – Limpador de faróis
4	7.5A – Arranque, ignição
5	reserva
6	30A – Elevador de pára-brisas
7	30А – Sistema de fecho central
8	10A – Iluminação interior e da bagageira, conector de diagnóstico OBD (sob painel),
9	15A – Assentos aquecidos
10	15A – Ar condicionado, relé de aquecimento do vidro traseiro
11	reserva
12	reserva

13	reserva
14	10A – Painel de instrumentos, sob o conector de diagnóstico da tampa do compartimento do motor, indicadores
15	10А- relé principal, unidade ABS, sistema de estabilização da moeda, SRS
16	10A – Limpador e lavador de vidros traseiro
17	20А – Agente de limpeza e lavador
18	reserva
19	reserva
20	reserva
21	7.5А – Espelhos aquecidos
22	30A – Elevadores de vidro
