Mazda 5 (2014-2017) – diagrama da caixa de fusíveis
Ano de fabrico: 2014, 2015, 2016, 2017.
Fusível de isqueiro (tomada de alimentação) em Mazda 5 é o fusível 8 na caixa de fusíveis do lado do passageiro.

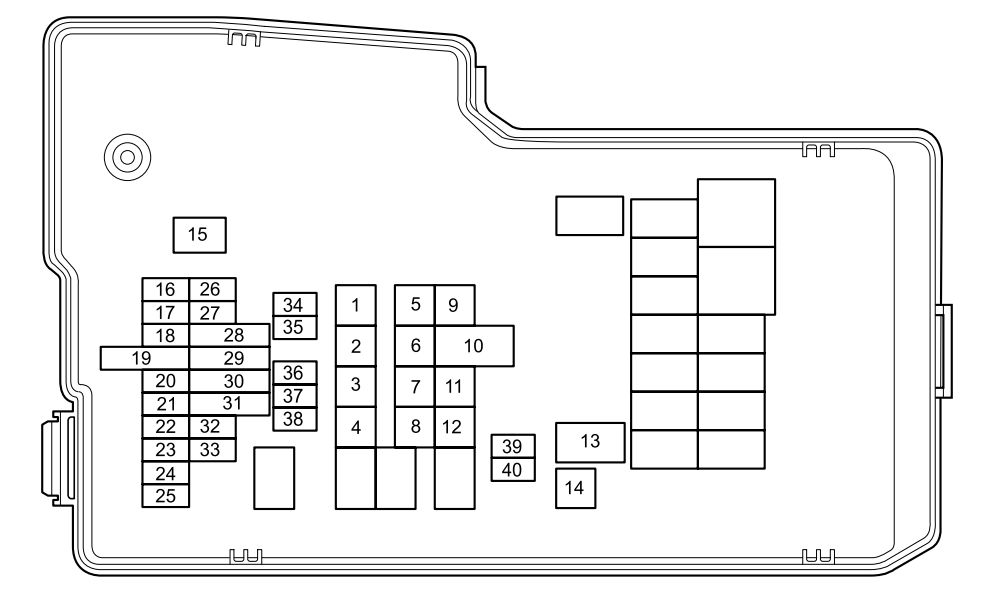

Bloco do fusível (compartimento do motor)
| Não. | Descrição | Amps [A] | Descrição |
| 1 | IG KEY1 | 50 | Para a protecção de vários circuitos |
| 2 | AD FAN | 30 | Ventilador de arrefecimento |
| 3 | GLOW2 HEATER2 | 30 | Ar condicionado |
| 4 | EGI PRINCIPAL | 40 | Sistema de controlo do motor |
| 5 | FAN 2 | – | – |
| 6 | ABS P | 40 | ABS;
DSC. |
| 7 | P.SLIDE L | – | – |
| 8 | MTC | 20 | Sistema de controlo da ponte do propulsor |
| 9 | AQUECEDOR 1 | 40 | Ar condicionado |
| 10 | DCDC2 | – | – |
| GLOW1 HEATER3 | 30 | Ar condicionado | |
| 11 | BTN | 60 | Para a protecção de vários circuitos |
| 12 | IG KEY2 | 40 | Para a protecção de vários circuitos |
| 13 | FAN1 | 30 | Ventilador de arrefecimento |
| NA BOMBA | – | – | |
| 14 | P.SLIDE R | – | – |
| 15 | EHPAS | 80 | Direcção assistida |
| 16 | FOG | 15 | Luzes de nevoeiro* |
| 17 | D.LOCK | 20 | Fechadura eléctrica da porta |
| 18 | P.WIND | 20 | Fornecimento de janelas |
| 19 | NA BOMBA | – | – |
| MTC | – | – | |
| 20 | HEAD HI | 20 | Semáforos |
| 21 | ENG + B | 10 | Sistema de controlo do motor |
| 22 | STOP | 10 | Stoplights |
| 23 | F.WARMER
BOMBA DE COMBUSTÍVEL |
20 | Bomba de combustível |
| 24 | HAZARD | 10 | Luzes de emergência;
Indicadores de direcção. |
| 25 | QUARTO | 15 | Luzes aéreas |
| 26 | TAIL | 15 | Luzes traseiras;
Luzes de estacionamento; Iluminação da chapa de matrícula. |
| 27 | A / C MAG | 10 | Ar condicionado |
| 28 | ABS V | 20 | ABS;
Sistema de controlo dinâmico da estabilidade. |
| HORN | – | – | |
| 29 | ROOF DO SOL | 20 | Tecto de abrir * |
| AUDIO1 | – | – | |
| 30 | H / CLEAN | – | – |
| DCDC3 | – | – | |
| 31 | HORN | 15 | Trompa |
| ABS V | – | – | |
| 32 | TAIL | – | – |
| 33 | ILLUMI | 7,5 | Iluminação do painel de instrumentos |
| 34 | ENG INJ | 25 | Sistema de controlo do motor |
| 35 | BAR ENG | 15 | Sistema de controlo do motor |
| 36 | – | – | – |
| 37 | M.DEF | 7,5 | Descongelador de espelhos |
| 38 | DEFOG | 25 | Descongelador da janela traseira |
| 39 | HEAD LO L | 15 | Faróis de feixe de cruzamento (esquerda) |
| 40 | HEAD LO R | 15 | Faróis de feixe de cruzamento (direita) |
| * Alguns modelos | |||

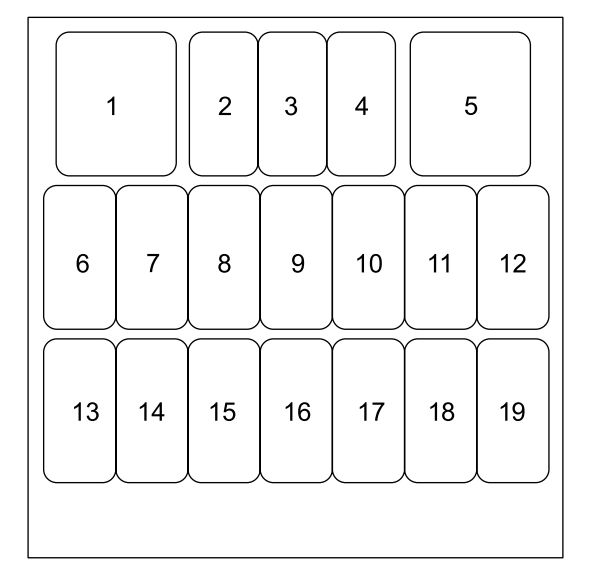

Bloco de fusíveis (lado do passageiro)
| Não. | Descrição | Amps [A] | Descrição |
| 1 | P / W | 30 | Fornecimento de janelas |
| 2 | M.DEF | – | – |
| 3 | STARTER | 10 | Sistema de controlo do motor |
| 4 | ENG3 | 20 | Sistema de controlo do motor |
| 5 | P / W | – | – |
| 6 | P.OUTLET | 15 | Tomadas acessórias (compartimento de carga) |
| 7 | SHIFT / L | 5 | Sistema de controlo da ponte do propulsor |
| 8 | CIGAR | 15 | Tomadas acessórias (painel de instrumentos);
Mais leve. |
| 9 | MIRROR | 7,5 | Controlo de espelhos |
| 10 | A / C | 10 | Ar condicionado |
| 11 | F.WIP | 25 | Limpadores e lavadores de pára-brisas |
| 12 | R.WIP | 15 | Limpa-vidros traseiro |
| 13 | ENG | – | – |
| 14 | METER | 10 | Conjunto de instrumentos |
| 15 | SAS | 10 | Airbag |
| 16 | S.WARM | 15 | Aquecedor de bancos * |
| 17 | ABS / DSC | – | – |
| 18 | EHPAS | 5 | Direcção assistida |
| 19 | ENG2 | 15 | Sistema de controlo do motor |
| * Alguns modelos | |||
