Diagramas de fusíveis e caixas de relé – Mazda Protegé
Aplica-se a veículos fabricados ao longo dos anos:
2000, 2001.

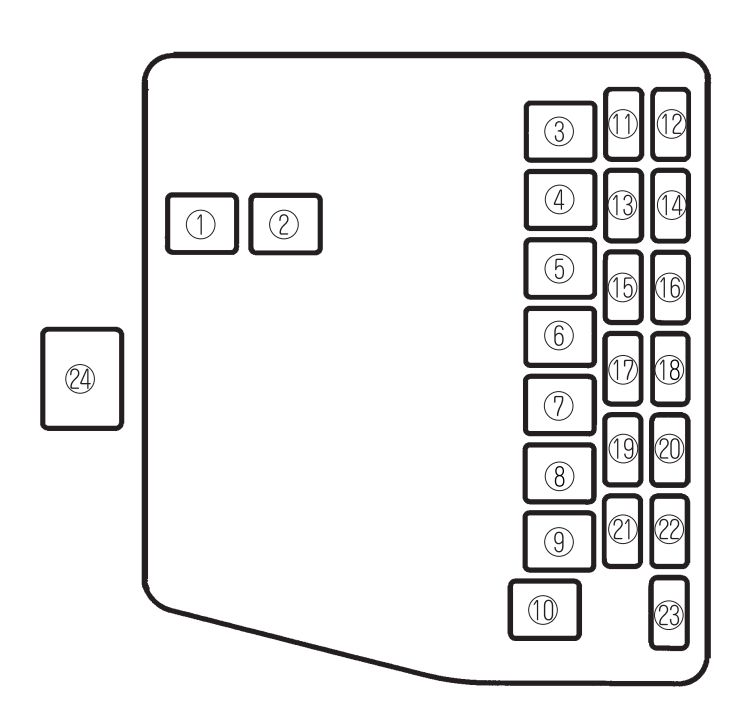

Compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 40 | Aquecedor |
| 2 | 60 | Sistema de travagem antibloqueio*;
Para a protecção de vários circuitos*. |
| 3 | 60 | Para a protecção de vários circuitos |
| 4 | 30 | – |
| 5 | 40 | – |
| 6 | – | – |
| 7 | 30 | Ventilador de arrefecimento |
| 8 | 40 | Iluminação interna;
Fechadura eléctrica da porta*. |
| 9 | 30 | Ventilador de arrefecimento adicional para ar condicionado |
| 10 | 30 | Controlo do motor |
| 11 | 10 | Ar condicionado* |
| 12 | 10 | Sinal de início |
| 13 | 15 | Trompa |
| 14 | 15 | Luzes de emergência |
| 15 | 15 | Luzes traseiras |
| 16 | 7,5 | Para a protecção de vários circuitos |
| 17 | 15 | – |
| 18 | 15 | Para a protecção de vários circuitos |
| 19 | 15 | Stoplights |
| 20 | 15 | Farol da direita |
| 21 | 15 | Farol-esquerda |
| 22 | – | – |
| 23 | – | – |
| 24 | 100 | Para a protecção de todos os circuitos |

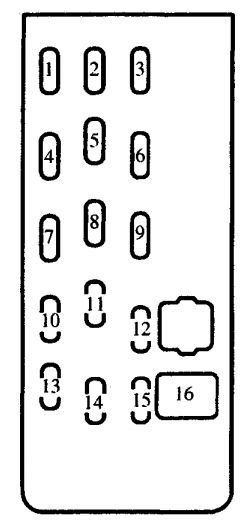

Compartimento do passageiro (lado do condutor)
| Número | Amps [A] | Descrição |
| 1 | 15 | Para a protecção de vários circuitos |
| 2 | 20 | Para a protecção de vários circuitos |
| 3 | 15 | Áudio* |
| 4 | 15 | Ar condicionado* |
| 5 | 10 | Para a protecção de vários circuitos |
| 6 | – | – |
| 7 | – | – |
| 8 | 10 | Iluminação interior;
Iluminação de arranque*. |
| 9 | 10 | – |
| 10 | – | – |
| 11 | 30 | Fechadura eléctrica da porta* |
| 12 | 30 | – |
| 13 | 20 | Limpa pára-brisas e lavador de pára-brisas |
| 14 | 10 | Sistema de controlo do motor |
| 15 | 10 | Indicadores |
| 16 | 10 | Vidros eléctricos* |
