Diagramas de fusíveis e caixas de relé – Mazda Titan
Aplica-se a veículos fabricados ao longo dos anos:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

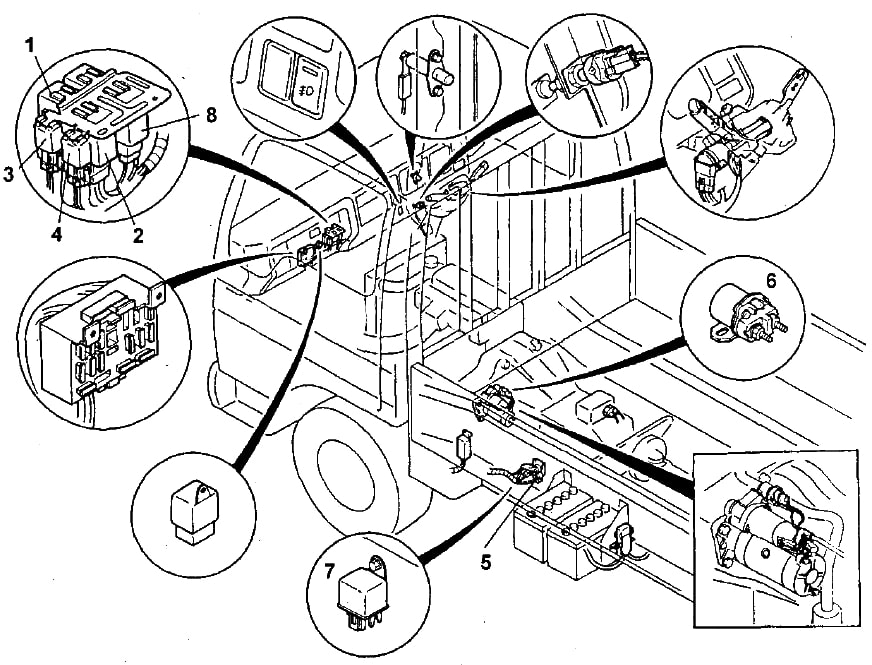

Localização
Há um relé e uma caixa de fusíveis na parte inferior do painel de instrumentos do lado do passageiro.
Estafetas
- Relé de teste de luz de travagem
- Ligar o relé de interruptores de sinal
- Relé de buzina
- Estafeta para aumentar a velocidade de aquecimento
- Relé de aquecimento do ar de admissão
- Estafeta auxiliar
- Relé de vela de incandescência
- Actuador de relé do limpa pára-brisas.
Caixa de fusíveis
Tipo 1
Descrição
| WIPER15A | sistema de limpador e lavador de vidros | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AQUECEDOR 30A | aquecedor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| QUARTO 10F | iluminação interior, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOTOR 15А | sistema arranca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| METER 15А | luzes traseiras, painel de instrumentos, travão, válvula de corte de combustível, sistema de velocidade de aquecimento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TURN 15A | sinais de volta | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| QUADRO 15A | dimensões, iluminação de placas de números, iluminação combinada | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP 15A | luzes de travão, buzina | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZARD 15A | alarme | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CIGAR 15A | mais leve, sistema áudio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

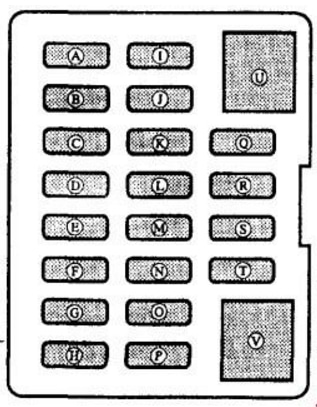

Tipo 2
Descrição
| A | 10/15A – Gravador de fita de rádio, relógio, isqueiro | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 10A – Luzes de nevoeiro | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 10A – Dimensões, iluminação de instrumentos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Reservar opções adicionais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 10 / 20А – Sistema de fecho central | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 10A – luzes de paragem, buzina | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 10A – Alarme | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 10A – Iluminação de cabina, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 20A – Aquecedor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | reserva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 10А – Limpadores, lavadores | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | reserva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | reserva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 10A – Indicadores de direcção | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | 10A – Conjunto de instrumentos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | 15A – Ventilador de arrefecimento | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Reservar opções adicionais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Reservar opções adicionais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Reservar opções adicionais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | 10A – Aquecedor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | 30A – Elevadores de janela | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | 30A – Aquecedor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

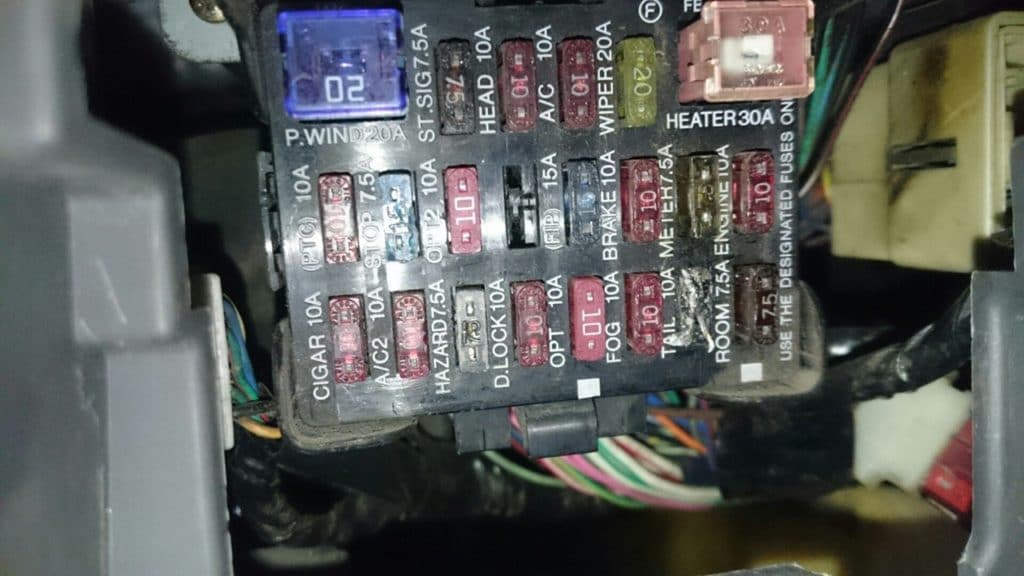

Tipo 3
Apresentado em inglês. Componentes adicionais:
- A/C – Ar condicionado e o seu sistema
- PTC – aquecedor adicional
- FIP – Sistema de combustível
- ST / SIG – Sistema de ignição
Caixa ao lado da bateria
Localizado no exterior do veículo, ao lado da bateria.
Descrição
- 1 80A – Ignição / Alternador
- 2 100A – Velas de incandescência / Ignição / Alternador
- 3 60A – Interruptor de ignição / Alternador / Aquecedor de ar de admissão
- 4 30A – Faróis
- 5 30A – Iluminação da área de descarga.
