Mercedes-Benz SLK R171 (2004-2010) – diagrama da caixa de fusíveis
Ano de produção: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Fusível de isqueiro (tomada eléctrica) em Mercedes SLK R171 (2004-2010). é o fusível 47 na caixa de fusíveis no compartimento do motor.

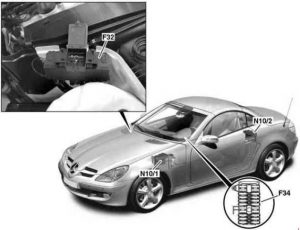

Caixa de fusíveis – localização
F32 – Pré-fusível frontal
F34 – Caixa de fusíveis interna
N10 / 1 – Unidade de controlo SAM do lado do condutor com fusível e módulo de relé
N10 / 2 – Unidade de controlo SAM traseira com fusível e módulo de relé
Caixa de fusíveis de tronco
| Não. | Descrição | [A] |
| 1 | Sistema de Informação e Comunicação de Veículos (VICS) (apenas Japão) (até 2008). | 5 |
| 2 | Não utilizado | – |
| 3 | Sistema telefónico (até 2008). Unidade de controlo do monitor de pressão dos pneus (a partir de 2009). Unidade de controlo Parktronic (a partir de 2009). |
7.5 |
| 4 | Montagem da bomba de combustível | 20 |
| 5 | Estafeta de reserva 2 (a partir de 2009) | 20 |
| 6 | Não utilizado | – |
| 7 | Reserva 1 relé (a partir de 2009). | 20 |
| 8 | Módulo amplificador de antena esquerda, módulo amplificador de antena direita (até 2008), amplificador de antena traseira esquerda (até 2008). Sistema de alarme anti-roubo (ATA [EDW]) Compensador |
5 |
| 9 | Sistema Parktronic (PTS) (até 2008). | 5 |
| Aquecedor de bancos, AIRSCARF e unidade de controlo do aquecedor do volante (a partir de 2009). | 25 | |
| 10 | Descongelador da janela traseira | 40 |
| 11 | Não utilizado | – |
| 12 | Não utilizado | – |
| 13 | Iluminação do compartimento das bagagens (até 2008). Telefone CDA (feixe de fios adicional) (até 2008). Bomba lombar (a partir de 2009). Unidade de controlo para o sistema de chamadas de emergência (a partir de 2009). VICS + ponto de separação de tensão ETC (a partir de 2009). |
5 |
| 14 | Não utilizado | – |
| 15 | Sistema de fecho central interno (até 2008). Lançamento da tampa de enchimento (até 2008). Tampa de enchimento de combustível motor CL [ZV] (a partir de 2009) Porta-luvas motor CL [ZV] (a partir de 2009) Motor do compartimento da consola central CL (a partir de 2009 ). |
5 |
| 16 | Bomba lombar (a partir de 2009). | 7.5 |
| 17 | Rádio Áudio Digital por Satélite (SDAR) (apenas EUA) (até 2008). Sistema de Controlo por Voz (VCS) (apenas nos EUA) (até 2008). |
5 |
| 18 | Aquecedor de bancos, AIRSCARF e unidade de controlo do aquecedor do volante (a partir de 2009). | 20 |
| 19 | Leitor de CD com trocador (no porta-luvas) (até 2008). Sistema de navegação (até 2008). |
7.5 |
| Aquecimento dos bancos, AIRSCARF e unidade de controlo de aquecimento do volante | 20 | |
| 20 | Sistema de chamadas de emergência (apenas nos EUA) (até 2008). | 7.5 |
| Aquecimento dos bancos, AIRSCARF e unidade de controlo de aquecimento do volante | 10 | |
| Estafeta | ||
| PARA | Relé de bomba de combustível | |
| b | relé VICS (apenas Japão) | |
| para | Estafeta de reserva 2 | |
| re | Reserva 1 relé | |
| mi | Relé de descongelação da janela traseira | |
| fa | Circuito 15R, relé 1 | |
| sol | 1 relé de mudança de polaridade da tampa do depósito de combustível | |
| H. | Relé de mudança de polaridade da tampa do depósito de combustível 2 | |

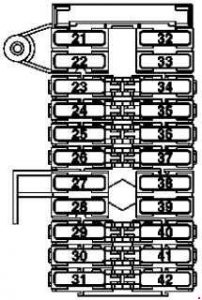

Painel de fusíveis do painel de instrumentos
| Não. | Descrição | [A] |
| 21 | Unidade de controlo da capota macia | 5 |
| 22 | Unidade de controlo do painel de controlo do telhado | 5 |
| 23 | Sistema de lenço de ar para o assento esquerdo (até 2008). | 25 |
| Unidade de controlo da interface multimédia (a partir de 2009). | 5 | |
| 24 | Sistema de lenço de ar para o lugar certo (até 2008). | 25 |
| Ponto de separação de telemóveis (a partir de 2009). | ||
| 25 | Assentos aquecidos (até 2008). | 25 |
| Amplificador para sistema de som (a partir de 2009). | 40 | |
| 26 | Sistemas de rádio (até 2008) | 30 |
| Rádio (a partir de 2009) | 25 | |
| 27 | Módulo de controlo da porta esquerda | 25 |
| 28 | Módulo de controlo da porta direita | 25 |
| 29 | Unidade de recirculação AC | 40 |
| 30 | Conjunto de instrumentos | 5 |
| 31 | Volante aquecido (até 2008). | 10 |
| 32 | Motor do vidro traseiro direito (até 2008). Unidade de controlo de topo suave (a partir de 2009). |
25 |
| 33 | LHD: módulo de coluna de direcção | 5 |
| 34 | Ajuste do volante (até 2008). Unidade de controlo de regulação do banco dianteiro do condutor, com memória (a partir de 2009). |
30 |
| 35 | Ajuste do banco do passageiro da frente (até 2008). Unidade de controlo de regulação dos bancos dianteiros dos passageiros com memória (a partir de 2009). |
30 |
| 36 | Controlador do SIA [EZS] Controlador bloqueio do volante eléctrico |
15 |
| 37 | Painel de controlo superior Ar condicionado automático (KLA) ou conforto ar condicionado automático (C-AAC) Ajuste do espelho (até 2008). Vario roof control (VD) (até 2008). Duovalve (até 2008). Espelhos dobráveis ( até 2008). Unidade de controlo e manutenção do aquecimento (a partir de 2009) Unidade de controlo e manutenção. AAC de Conforto [KLA] (a partir de 2009) |
7.5 |
| 38 | Unidade hidráulica com mecanismo de soft top | 40 |
| 39 | Motor do vidro traseiro esquerdo (até 2008). Unidade de controlo de topo suave (a partir de 2009). |
25 |
| 40 | Conector de ligação de dados (1.3) (até 2008). Unidade central de controlo da porta de entrada |
5 |
| 41 | Sistemas de rádio (até 2008) Sistema de navegação (até 2008). Unidade de controlo do sistema de chamadas de emergência (a partir de 2009). Unidade de controlo de radiodifusão áudio digital (a partir de 2009). Unidade de controlo SDAR (a partir de 2009). |
5 |
| 42 | RHD: módulo de coluna de direcção | 5 |

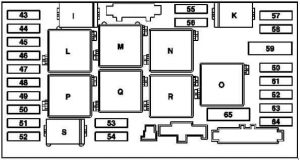

Caixa de fusíveis no compartimento do motor
| Não. | Descrição | [A] |
| 43 | Trompa | 15 |
| 44 | Iluminação do porta-luvas com um interruptor Iluminação do porta-luvas entre os encostos (a partir de 2009) Iluminação do compartimento de armazenamento do braço (a partir de 2009) Sensor multifunções C-AAC [K-KlA] |
5 |
| 45 | Unidade de controlo de airbag ARMADA (até 2008). Indicador de airbag e luz de aviso (até 2008). Unidade de controlo de sistemas de segurança (a partir de 2009). Sensor de reconhecimento de cadeira de passageiro dianteira ocupada e de segurança infantil (a partir de 2009 .; EUA). Unidade de controlo do sistema de detecção de peso (WSS) (a partir de 2009 .; EUA) |
7.5 |
| 46 | Sistema de Limpador de pára-brisas (WSA) | 40 |
| 47 | Isqueiro com cinzeiro Tomada interior Sistemas de rádio (até 2008) |
15 |
| 48 | Não utilizado | – |
| 49 | Unidade de controlo de airbag ARMADA (até 2008). Indicador de airbag e luz de aviso (até 2008). Unidade de controlo de sistemas de segurança (a partir de 2009). |
7.5 |
| 50 | Acende e controla a iluminação do interruptor de luz exterior | 5 |
| 51 | Grupo de instrumentos (até 2008) Ajuste do alcance dos faróis (HRA) (até 2008). Ventilador de admissão eléctrica para motor / ar condicionado (até 2008). |
5 |
| Módulo HRA Power (a partir de 2009) Válido com motor 113,989 (SLK55 AMG): Motor do ventilador da caixa de controlo (a partir de 2009) |
7,5 | |
| 52 | Arrancador | 15 |
| 53 | Circuito de controlo do motor 87 / M1 (até 2008). Unidade de controlo SAM traseira com fusível e módulo de relé (a partir de 2009). Estafeta de partida (a partir de 2009). Aplica-se a motores 271, 272: Unidade de controlo ME-SFI. [ME] (a partir de 2009) Válido com motor 113,989 (SLK 55 AMG): Unidade de controlo ME-SFI [ME] (a partir de 2009) Válido com motor 113.989 (SLK 55 AMG): Bucha de ligação do circuito 87 M1e (a partir de 2009) Aplica-se. Motor 272: Manga de ligação do circuito 87 M1e (a partir de 2009). |
25 |
| 54 | Sistema de controlo do motor, circuito 87 / M2 (até 2008). AAC com controlo integrado de motor de ventilador adicional (a partir de 2009). Válido com motor 113.989 (SLK55 AMG), 272: Relé de bomba de ar (a partir de 2009). |
15 |
| 55 | Ajuste do alcance dos faróis (HRA) Interruptor de luz de inversão (até 2008). Válido para a transmissão 722: Unidade de controlo eléctrico (VGS) (até 2008). Válido para a transmissão 722: Unidade de controlo electrónico para o módulo de alavanca de mudanças (a partir de 2009). Válido para a transmissão 722,6 : Unidade de controlo ETC [EGS] (a partir de 2009) |
7.5 |
| 56 | Programa de estabilidade electrónica (ESP) | 5 |
| 57 | Unidade de controlo do SIA [EZS] Válido para motor 113.989 (SLK 55 AMG), 272: Gestão de motores |
5 |
| 58 | Não utilizado | – |
| 59 | ESP [elektroniczny program stabilizacji] (bomba) | 50 |
| 60 | ESP (bloco de válvulas) | 40 |
| 61 | Não utilizado | – |
| 62 | Conector de ligação de dados Interruptor de luz exterior |
5 |
| 63 | Interruptor de luz exterior | 5 |
| 64 | Sistemas de rádio (até 2008) Sistema de navegação (até 2008). |
10 |
| 65 | Válido para motor 113.989 (SLK 55 AMG), 272: Bomba de ar eléctrica | 40 |
| Estafeta | ||
| eu | Módulo de retransmissão FAN (até 2008). Fanfare I relé de buzina (a partir de 2009). |
|
| K. | Circuito de relés 87, chassis | |
| L | Relé do limpa pára-brisas, fase 1-2 | |
| M | Relé de circuito 15R | |
| N | Estafeta de reserva | |
| O | Válido com motor 113.989 (SLK55 AMG), motor 272: Relé de bomba de ar | |
| P. | Circuito Relé 15 | |
| Q | Interruptor limpador liga/desliga relé | |
| R | Circuito 87 relé, motor | |
| S | Estafeta de arranque | |

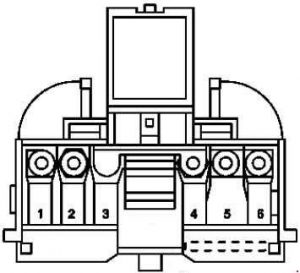

Calha dianteira
| Não. | Descrição | [A] |
| 1 | Caixa de fusíveis interna | 125 |
| 2 | Módulo de controlo SAM traseiro com fusível e módulo de relé | 200 |
| 3 | Reserva | 125 |
| 4 | Módulo de controlo SAM do lado do condutor com fusível e módulo de relé, parte 1 | 200 |
| 5 | Ventilador de admissão eléctrica para motor / ar condicionado | 125 |
| 6 | Módulo de controlo SAM do lado do condutor com fusível e módulo de relé, parte 4 | 60 |
