Mercedes CL-Class w216 (2005-2013) – diagrama da caixa de fusíveis

Ano de produção: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Fusível de isqueiro (tomada eléctrica) em Mercedes CL-Class w216 (2005-2013). é o fusível 43 na caixa de fusíveis no compartimento do motor.

Caixa de fusíveis no compartimento do motor

Mercedes-Benz CL-Class – c216 – diagrama de fusíveis – compartimento do motor
Número Descrição Amps [A]
20 Válido para motores 629, 642, 651:
Unidade de controlo CDI
Válido para 156, 157, 272, 273, 275, 276, 278 motores:
Unidade de controlo ME-SFI [ME]		 10
21 Aplica-se a motores 156, 157, 272, 273, 275, 276, 278:
87 M1 terminal e manga de ligação
Válido para o modelo 221 com motor 629 e motor 642:
Unidade de controlo CDI
Relé de bomba de combustível
Aplica-se ao modelo 221 com motor 651:
Controlo da quantidade de válvulas		 20
22 Aplica-se a motores 156, 157, 272, 273, 276, 278:
87 bucha de ligação de compasso		 15
23 Até 2008:
87 bucha de ligação de compasso
Aplica-se ao motor 275 (modelo 216):
Bucha do conector do terminal 87 M1 i
Válido para motor 273 (modelo 216):
Bucha de conector terminal 87 M2e
Válido para motor 272, 273 (modelo 221):
Adaptação de compressão 87M2i Bucha
Aplica-se ao motor 642:
Casquilho de ligação de calibrador 87
2009 em diante ..:
Válido para motor 156, 157, 272, 273, 275, 276, 278:
Bucha para conector terminal 87
Aplica-se ao modelo 221 com motor 629 e motor 642:
Bucha de ligação do terminal 87
Válido para 156, 157, 272, 273, 276, 278 motor:
Casquilho de conector de terminal 87M2e
Válido para motor 275:
87 M2i bucha de ligação do compasso de calibre
Válido para o modelo 221 com motor 629 e motor 642:
Bucha de ligação do terminal 87
Aplica-se ao modelo 221 com motor 651:
Unidade de controlo SAM traseira com fusível e módulo de relé		 20
24 Válido para motores 157, 272, 273, 276, 278:
87M1e bucha de conector terminal Aplicável a.
Motor 642:
Unidade de controlo CDI		 25
25 Conjunto de instrumentos 7,5
26 Montagem da luz frontal esquerda 10
27 Montagem de luz frontal direita 10
28 Válido para motor 275:
Unidade de controlo EGS
Válido sem 275 motor: W
Unidade de controlo de transmissão (VGS) totalmente integrada.		 7,5
29 Unidade de controlo SAM traseira com fusível e módulo de relé 5
30 Válido para motores 629, 642, 651:
Unidade de controlo CDI
Aplica-se a motores 156, 157, 272, 273, 275, 276, 278:
Unidade de controlo ME-SFI [ME] Unidade
controlo da bomba de combustível		 7,5
31 S 400 Híbrido: Compressor de refrigerante eléctrico 5
32 Aplica-se a modelo com função ECO start/stop:
Controlador para bomba de óleo de transmissão adicional
S 400 Híbrido:
Controlador para a bomba de óleo de transmissão auxiliar 		15
33 Eficaz a partir de 1.9.10 sem o modelo S 400 Hybrid:
Unidade de controlo ESP
S 400 Híbrido:
Unidade de controlo do sistema de gestão de baterias
unidade de controlo do conversor dc/dc
electrónica de controlo de potência 		5
34 S 400 Hybrid: unidade de controlo de travagem com recuperação de energia 5
35 Controlador eléctrico do travão de estacionamento 5
36 Conector de ligação de dados (pino 16) 10
37 Para a unidade de controlo do SIA 7,5
38 Unidade central de controlo do portão 7,5
39 Conjunto de instrumentos 7,5
40 Unidade de controlo do painel de controlo superior 7,5
41 Motor do limpador de pára-brisas inferior 30
42 Motor do limpa pára-brisas principal 30
43 Acendedor de cigarros frontal com iluminação de cinzeiro 15
44 – –
45 S 400 Híbrido: bomba de circulação electrónica 1 5
46 W221 com controlo activo do corpo (ABC), modelo 216: ABC
W221 sem Controlo Corporal Activo (ABC): AIRmatic com ADS		 15
47 Unidade de controlo frontal SAM com fusível e módulo de relé
Motor de elevação/baixamento da coluna de direcção		 15
48 Até 2008: Unidade de controlo frontal SAM com fusível e módulo de relé
2009 em diante: Motor de entrada / saída da coluna de direcção		 15
49 Módulo de coluna de direcção 10
50 Unidade de controlo AAC [KLA] 15
51 Até 2008: Ecrã COMAND 7,5
2009 em diante:
Ecrã de COMANDO
SPLITVIEW		 5
52 A W221:
Buzina esquerda Buzina direita		 15
52 B W221, C216:
Buzina esquerda Buzina direita		 15
53 – –
54 Unidade de recirculação de ar CA 40
55 Aplica-se a motor a gasolina: Bomba de ar eléctrica 60
56 W221 sem Controlo Corporal Activo (ABC): Compressor AIRmatic 40
57 Até 2008: Aquecedor de estacionamento do limpa pára-brisas 40
a partir de 2009: Aquecedor de estacionamento do limpa pára-brisas 30
60 a partir de 2009: Direcção assistida electro-hidráulica 5
61 C216; W221 – a partir de 2009 ..: Unidade de controlo de sistemas de contenção 7,5
W221; até 2008: Unidade de controlo de sistemas de contenção 10
62 Unidade de controlo Night View Assist 5
63 Válido para o modelo 221 com motor 629 e motor 642 a partir de 1.9.08: Sensor de condensação do filtro de combustível com elemento de aquecimento 15
64 W221 a partir de 1.9.06: Solenóide de apoio de cabeça
NECK-PRO condutores Electroíman de encosto de cabeça
passageiro NECK-PRO		 7,5
W221 de ’09:
Solenóide de apoio da cabeça do condutor NECK-PRO.
passageiro NECK-PRO		 10
65 Em vigor a partir de 1.6.09: Conector de 12 V no porta-luvas 15
66 Unidade de controlo DTR (Distronic ou Distronic Plus) 7,5
Estafeta
A Relé de bomba de ar
B Relé compressor de suspensão de ar
C Estafeta 87, motor
D Terminal 15 relé
E Relé terminal 87, chassis
F Relé de buzina
G 15R relé terminal
H Circuito de relé 50, arrancador
J Circuito de relé 15, arrancador
K Estacionamento do aquecedor de parquímetros

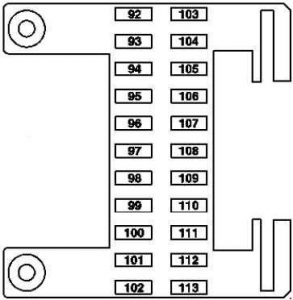

Caixa de fusíveis esquerda do painel de instrumentos

Mercedes-Benz CL-Class c216 – diagrama de fusíveis – painel de instrumentos esquerdo
Número Descrição Amps [A]
92 Controlador do banco dianteiro esquerdo 40
93 Unidade de controlo para sistemas de retenção
Versão americana: Unidade de controlo do sistema de detecção de peso (WSS).		 7,5
94 2009 em diante: Câmara multifuncional 5
95 – –
96 Unidade de controlo do monitor de pressão dos pneus [RDK] 5
97 W221: Unidade de controlo do controlador de áudio/vídeo (sistema de entretenimento traseiro). 7,5
98 Sistema de entretenimento traseiro: Leitor de DVD (a partir de 2009). 7,5
99 2009 em diante:
Ecrã de COMANDO
SPLITVIEW		 7,5
100 2009 em diante: Unidade de controlo da interface multimédia 5
101 Sistema de entretenimento traseiro:
Visor traseiro esquerdo
Ecrã traseiro direito		 10
102 Controlador para o banco dianteiro direito 40
103 Unidade de controlo ESP 7,5
104 Unidade de controlo do sintonizador de áudio 40
105 – –
106 versão japonesa: unidade de controlo de cobrança electrónica de portagens (ETC).
Eficaz na Coreia do Sul a partir de 1.9.10: Conector. TV / sintonizador Refere-se a
Navegação; a partir de 2009: Processador de navegação		 1
107 Unidade de controlo SDAR (rádio satélite SIRIUS) (W221 a partir de 2009).
Rádio digital : Unidade de Controlo de Radiodifusão Áudio Digital
Rádio HD: Unidade de controlo de sintonizador de alta definição		 5
108 W221: Unidade de controlo do ar condicionado traseiro 5
109 W221: Conector intermédio do soprador traseiro 15
110 W221:
Controlador de encosto multicontor traseiro esquerdo Controlador de encosto multicontor.
traseira direita		 7,5
111 Banco traseiro multicontorno ou sistema de entretenimento traseiro (modelo 221): Unidade de controlo RCP [HBF] 5
112 W221; até 2008:
Controlador de porta dianteira esquerda
porta da frente direita
S 400 Híbrido: Módulo de controlo SAM frontal com fusível e módulo de relé.		 5
113 S 400 Híbrido: unidade de controlo do conversor dc/dc 5
Veja também:  Mercedes-Benz Vito W638 (1996-2003) - caixa de fusíveis

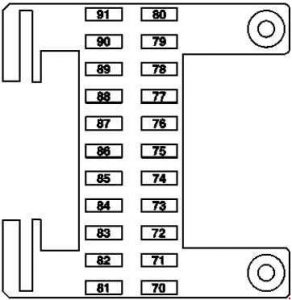

Caixa de fusíveis do painel de instrumentos à direita

Mercedes-Benz CL-Class c216 – diagrama de fusíveis – painel de instrumentos direito.
Número Descrição Amps [A]
70 C216: Controlador porta direita
W221: Controlador porta da frente direita		 40
71 Unidade de controlo Keyless Go 15
72 S 400 Híbrido: Separador pirotécnico 7,5
73 versão japonesa: CONTROLO DE COMANDO
Sistema de chamadas de emergência TELE AID (a partir de 2009): Unidade de controlo para o sistema de chamadas de emergência		 5
74 Unidade de controlo TLC [HDS] (bloqueio de tronco remoto) 30
75 S 400 Híbrido:
Unidade de controlo do sistema de gestão de baterias.
unidade de controlo de electrónica de potência		 10
76 S 400 Híbrido: relé da bomba de vácuo (+) 15
Válido para o modelo 221 com motor 642,8: Fonte de alimentação de relé AdBlue ® –
77 Sistema de som avançado: Amplificador de som (a partir de 2009) 50
78 S 65 AMG com motor 275:
relé de ventiladores (a partir de 2009)
Válido no modelo 221 com motor 642,8:
AdBlue ® alimentação de relé (datada de 2009)		 25
S 400 Híbrido, CL 63 AMG com motor 157, 278:
Bomba de circulação do refrigerador de ar de carga (a partir de 2009).		 15
79 Sirene de alarme com bateria adicional 7,5
80 C216: Controlador porta esquerda
W221: Controlador porta da frente esquerda		 40
81 C216: Unidade de controlo traseiro 30
W221: Controlador porta traseira esquerda 40
82 C216: Unidade de controlo traseiro 30
W221: Controlador porta traseira esquerda 40
83 Módulo servo inteligente para DIRECT SELECT 40
84 Sistema de som avançado: Processador de som digital (a partir de 2009). 20
85 Aplica-se à AMG: Guarnições de soleira de porta iluminadas (a partir de 2009). 10
86 – –
87 – –
88 – –
89 – –
90 Aquecedor estacionário: aquecedor
STH (modelo 216)
Aquecedor STH ou HB (modelo 221)		 20
91 Aquecedor estacionário:
Receptor de controlo remoto via rádio STH
S 400 Híbrido:
Unidade de controlo frontal SAM com fusível e módulo de relé		 5
Veja também:  Mercedes-Benz Vito/Viano W639 (2003-2014) - caixa de fusíveis

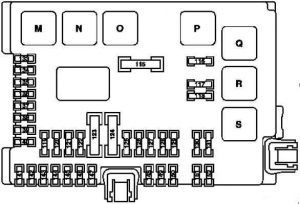

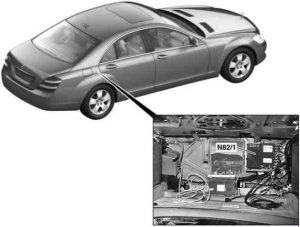

Rastilho traseiro e caixa de relé

Mercedes-Benz CL-Class c216 – diagrama de fusíveis – compartimento traseiro
Número Descrição Amps [A]
115 Janela traseira aquecida 50
116 Válido para motores 157, 275, 278: Bomba de circulação do refrigerador de ar de carga
Aplica-se ao motor 156: Bomba de circulação do líquido de refrigeração do motor
S 400 Híbrido: Bomba de circulação electrónica de potência 2		 10
117 Acendedor de charutos traseiro 15
118 Válido para motor 272, 273, 642: Bomba de combustível (até 2008).
Válido para o modelo 221 com motor 629, 642: Bomba de combustível (a partir de 2009).		 30
S 400 Híbrido: bomba de circulação electrónica de potência 1
Válido para o modelo 642.8 e motor 651 a partir de 1.6.11: Compressor factor refrigerante com íman		 15
119 Unidade central de controlo na frente 7,5
120 – –
121 Unidade de controlo do sintonizador de áudio 10
122 unidade de controlo COMAND 7,5
123 W221: Retractor de voltagem de emergência reversível frontal direita 40
124 W221: Retractor de voltagem de emergência reversível frontal esquerdo 40
125 até 31.5.09: Unidade Controlo do sistema de controlo de voz (VCS). 5
126 Unidade de controlo do painel de controlo suspenso 25
127 Bomba lombar (a partir de 2009)
Bomba pneumática de assento multicontour (assento multicontour dianteiro esquerdo / direito).
Bomba pneumática de controlo dinâmico dos assentos (assentos dinâmicos multicontornos à esquerda e à direita)		 30
128 Válido para 275 motores (até 2008): Unidade de controlo da bomba de combustível
Válido para 156, 157, 272, 273, 275, 276, 278, 642 motor (a partir de 2009): Unidade de controlo da bomba de combustível		 25
129 até 2008 : Unidade de controlo do painel de controlo (telhado inclinado e deslizante
a partir de vidro eléctrico) a partir de 2009: Unidade de controlo UPCI (Universal Portable Cell Phone Interface).		 25
130 Controlador eléctrico do travão de estacionamento 30
131 Módulo amplificador de antena de janela traseira 7,5
133 Unidade de controlo de reconhecimento de reboque
Câmara de inversão (a partir de 1.9.10)		 15
134 Tomada de tronco 15
135 Park Assist; até 2008:
Unidade de controlo de sensor de radar (SGR).
Unidade de radar de curto alcance frontal
Unidade traseira de radar de curto alcance
DISTRONIC PLUS até 31.8.10 ou Blind Spot Assist ou Adaptive Cruise Control Plus Light: Unidade de controlo de sensor de radar (SGR) (a partir de 2009 )
Assistência de estacionamento PARKTRONIC ou Exclusive: Unidade de controlo PTS		 7,5
136 Válido para o modelo 221 com motor 642,8: Unidade de controlo AdBlue ® 7,5
137 Câmara de inversão (a partir de 1.9.10) 7,5
138 Processador de navegação (desde 2009) (até 31.8.10)
Unidade de controlo do sistema de chamadas de emergência (a partir de 2009)
versão japonesa: Conector / sintonizador de TV (a partir de 2009).		 5
139 Frigorífico traseiro do encosto do banco 15
140 Acendedor de cigarros traseiro com conector de cinzeiro
Tomada de 115 volts (a partir de 2009)		 15
141 Unidade de controlo da câmara de inversão 5
142 Unidade de controlo do sistema Parktronic (PTS)
Distronic Plus: Unidade de controlo de sensor de radar (SGR).
Com efeito a partir de 1.9.10 para DISTRONIC PLUS e Active Blind Spot Assist ou Active Lane Keeping Assist:
Unidade de controlo para o sistema de vídeo e sensor de radar		 7,5
143 Controlador do banco traseiro 25
144 Controlador do banco traseiro 25
145 Unidade de controlo de reconhecimento de reboques (até 2008).
Tomada de engate de reboque (13 pinos) (a partir de 2009).		 20
146 Unidade de controlo de reconhecimento de reboque 25
147 Até 2008: Unidade de controlo TLC [HDS] (bloqueio de tronco remoto) 30
148 Até 2008 ..: Unidade de controlo portátil universal CTEL (UPCI [UHI]) 7,5
a partir de 2009: Tejadilho panorâmico deslizante, circuito 30 manga de ligação 25
149 Até 2008: Unidade de controlo do sistema de controlo por voz (VCS [SBS]) 5
2009 em diante: Módulo de controlo de tejadilho panorâmico deslizante. 25
150 sintonizador de combinação de TV (analógico / digital)
versão japonesa: Conector / sintonizador de TV (a partir de 2009).		 7,5
151 W221; até 2008: Controlador eléctrico do travão de estacionamento 25
W221; a partir de 2009: Unidade de controlo de reconhecimento de reboque 20
152 W221: Módulo amplificador de antena de janela traseira 7,5
Tomada de 115 V: Unidade de controlo do conversor DC / AC 25
Estafeta
M Terminal 15 relé
N 15R relé terminal
O Relé de tomada de alimentação
P. Relé do vidro traseiro aquecido
Q Válido para 156, 157, 275, 278, 629 motor: Bomba de recirculação de relé
S 400 Híbrido: Válido para 221.095 / 195: relé de bomba de circulação de energia electrónica 2
R Relé de acendedor de cigarros
S Relé de bomba de combustível
Válido para motor 642,8 e motor 651 a partir de 1.6.11: Ligado através da bomba de combustível: Embraiagem magnética do compressor de refrigerante
S 400 Híbrido: Electrónica de potência da bomba de circulação de relé 1
Veja também:  Mercedes-Benz 190E (1990) - caixa de fusíveis

Pré-caixa interna (até 2008)

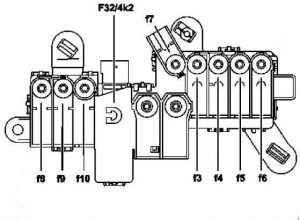

Mercedes-Benz CL-Class – C216 – Diagrama da caixa de fusíveis – caixa de fusíveis interna.
Número Descrição Amps[A]
1 Arrancador 400
2 Não aplicável ao Motor 642:
Alternador		 150
Válido para motor 642:
Alternador		 200
3 – 150
4 AAC com controlo integrado de motor de ventilador adicional 150
5 Válido para motor 642: PTC booster de aquecimento 200
6 Unidade de controlo frontal SAM com fusível e módulo de relé 200
7 Unidade de controlo ESP 40
8 Unidade de controlo ESP 25
9 Unidade de controlo frontal SAM com fusível e módulo de relé 20
10 Unidade de controlo da potência do veículo 7,5

Pré-caixa interna (a partir de 2009)

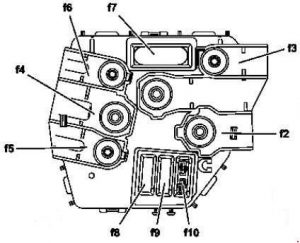

Mercedes-Benz CL-Class – C216 – Diagrama da caixa de fusíveis – caixa de fusíveis interna.
Número Descrição Amps [A]
3 Unidade de controlo SAM traseira com fusível e módulo de relé 150
4 Função
ECO start/stop: relé função ECO iniciar / parar
S 400 Híbrido:
controlador com conversor dc/dc
Pára-brisas aquecido:
Pára-brisas aquecido		 150
5 Válido para o modelo 221 (instalação eléctrica em veículo alugado): Unidade especial de controlo multifunções para veículos (SVMCU [MSS]) 40
S 400 Híbrido: bomba de vácuo 80
6 Caixa de fusíveis do painel de instrumentos à direita 80
7 Válido para o modelo 221 com motor 629, 642, 651:
PTC aquecedor
Válido para o modelo 221 (instalação eléctrica em veículo alugado):
(Instalação inicial Unidade especial de controlo multifunções para veículos (SVMCU [MSS])		 150
8 Unidade de controlo frontal SAM com fusível e módulo de relé 80
9 Caixa de fusíveis esquerda do painel de instrumentos 80
10 Unidade de controlo SAM traseira com fusível e módulo de relé 150

Caixa de pré-fusíveis do compartimento do motor (até 2008).

Mercedes-Benz CL-Class – c216 – diagrama da caixa de fusíveis – caixa de pré-fusíveis do compartimento do motor.
Número Descrição Amps [A]
1 Caixa de fusíveis frontal
(através do pirofuso da rede eléctrica de bordo		 –
2 Unidade de controlo do pára-brisas aquecido 125
3 Caixa de fusíveis do painel de instrumentos à direita 80
4 Unidade de controlo SAM traseira com fusível e módulo de relé 200
5 Unidade especial de controlo multifuncional de veículos (SVMCU) [MSS]) 100
6 Unidade de controlo SAM traseira com fusível e módulo de relé 150
7 Unidade de controlo frontal SAM com fusível e módulo de relé 100
8 Caixa de fusíveis esquerda do painel de instrumentos 80
9 Unidade de controlo frontal SAM com fusível e módulo de relé 5
10 C216: Unidade de controlo para sistema de chamadas de emergência 5

Caixa de pré-fusíveis do compartimento do motor (a partir de 2009).

Mercedes-Benz CL-Class – c216 – diagrama da caixa de fusíveis – caixa de pré-fusíveis do compartimento do motor.
Número Descrição Amps [A]
2 Alternador 460
3 Direcção assistida electro-hidráulica
Válido para o modelo 221 com motor 629, 642:
Tempo de saída de luz		 150
4 Pré-caixa interna (não utilizada) –
5 AAC com controlo integrado de motor de ventilador adicional 100
6 Unidade de controlo frontal SAM com fusível e módulo de relé 150
7 Unidade de controlo ESP S 400 Híbrido: Unidade de controlo do sistema de travagem com recuperação de energia
 40
8 Unidade de controlo ESP
S 400 Híbrido: Unidade de controlo do sistema de travagem com recuperação de energia		 25
9 Unidade de controlo frontal SAM com fusível e módulo de relé 25
10 Reserva –

Bloco de fusíveis AdBlue

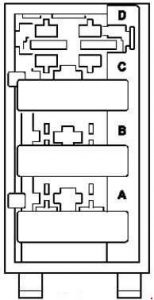

Mercedes-Benz CL-Class – C216 – Diagrama da caixa de fusíveis – Bloco de fusíveis AdBlue
Número Descrição Amps [A]
A Unidade de controlo AdBlue 7,5
B Circuito de aquecimento 1 20
C Circuito de aquecimento 1 20
D Reserva –

Posts relacionados:

  1. Mercedes-Benz SLK R171 (2004-2010) – caixa de fusíveis
  2. Mercedes-Benz CLA C117 (2014-2019) – caixa de fusíveis
  3. Mercedes-Benz Classe E W212 (2009-2016) – caixa de fusíveis
  4. Mercedes-Benz Classe E W210 (1995-2002) – caixa de fusíveis
  5. Mercedes-Benz Classe A w176 (2012-2018) – caixa de fusíveis
  6. Mercedes-Benz Classe R (W251) (2005-2013) – caixa de fusíveis
  7. Mercedes-Benz Classe B W242, W246 (2012-2018) – caixa de fusíveis

Clara Serrano

Todos os artigos

Quão útil foi este post?

Clique numa estrela para o avaliar!

Avaliação média 0 / 5. Número de votos: 0

Nenhum voto até agora! Seja o primeiro a avaliar este post.

Sem comentários.

Deixe um comentário

O seu endereço de email não será publicado. Campos obrigatórios marcados com *

Lista de marcas

Lista de marcas

Alfa Romeo, Audi, BMW, Cadillac, Chrysler, Citroen, Dodge, Ferrari, Fiat, Ford, Honda, Hummer, Hyundai, Infiniti, Iveco, Jaguar, Jeep, Kia, Komatsu, Kubota, Mazda, Mercedes, Nissan, Opel, Peugeot, Renault, Rover, Scania, Seat, Skoda, Smart, Toyota, Volvo

Códigos de falha comuns

Esquemas populares

Todos os direitos reservados ©2024 Esquema-Fusiveis
Política de privacidade Mapa do sítio
