Diagramas de fusíveis e caixas de relés – Nissan Altima SE, S/S, SE-R (L31)
Aplica-se a veículos fabricados ao longo dos anos:
2002, 2003, 2004, 2005, 2006.

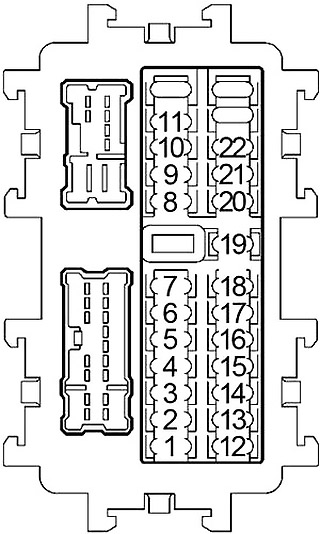

Caixa de fusíveis do compartimento dos passageiros
O painel de fusíveis está localizado atrás da tampa do painel de instrumentos do lado do condutor. Puxar a tampa da caixa de fusíveis para a remover.

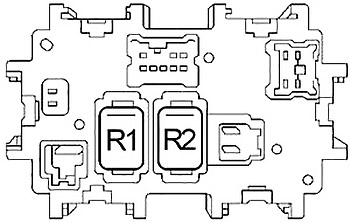

Parte de trás
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controlo do motor, injectores, unidade de controlo do imobilizador (2001-2002), módulo de controlo da carroçaria (BCM (2003-2006)) |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Tomada de alimentação |
| 6 | 10 | 2001-2002: Áudio, módulo de controlo de corpo (BCM), interruptor de controlo remoto para espelhos exteriores |
| 10 | 2003-2006: Áudio, módulo de controlo do corpo (BCM), interruptor de controlo remoto do espelho exterior, interruptor AV, medidor combinado, unidade de controlo de visualização, unidade de controlo NAVI, triplo medidor, sintonizador de rádio por satélite | |
| 7 | 15 | Isqueiro |
| 8 | 10 | Espelho exterior (esquerda, direita) |
| 9 | 10 | Módulo de controlo do motor (2001-2002), luzes diurnas em funcionamento |
| 10 | 15 | Motor soprador, impulsionador automático de ar condicionado (2001-2002), controlo de ar frontal (2003-2006) |
| 11 | 15 | Motor soprador, impulsionador automático de ar condicionado (2001-2002), controlo de ar frontal (2003-2006) |
| 12 | 10 | 2001-2002: Interruptor de travagem do dispositivo de controlo de velocidade automático (ASCD), conector de ligação de dados, luzes de funcionamento diurno, relé de arranque, unidade de controlo de fecho de turno, amplificador automático de ar condicionado, amplificador de controlo de temperatura, módulo de controlo de corpo (BCM), unidade de controlo de ar condicionado, interruptor combinado, relé de assento aquecido, desembaçador do vidro traseiro |
| 10 | 2003-2006: Interruptor de travagem do dispositivo de controlo automático da velocidade (ASCD), interruptor de embraiagem ASCD, módulo de controlo da carroçaria (BCM), unidade de controlo de visualização, conector de ligação de dados, luzes de circulação diurna, controlo do ar frontal, relé do banco dianteiro, unidade de controlo NAVI, interruptor de posição neutra de estacionamento, relé do desembaçador da janela traseira, relé de arranque, unidade de controlo de bloqueio de mudanças | |
| 13 | 10 | Unidade de sensor de diagnóstico de airbag, unidade de controlo do sistema de classificação de passageiros (2003-2006) |
| 14 | 10 | Medidor combinado, interruptor de posição de estacionamento neutro, espelho interior com auto-reflexão, interruptor de lâmpadas de reserva (transmissão manual (2003-2006)), triplo medidor (2003-2006) |
| 15 | 15 | 2001-2002: Sensor de oxigénio aquecido |
| 16 | – | – |
| 17 | 10 | 2003-2006: Unidade de controlo NAVI |
| 18 | – | – |
| 19 | 10 | 2001-2002: Módulo de controlo de transmissão (TCM), amplificador automático de climatização, emissor-receptor universal Homelink, luz de segurança, interruptor de chave, solenóide de bloqueio de chave, medidor combinado, módulo de controlo de corpo (BCM), luz de arranque, conector de ligação de dados |
| 10 | 2003-2006: Medidor combinado, interruptor AV, unidade de controlo de visualização, conector de ligação de dados, controlo de ar frontal, emissor-receptor universal Homelink, luz de segurança, unidade de controlo Shift Lock, módulo de controlo de transmissão (TCM), triplo medidor, luz de espelho cosmética | |
| 20 | 10 | Interruptor da lâmpada de paragem |
| 21 | 10 | 2003-2006: Transmissão automática, módulo de controlo de corpo (BCM), interruptor de chave, solenóide de fecho de chave, unidade de controlo de fecho de turno |
| 22 | – | – |
| R1 | Blower | |
| R2 | Acessório | |
Caixa de fusíveis do compartimento do motor 1
O bloco de fusíveis está localizado no lado do passageiro do compartimento do motor.

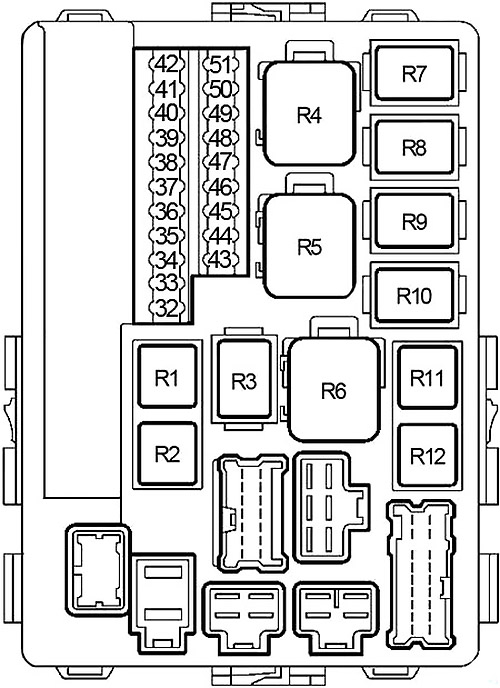

Diagrama 2001-2002
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | 15 | Relé de bomba de combustível |
| 33 | 10 | Processador IPDM E/R |
| 34 | 10 | Relé de ar condicionado |
| 35 | 20 | Relé de desembaciador da janela traseira |
| 36 | 20 | Relé de desembaciador da janela traseira |
| 37 | 15 | Relé motor de controlo do acelerador |
| 38 | 10 | Relé de luz de cauda (luz de estacionamento, luz de licença, luz de cauda) |
| 39 | 20 | Relé do limpa pára-brisas frontal, motor do limpa pára-brisas frontal |
| 40 | 15 | Processador IPDM E/R |
| 41 | 15 | Relé de luz de nevoeiro frontal |
| 42 | 10 | Módulo de controlo de transmissão (MTC), sensor de velocidade, sensor de velocidade da turbina |
| 43 | – | – |
| 44 | 10 | Válvula solenóide de controlo de volume de absorção EVAP, válvula solenóide de controlo de ventilação de absorção EVAP, válvula de desvio da válvula de corte de vácuo, válvula solenóide de controlo de temporização da válvula de entrada, válvula solenóide de controlo VIAS |
| 45 | 10 | ABS |
| 46 | 10 | Motor da máquina de lavar |
| 47 | 10 | Farol alto direito, luzes diurnas permanentes |
| 48 | 10 | Farol esquerdo de farol alto, luzes diurnas permanentes |
| 49 | 15 | Farol baixo esquerdo |
| 50 | 15 | Reflector baixo direito |
| 51 | 15 | Módulo de controlo do motor (ECM) relé |
| R1 | Bomba de combustível | |
| R2 | Ar condicionado | |
| R3 | Ignição | |
| R4 | Ventilador de arrefecimento (№1 (Olá)) | |
| R5 | Ventilador de arrefecimento (№2 (Olá)) | |
| R6 | Ventilador de arrefecimento (№3 (Lo)) | |
| R7 | Farol baixo | |
| R8 | Farol de feixe alto | |
| R9 | Luz de nevoeiro frontal | |
| R10 | Arrancador | |
| R11 | Motor de controlo do acelerador | |
| R12 | Módulo de controlo do motor | |

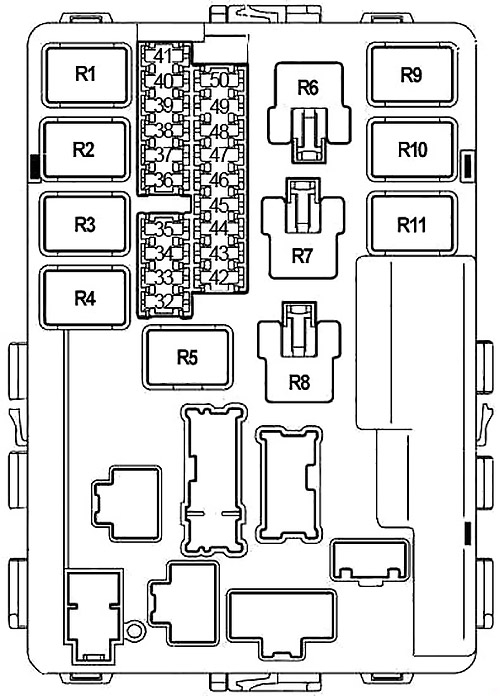

Esquema 2003-2006
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | 20 | Relé de desembaciador da janela traseira |
| 33 | 10 | Relé de ar condicionado |
| 34 | 15 | Processador IPDM E/R |
| 35 | 15 | Módulo de controlo do motor (ECM), relé ECM, amplificador de antena NATS |
| 36 | 15 | Farol baixo esquerdo |
| 37 | 20 | Relé de desembaciador da janela traseira |
| 38 | 10 | Farol esquerdo de farol alto, luzes diurnas permanentes |
| 39 | 20 | Relé de limpador de pára-brisas frontal |
| 40 | 10 | Farol alto direito, luzes diurnas permanentes |
| 41 | 10 | Relé de luz de cauda (luz de estacionamento, luz de licença, luz de cauda) |
| 42 | 10 | Válvula solenóide de controlo de volume de absorção EVAP, válvula solenóide de controlo de ventilação de absorção EVAP, válvula solenóide de controlo de regulação da válvula de entrada (VK35DE), válvula solenóide de controlo VIAS (VK35DE) |
| 43 | 15 | Relé de luz de nevoeiro frontal |
| 44 | 15 | Relé motor de controlo do acelerador |
| 45 | 15 | Reflector baixo direito |
| 46 | 15 | Sensor de relação combustível/ar, sensor de oxigénio aquecido |
| 47 | 10 | Motor da máquina de lavar |
| 48 | 10 | Relé de ignição A/T PV, sensor RPM, sensor RPM da turbina |
| 49 | 10 | ABS |
| 50 | 15 | Relé de bomba de combustível |
| R1 | Módulo de controlo do motor | |
| R2 | Destaques | |
| R3 | Farol baixo | |
| R4 | Arrancador | |
| R5 | Ignição | |
| R6 | Ventilador de arrefecimento (№1) | |
| R7 | Ventilador de arrefecimento (№3) | |
| R8 | Ventilador de arrefecimento (№2) | |
| R9 | Motor de controlo do acelerador | |
| R10 | Bomba de combustível | |
| R11 | Luz de nevoeiro frontal | |

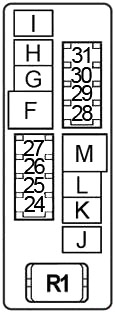

Caixa de fusíveis do compartimento do motor 2
Está perto da bateria. Remover a tampa da caixa de fusíveis pressionando o fecho e levantando a tampa.
| Número | Amps [A] | Descrição |
|---|---|---|
| 24 | 10 | 2001-2002: Módulo de controlo do motor, módulo de controlo do imobilizador |
| 25 | 15 | Relé de buzina |
| 26 | 10 | Gerador |
| 27 | – | – |
| 28 | 10 | VQ35DE: montagem do motor dianteiro controlada electronicamente, montagem do motor traseiro controlada electronicamente |
| 29 | 15 | Relé de aquecimento dos bancos |
| 30 | – | – |
| 31 | 15 | Áudio |
| F | 50 | Módulo de Controlo Corporal (BCM) |
| g | 30 | ABS |
| h | 30 | ABS |
| i | – | – |
| J | – | – |
| K | 40 | Relé de ventilador de arrefecimento (№1, 2, 3) |
| L | 40 | Relé de ventilador de arrefecimento (№1, 3) |
| m | 40 | Interruptor de ignição |
| R1 | Trompa | |

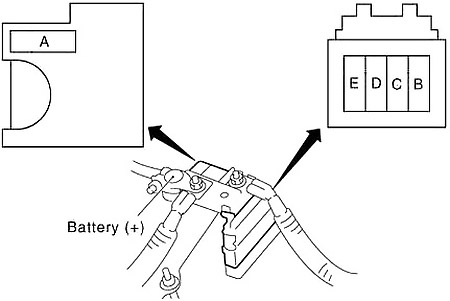

Bloco de ligação fusível
Localizado no terminal positivo da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 120 | Gerador, fusível: “D”, “E”. |
| b | 80 | 2001-2002: Relé de ignição (Fusíveis: “1”, “12”, “13”, “14”, “15”, “32”, “33”, “42”, “44”, “45”, “46”), Fusível: “35”, “40”, “51 |
| 80 | 2003-2006: relé de ignição (Fusíveis: “42”, “46”, “47”, “48”, “49”, “50”), Fusíveis: “33”, “34”, “35”, “37 “ | |
| C | 60 | 2001-2002: Relé acessório (Fusíveis: “5”, “6”, “7”), Relé soprador (Fusíveis: “10”, “11”), Fusíveis: “19”, “20” |
| 60 | 2003-2006: Relé acessório (Fusíveis: “5”, “6”, “7”), Relé soprador (Fusíveis: “10”, “11”), Fusíveis: “17”, “19”, “20”, “21” | |
| D | 80 | 2001-2002: Relé de farol alto (Fusíveis: “47”, “48”), Relé de farol baixo (Fusíveis: “49”, “50”), Fusíveis: “34”, “36”, “37”, “38 “, “39”, “41” |
| 80 | 2003-2006: Relé de farol alto (Fusíveis: “38”, “40”), Relé de farol baixo (Fusíveis: “36”, “45”), Fusíveis: “32”, “39”, “41”, “43 “, “44” | |
| E | 100 | 2001-2002: Rastilhos: ‘D’, ‘F’, ‘G’, ‘H’, ‘L’, ‘K’, ‘M’, ’24’, ’25’, ’26’, ’28’, ’29’ ’31’. |
| 100 | 2003-2006: Fusíveis: ‘D’, ‘L’, ‘K’, ‘M’, ’28’, ’29’ ’31 |
