Diagramas de fusíveis e caixas de relé – Nissan Teana (J31)
Aplica-se a veículos fabricados ao longo dos anos:
2003, 2004, 2005, 2006, 2007, 2008.

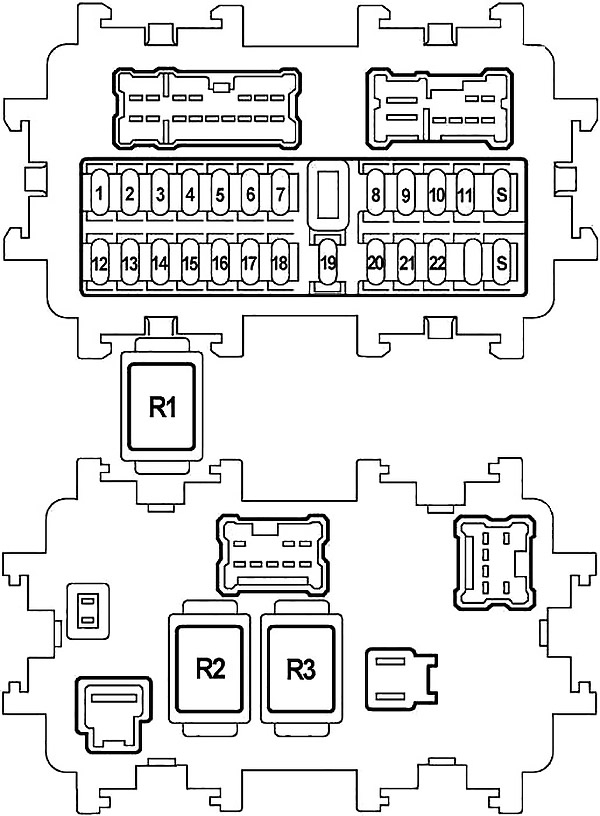

Diagrama da caixa de fusíveis do painel de instrumentos
O bloco de fusíveis está localizado atrás da tampa do painel de instrumentos.
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Circuito principal de potência e de terra, injector, sistema de entrada sem chave à distância, sistema de chave inteligente, sistema anti-roubo Nissan, janela eléctrica, desembaçador da janela traseira, tecto de abrir, posicionador automático de condução, banco eléctrico, farol, controlo automático de iluminação, sistema de controlo de alinhamento dos faróis, Luz de nevoeiro da frente, Luz de nevoeiro da retaguarda, Indicador de direcção e luz de aviso, Interruptor combinado, Luzes de estacionamento, Licença e luzes traseiras, Luz de presença, Iluminação, Sino de aviso, Limpa pára-brisas dianteiro e lava-faróis, Lava-faróis, Informação do veículo e sistema de interruptor integrado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Sinal de início | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Assento aquecido | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Áudio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Tomada de alimentação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Sistema de entrada remota sem chave, espelho retrovisor da porta eléctrico, desembaçador do vidro traseiro, posicionador automático de condução, ar condicionado, faróis, controlo automático de iluminação, sistema de controlo de pontaria dos faróis, farolim de nevoeiro dianteiro, farolim de nevoeiro traseiro, indicador e luz de aviso, interruptor combinado, iluminação , Luzes de estacionamento, Licença e luzes traseiras, velocímetro, medidor de rotação, Temp. e indicadores de combustível, lavadores de faróis, áudio, antena de áudio, informação sobre veículos e sistema de comutação integrado, linha de comunicação audiovisual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Isqueiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Assento aquecido, ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Posicionador de accionamento automático | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Dispositivo automático de controlo de velocidade (ASCD) Interruptor de travagem, MIL e ligação de dados, sensor de velocidade do veículo, componentes indetectáveis, sistema de bloqueio de mudanças, sistema de controlo da dinâmica do veículo, sistema de chave inteligente, sistema anti-roubo Nissan, desembaçador do vidro traseiro, banco aquecido, pala solar traseira, ar condicionado, luzes de estacionamento, luzes de posição e traseiras, sistema de controlo de pontaria dos faróis, iluminação, sistema de iluminação frontal adaptável, velocímetro, conta-rotações, Temp. e medidores de combustível, aviso sonoro, luzes de aviso, indicador luminoso A/T, indicador luminoso CVT, áudio, linha de comunicação audiovisual, informação do veículo e sistema de comutação integrado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Sistema de retenção adicional | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Interruptor de posição estacionar/neutro, indicador automático de controlo de velocidade (ASCD), MIL e conector de ligação de dados, componentes não detectáveis, sistema de travagem antibloqueio, sistema de controlo da dinâmica do veículo, sistema de retenção suplementar, pala solar traseira, sistema de chave inteligente, sistema de carregamento, farolim, luz de nevoeiro da frente, luz de nevoeiro da retaguarda, indicador e luz de aviso, luz de marcha-atrás, iluminação, luzes de estacionamento, luzes de licença e de cauda, velocímetro, conta-rotações, temperatura. e medidores de combustível, alarme sonoro, luzes avisadoras, indicador luminoso A/T, indicador luminoso CVT, áudio, informação do veículo e sistema de comutação integrado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Cadeira de massagem pneumática | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Bloqueio de energia, indicador automático de controlo de velocidade (ASCD), sensor de temperatura do fluido A/T e fonte de alimentação TCM, fonte de alimentação principal e circuito de terra, componentes não detectáveis, interruptor de modo manual, sistema de fecho de turno, sistema de controlo da dinâmica do veículo, controlo remoto Sistema de entrada sem chave, sistema de chave inteligente, sistema anti-roubo Nissan, abridor da tampa da bagageira, janela de energia, tecto de abrir, desembaçador da janela traseira, Posicionador automático de condução, controlo automático da iluminação, sistema de controlo de mira dos faróis, farolim, banco regulável electricamente, farolim de nevoeiro dianteiro, farolim de nevoeiro traseiro, indicador e luz de aviso, interruptor combinado, luzes de estacionamento, faróis de matrícula e de cauda, luz ambiente, iluminação, alarme sonoro, luzes de aviso, luz indicadora A/T, luz indicadora CVT, informação do veículo e sistema de interruptor integrado, limpa pára-brisas dianteiro e lavador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Sistema de fechadura por turnos, portas com fechadura eléctrica, sistema de chave inteligente, sistema anti-roubo Nissan, posicionador automático de condução, sinal de aviso, luz interior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Montagens do motor controladas electronicamente, MIL e ligações de dados, componentes não detectáveis, interruptor de modo manual, sistema de chave inteligente, sistema de controlo da dinâmica do veículo, sistema anti-roubo Nissan, ar condicionado, iluminação, luzes de estacionamento, luzes de licença e de cauda, velocímetro, taquímetro, indicadores de temperatura e de combustível, alarme sonoro, luzes avisadoras, indicador luminoso A/T, indicador luminoso CVT, sistema áudio, informação do veículo e sistema de interruptor integrado, linha de comunicação audiovisual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Dispositivo de controlo automático da velocidade (ASCD) Interruptor de travagem, interruptor de travagem, componentes não detectáveis, sistema de bloqueio de mudanças, luz de paragem, sistema de travagem antibloqueio, sistema de controlo da dinâmica do veículo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Candeeiro de sala interior, candeeiro com espelho cosmético | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Abridor de tampas de combustível | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | – | Rastilho de reserva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé de assento aquecido | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé soprador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé acessório | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

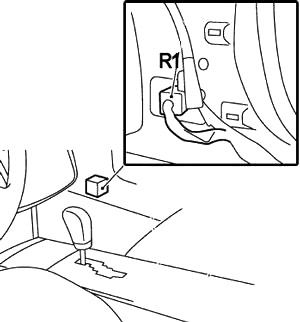

Relé de desembaciador da janela traseira

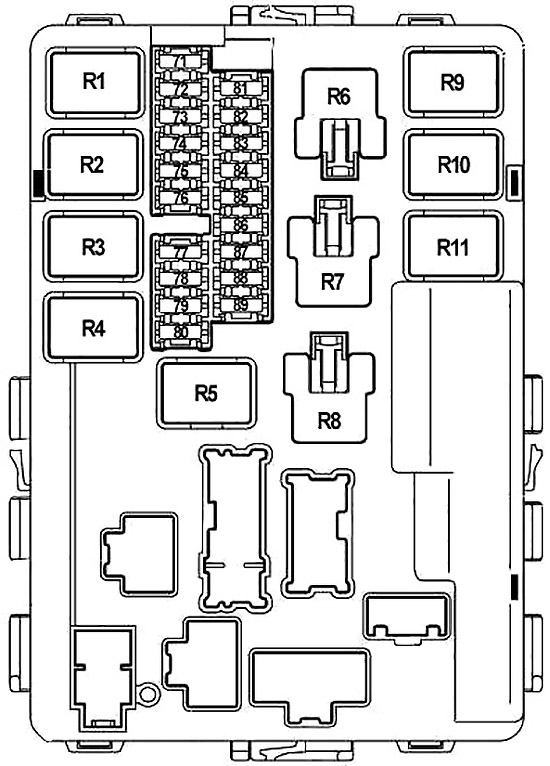

Diagrama da caixa de fusíveis do compartimento do motor nº 1 (IPDM E/R)
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71 | 15 | Relé de lâmpada de cauda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 10 | Reflector de alta direita | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 20 | Relé limpador de pára-brisas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 10 | Reflector alto esquerdo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 20 | Relé de desembaciador da janela traseira | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Reflector baixo direito | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 15 | Relé principal, alimentação de ECM para energia de emergência, sistema anti-roubo Nissan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 15 | IPDM E/R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 10 | Relé de ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | – | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 15 | Relé de bomba de combustível | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 10 | Sistema de travagem antibloqueio, sistema de controlo da dinâmica do veículo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 10 | Fonte de alimentação principal e circuito de terra, sensor de velocidade do veículo A/T (sensor de rotação), sensor de temperatura do fluido A/T e fonte de alimentação TCM, sensor de linha motriz, sensor de velocidade auxiliar CVT (sensor de rotação), sistema de arranque, módulo de controlo de transmissão (fonte de alimentação), encaminhamento da fonte de alimentação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10 | Limpador e lavador de pára-brisas frontal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 15 | sonda lambda aquecida 1, sonda lambda aquecida 2, aquecedor lambda aquecido 2, aquecedor lambda aquecido 2, banco de aquecedores 1, aquecedor lambda aquecido 2, banco de aquecedores 2, aquecedor lambda aquecido 1, aquecedor lambda aquecido 1, banco de aquecedores 1, aquecedor lambda aquecido 1 banco de aquecedores 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 15 | Farol baixo esquerdo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 15 | Relé motor de controlo do acelerador | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 15 | Relé de luz de nevoeiro frontal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 10 | Unidade de controlo do motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | ECM relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé de farol de feixe alto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé de baixo nível do farol | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Estafeta de arranque | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé de ignição | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ventilador de arrefecimento relé 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé de ventilador de arrefecimento 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé de ventilador de arrefecimento 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé motor de controlo do acelerador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé de bomba de combustível | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé de luz de nevoeiro frontal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

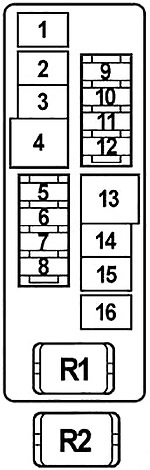

Esquema 2 da caixa de fusíveis do compartimento do motor
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | Lavador de faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Sistema de travagem antibloqueio, sistema de controlo da dinâmica do veículo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Sistema de prevenção de bloqueio das rodas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 50 | Janela eléctrica, fechadura eléctrica da porta, sistema de entrada sem chave à distância, sistema de chave inteligente, sistema anti-roubo Nissan, sistema de abertura da tampa da bagageira, tecto de abrir, desembaciador da janela traseira, posicionador automático de condução, banco eléctrico, farol, controlo automático de iluminação, sistema de controlo de mira do farol, Luz de nevoeiro da frente, luz de nevoeiro da retaguarda, indicador e luz de aviso, interruptor combinado, luzes de estacionamento, luzes de licença e de cauda, luz ambiente, iluminação, sinal de aviso, luzes de aviso, lava-faróis, informação do veículo e sistema de interruptor integrado, limpa pára-brisas e lava-brisas da frente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Sistema de carregamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Trompa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Sistema de iluminação frontal adaptável | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Linha de comunicação áudio, audiovisual, informação sobre veículos e sistema de comutação integrado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Vidro defogger da janela traseira, espelho defogger | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Interruptor de ignição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Relé de ventilador de arrefecimento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Relé de ventilador de arrefecimento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 50 | Sistema de controlo da dinâmica do veículo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé de buzina | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé limpador de pára-brisas | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

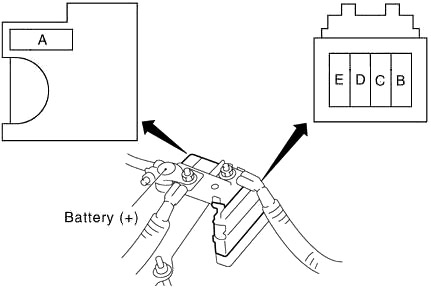

Bloco de fusíveis no terminal de bateria positivo
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 120 | Alternador, fusível: B, C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 80 | Caixa de fusíveis do compartimento do motor (№ 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 60 | Relé de farol alto, relé de farol baixo, fusível: 71, 75, 87, 88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 80 | Fusíveis (fusíveis no painel de instrumentos): 17, 18, 19, 20, 21, 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | Relé de ignição, fusível: 77, 78, 79 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
