Diagramas de fusíveis e caixas de relé – Nissan Micra (Março) K11
Aplica-se a veículos fabricados ao longo dos anos:
1992, 1993, 1994 , 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

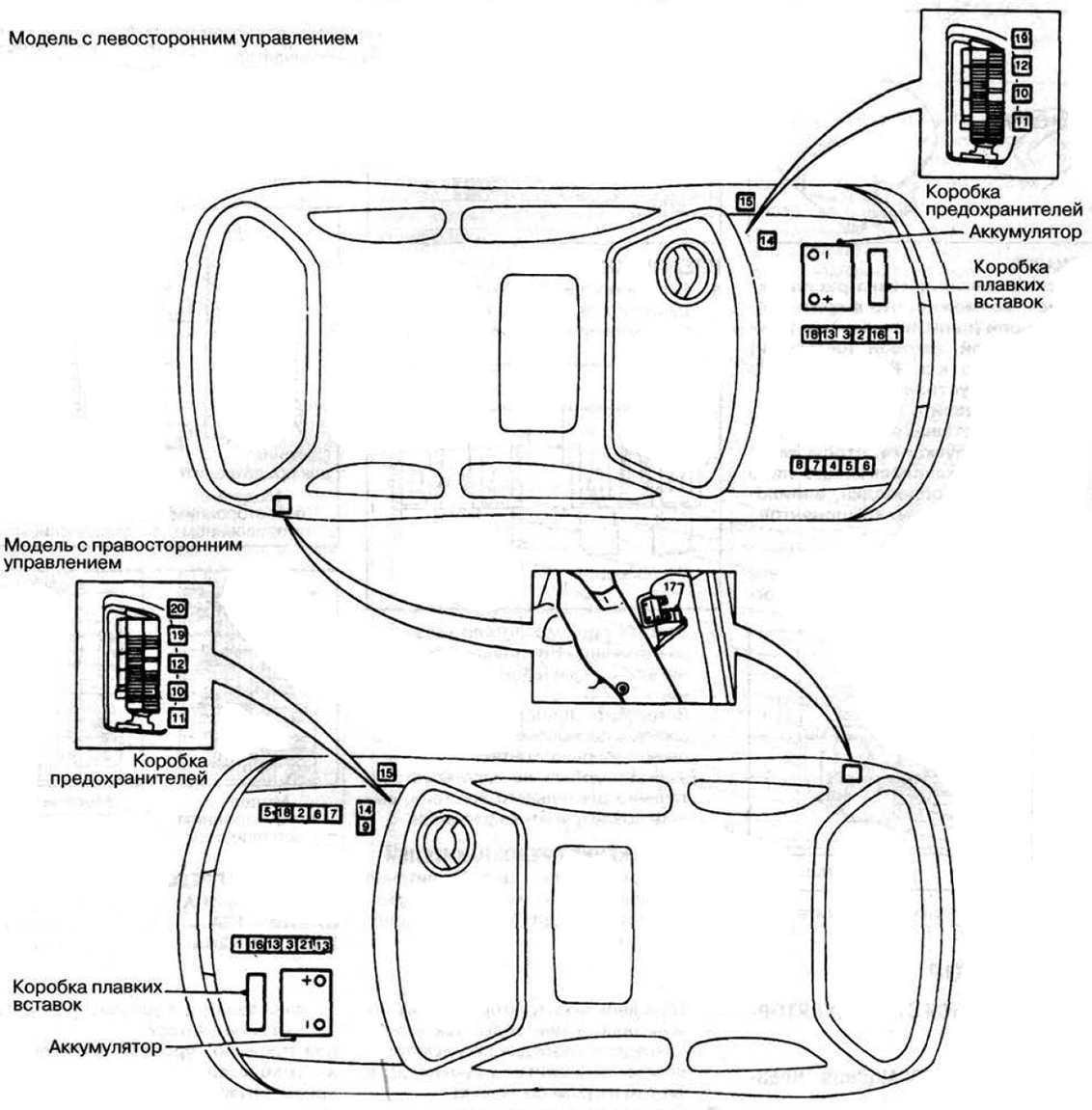

Localizações
Estafetas
- Relé do ventilador do radiador
- Interruptor de selecção de gama
- relé de CVT
- Relé de ar condicionado
- Relé de buzina
- Estafeta para aumentar a velocidade hx
- Farol / farolim de nevoeiro da frente
- Relé do vidro traseiro aquecido
- Relé de sinal
- Estafeta para equipamento eléctrico adicional
- Relé de ignição-1
- Relé de ignição-2
- Rastilho de reserva
- Interruptor
- Relé da bomba de combustível (por baixo dos estofos da porta da frente do lado do condutor)
- EGI relé
- Relé do limpa pára-brisas traseiro
- Relé de luz de nevoeiro traseiro
- Relé de ignição-3
- Relé de luz de nevoeiro traseiro (dependendo do modelo)
- Ventilador do radiador relé-2
* (debaixo do painel de instrumentos do lado do condutor, dependendo do modelo)
Compartimento do passageiro
Localizado à direita da barra de direcção, coberto por uma cobertura de protecção. Na parte de trás estará um diagrama com uma descrição do componente

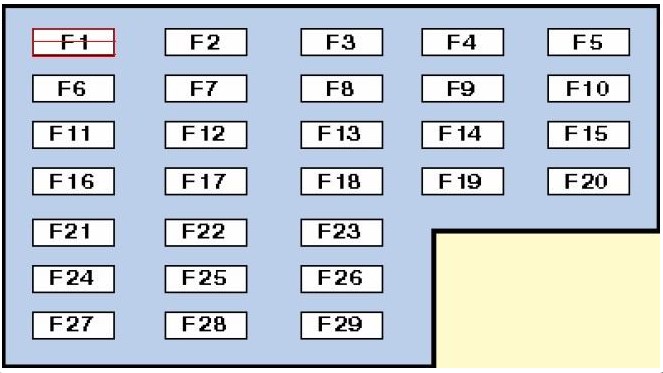

Tipo 1
Destino
| F1 | (20 A) Ar condicionado – motor do ventilador do aquecedor |
| F2 | – |
| F3 | (10A / 20A) Interruptor de aquecimento do vidro traseiro, relé de aquecimento do vidro traseiro |
| F4 | (10A) Relé de buzina |
| F5 | (15A) Relé de luz nevoeiro |
| F6 | (10A) Sistema de ar condicionado, interruptor de bloqueio de arranque |
| F7 | (7.5A) Bloqueio central, relé de controlo de inactividade (ISC) – com transmissão automática, tomada de diagnóstico |
| F8 | (10A) Relé de janela traseira aquecida – se equipado, fecho central, unidade de controlo de sinal de fecho central, unidade de controlo de luz diurna contínua – se equipado, interruptor de arranque do fecho (“PVN”), luzes de marcha-atrás |
| F9 | (15A) Limpa-vidros traseiro |
| F10 | (15A) Sistema áudio |
| F11 | (7.5A) Interruptor do alarme |
| F12 | (7.5A) Unidade de controlo electrónico ABS |
| F13 | (15A) Nissan march k11 rastilho de isqueiro |
| F14 | (10A) Lâmpadas de paragem |
| F15 | (10A) Interruptor de perigo |
| F 16 | (10A) Módulo de controlo de transmissão (ECM) |
| F17 | (15A) Relé de bomba de combustível |
| F18 | (10A) Assentos aquecidos |
| F19 | (20A) Motor limpador de pára-brisas, relé motor do limpador de pára-brisas |
| F20 | (7.5A) Sistema de gestão do motor, unidade de controlo do imobilizador |
| F21 | – |
| F22 | (10A) Módulo de controlo SRS |
| F23 | (10A) Limpador de pára-brisas |
| F24 | (10A) Válvula de corte de combustível E/m – Diesel, lâmpadas de iluminação interior, painel de instrumentos, sistema de áudio, controlador de transmissão electrónica, imobilizador, controlador de sinal de fecho central |
| F25 | (10A) Controlador de vela de incandescência – gasóleo, válvula de recirculação eléctrica ou válvula EGR – gasóleo, imobilizador, sensor lambda aquecido, válvula de desvio de ar inactivo |
| F26 | (7.5 A) Relé de bloqueio de arranque – com transmissão automática, sistema de gestão do motor |
| F27 | – |
| F28 | – |
| F29 | (15A) Retardador de atraso do lava faróis |

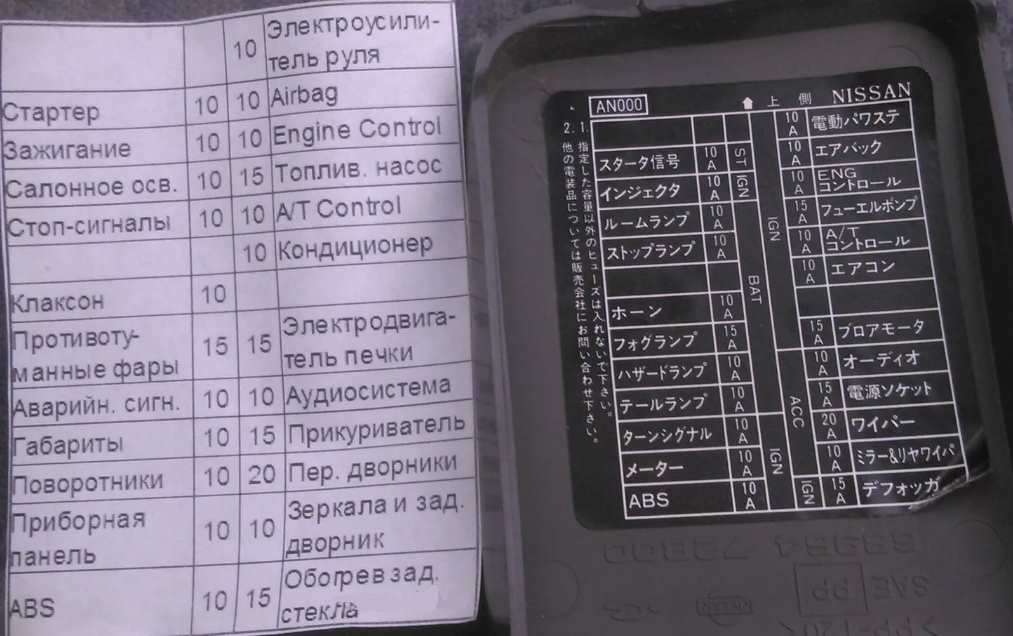

Tipo 2
Descrição
- 10A Iniciador
- 10A Ignição
- 10A Iluminação interior
- 10A Sinais de paragem
- 10A sinal
- 15A Lâmpadas de nevoeiro
- Alarme 10A
- Dimensões 10A
- 10A Indicadores de direcção
- Painel de bordo 10A
- 10A ABS
- 10A Direcção assistida eléctrica
- Airbags 10A
- Motor 10A
- Bomba de combustível 10A
- 10А Controlo A/T
- Ar condicionado 10A
- 15A Motor do fogão eléctrico
- Sistema de áudio 10A
- Acendedor de cigarros 15A
- 20A Limpa pára-brisas dianteiros
- 10A Espelhos e limpa pára-brisas traseiros
- 15A Janela traseira aquecida
Compartimento do motor

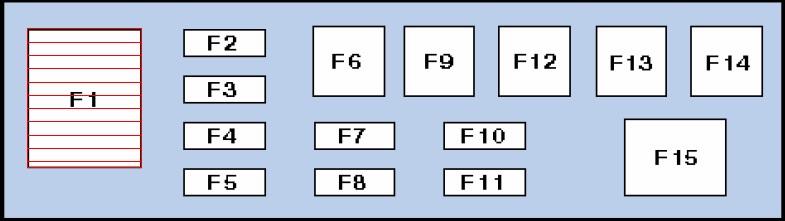

Tipo 1
Descrição
| F1 | (30A) Módulo de controlo para velas de incandescência – diesel |
| F2 | – |
| F3 | (10A) Dimensões traseiras |
| F4 | (15A) Reflector da direita |
| F5 | (15A) Reflector esquerdo |
| F6 | (25A) Vidros eléctricos, módulo de controlo de fecho central |
| F7 | (15A) Reserva |
| F8 | – |
| F9 | (25A) Motor do ventilador de arrefecimento |
| F10 | (10A) Reserva |
| F11 | (15A) Ar condicionado |
| F12 | (30A) Sistema de travagem antibloqueio (ABS) |
| F13 | (30A) Interruptor de ignição |
| F14 | (25A) Gestão de motores |
| F15 | (65A) Distribuição da energia da bateria |
Tipo 2
Descrição
| F1 | (40A) Módulo de controlo ABS |
| F2 | (30A) Interruptor de ignição |
| F3 | (40A) Módulo de controlo ABS |
| F4 | (80A) Distribuição da energia da bateria |
| F5 | (30A) Motor do ventilador de arrefecimento |
| F6 | (30A) Vidros eléctricos, módulo de controlo de fecho central |
| F7 | (30A) Gestão de motores |
| F8 | – |
| F9 | (60A) Módulo de controlo para velas de incandescência – diesel |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | (10A) Gerador |
| F 16 | (10A) Dimensões traseiras |
| F17 | (15A) Reflector esquerdo |
| F18 | (15A) Reflector da direita |
| F19 | (15A) Ar condicionado |
