Diagramas de fusíveis e caixas de relé – Nissan Sentra
Aplica-se a veículos fabricados ao longo dos anos:
2007, 2008, 2009, 2010, 2011, 2012.

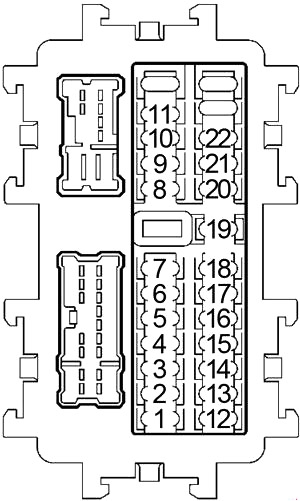

Caixa de fusíveis do painel de instrumentos
O bloco de fusíveis está localizado atrás do porta-luvas no painel de instrumentos. Abrir o suporte de óculos e puxá-lo para o remover.
Atrás:
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 10 | Espelho da porta, luzes de aviso, campainha de aviso, indicador luminoso CVT |
| 6 | 10 | Contador combinado, sistema de entrada sem chave à distância, farol, indicadores e luzes de aviso, luz de nevoeiro frontal, luz de estacionamento, luz de licença, luz traseira, interruptor combinado, iluminação, sistema áudio, sistema de iluminação diurna, telefone mãos-livres, sistema de segurança do veículo (aviso de roubo), janela eléctrica, sistema de comunicação audiovisual, informação do veículo e sistema de interruptor integrado, sistema de chave inteligente, luzes do quarto/mapa, luzes da sanita, luzes da bagageira |
| 7 | 15 | Tomada de alimentação |
| 8 | 10 | Vidro traseiro defogger |
| 9 | 10 | Sino de aviso, luzes do quarto/mapa, luzes da sanita, luzes da bagagem, fechadura eléctrica, sistema de chave inteligente, abridor de tampa da bagageira |
| 10 | 15 | Sistema de aquecimento, aparelho de ar condicionado manual |
| 11 | 15 | Sistema de aquecimento, aparelho de ar condicionado manual |
| 12 | 10 | Iluminação, luz indicadora de mau funcionamento, sistema de bloqueio de mudanças CVT, direcção assistida controlada electronicamente, sistema de chave inteligente, faróis, sinais de mudança de direcção e luzes de aviso, sistema de aviso de pressão baixa dos pneus, sinal de aviso, sistema de luzes de circulação diurna, telefone mãos livres, segurança do veículo (roubo) Aviso), sistema de entrada remota sem chave, sistema anti-roubo Nissan, limpa pára-brisas dianteiro e arruela, luz de nevoeiro dianteira, tecto de abrir, interruptor combinado, sistema de aquecimento, ar condicionado manual, luz de estacionamento, luz de registo, luz traseira, luzes de quarto/mapatilha, luz de soleira da porta, luz de bagagem, informação do veículo e sistema de interruptor integrado, janela eléctrica, desembaçador da janela traseira, sistema de comunicação audiovisual, interruptor de travagem ASCD, interruptor de posição de estacionamento/neutro, luz indicadora CVT, sistema de arranque, banco aquecido |
| 13 | 10 | Sistema de retenção adicional |
| 14 | 10 | Luz de reserva, medidor combinado, sistema de chave inteligente, faróis, sinais de mudança de direcção e luzes de aviso, iluminação, sinal de aviso, sistema de luzes de circulação diurna, sistema de aviso de pressão baixa dos pneus, direcção assistida controlada electronicamente, sistema de carga, luzes de aviso, interruptor de posição, indicador ASCD, luz indicadora CVT, luz indicadora de mau funcionamento, sistema de travagem antibloqueio, interruptor de controlo de excesso de velocidade, sistema de retenção auxiliar, sistema de comunicação audiovisual |
| 15 | 10 | Limpador e lavador de pára-brisas frontal |
| 16 | 15 | QR: sensor de relação combustível/ar, função do sistema de ignição de combustível, sensor de oxigénio aquecido |
| 17 | 20 | Áudio |
| 18 | 15 | Tomada de alimentação |
| 19 | 10 | Luz de paragem, Contador combinado, Iluminação, Fecho de porta, Interruptor de travagem, Sistema de iluminação diurna contínua, Sistema de chave inteligente, Farol, Sistema anti-roubo Nissan, Sinais de mudança de direcção e luzes de aviso, Sistema de segurança do veículo (aviso de roubo), Direcção assistida electrónica, Sinal de aviso, Sistema de aviso de baixa pressão dos pneus, Luz indicadora CVT, Aquecimento, Ar condicionado manual, Luzes de aviso, Sistema de travagem antibloqueio, Indicador ASCD, Luz de quarto/mapatilha, Luz da soleira da porta, Luz da bagageira, Sistema de comunicação audiovisual, Luz indicadora de avaria, Vidro traseiro desembaçador, Interruptor de travagem ASCD |
| 20 | 10 | Sistema de chave inteligente, sistema de comunicação audiovisual, informação sobre veículos e sistema de interruptor integrado, fechadura eléctrica da porta, sistema de entrada sem chave à distância, sistema anti-roubo Nissan, sistema de abertura da tampa da bagageira, sistema de segurança do veículo (aviso de roubo), sinal de aviso, interruptor combinado, modo diurno Sistema de iluminação, luz de nevoeiro frontal, faróis, luzes de quarto/mapatilha, candeeiros de WC, candeeiros de bagagem, iluminação, indicadores de mudança de direcção e luzes de aviso, luzes de estacionamento, luzes de registo, luzes traseiras, interruptor de travagem ASCD |
| 21 | 10 | Fechadura de alimentação, campainha de aviso, sistema de chave inteligente, sistema de entrada sem chave à distância, luzes do quarto/mapa, luz da sanita, luz da bagageira |
| 22 | 10 | Kit mãos livres |
| R1 | Acessório | |
| R2 | Blower | |

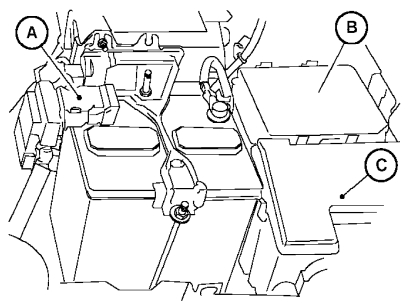

Compartimento do motor
- Caixa de fusíveis #1
- Caixa de fusíveis #2
- Módulo de controlo de transmissão (MTC)
- Módulo de controlo do motor (ECM)
- Actuador e unidade de controlo de ABS
- Motor do limpa pára-brisas frontal
- A – Ligação de fusíveis;
- B – Caixa de fusíveis 1;
- C – Caixa de fusíveis 2 / Caixa de retransmissão.

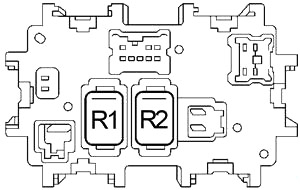

Diagrama da caixa de fusíveis do compartimento do motor nº 1
| Número | Amps [A] | Descrição |
|---|---|---|
| 32 | – | – |
| 33 | – | – |
| 34 | 10 | Farol alto direito, sistema de iluminação diurna contínua |
| 35 | 10 | Farol de feixe alto esquerdo, sistema de iluminação diurna contínua |
| 36 | 10 | Estacionamento, candeeiro de matrícula, candeeiro de cauda, iluminação |
| 37 | 10 | Lâmpada de estacionamento, lâmpada de registo, lâmpada de cauda |
| 38 | – | – |
| 39 | 30 | Relé do limpa pára-brisas frontal, relé do limpa pára-brisas frontal de alto nível |
| 40 | 15 | Faróis de baixo nível, sistema de iluminação diurna contínua |
| 41 | 15 | Faróis baixos, sistema de iluminação diurna contínua |
| 42 | 10 | Relé A/C |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | 15 | Relé de desembaciador da janela traseira |
| 47 | 15 | Relé de desembaciador da janela traseira |
| 48 | 15 | Relé de bomba de combustível |
| 49 | 10 | Módulo de controlo de transmissão (fonte de alimentação), válvula solenóide do sensor de pressão auxiliar, luz indicadora CVT, sensor de velocidade principal CVT (sensor de rotação) |
| 50 | 10 | Sistema de prevenção de bloqueio das rodas |
| 51 | 10 | Sensor de oxigénio aquecido |
| 52 | 15 | Relé motor de controlo do acelerador |
| 53 | 20 | Módulo de controlo do motor (ECM) relé, sistema anti-roubo Nissan, módulo de controlo da transmissão (potência), indicador luminoso CVT, fonte de alimentação ECM para alimentação de emergência |
| 54 | 10 | Função do sistema de ignição de combustível, sensor de relação combustível/ar |
| 55 | 10 | Injector, função do sistema de ignição de combustível |
| 56 | 15 | Luz de nevoeiro frontal |
| R1 | Vidro traseiro defogger | |
| R2 | Módulo de controlo do motor (ECM) | |
| R3 | Farol baixo | |
| R4 | Luz de nevoeiro frontal | |
| R5 | Arrancador | |
| R6 | Ventilador de arrefecimento 2 | |
| R7 | Ventilador de arrefecimento 3 | |
| R8 | Ventilador de arrefecimento 1 | |
| R9 | Ignição | |

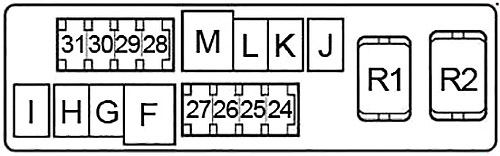

Diagrama da caixa de fusíveis do compartimento do motor nº 2
Remover a tampa da caixa de fusíveis pressionando as capturas e levantando a tampa da frente.
| Número | Amps [A] | Descrição |
|---|---|---|
| 24 | – | – |
| 25 | 10 | Buzina, sistema de entrada sem chave à distância, sistema de chave inteligente, sistema de segurança do veículo (aviso de roubo) |
| 26 | 10 | Sistema de carregamento |
| 27 | 10 | Sistema de luz diurna |
| 28 | 10 | Vidro traseiro defogger |
| 29 | – | – |
| 30 | 20 | Assento aquecido |
| 31 | 20 | Áudio, informação sobre veículos e sistema integrado de comutação, sistema de comunicação audiovisual |
| F | 60 | Direcção assistida controlada electronicamente |
| G | 30 | Sistema de prevenção de bloqueio das rodas |
| H | 30 | Sistema de prevenção de bloqueio das rodas |
| I | – | – |
| J | 50 | Sistema de aviso de baixa pressão dos pneus, tecto de abrir, fechadura da porta, sistema de luzes de circulação diurna, luz de nevoeiro frontal, sinais de mudança de direcção e luzes de aviso, interruptor combinado, luz de estacionamento, luz de licença, luz traseira, sinal de aviso, iluminação, sistema de entrada sem chave à distância, sistema de chave inteligente, abridor de tampa da bagageira, telefone mãos-livres, sistema de segurança do veículo (aviso de roubo), sistema anti-roubo Nissan, janela eléctrica, desembaciador de vidros traseiros, luzes de quarto/mapa, luz de camioneta, luz de bagagem, limpa pára-brisas e lavador frontal, informação do veículo e sistema integrado de comutação, fusível do sistema de comunicação audiovisual: “9” |
| K | 40 | Ventilador de arrefecimento |
| L | 40 | Ventilador de arrefecimento |
| M | 40 | Sistema de arranque, interruptor de ignição |
| R1 | Trompa | |
| R2 | Sistema de iluminação diurna 2 | |

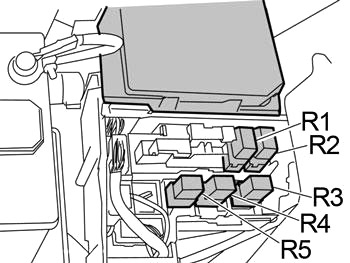

Estafetas
| Número | Estafeta |
|---|---|
| R1 | Trompa |
| R2 | Sistema de iluminação diurna 2 |
| R3 | Ventilador de arrefecimento 5 |
| R4 | Sistema de luz diurna |
| R5 | Ventilador de arrefecimento 4 |

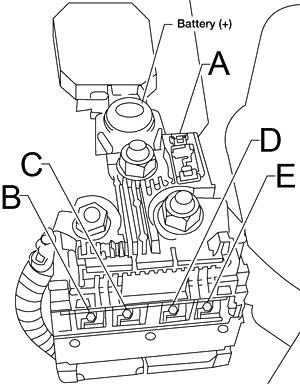

Bloco de ligação fusível
Localizado na bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| A | 225 | Sistema de arranque, sistema de carregamento, fusível: “E”, “D”. |
| B | 80 | Relé de ignição (Fusíveis: “48”, “49”, “50”, “51”, “54”, “55”) |
| C | 100 | Relé motor do ventilador frontal (fusíveis: “10”, “11”), relé acessório (fusíveis: “5”, “6”, “7”), fusível: “17”, “18”, “19”, “20”, “21”, “22” |
| D | 60 | Relé de luz de nevoeiro frontal (fusível: “56”), relé de farolim baixo (fusíveis: “40”, “41”), relé de farolim direito alto, relé de farolim alto LH, relé de luz traseira, fusível: “39”, “42 |
| E | 100 | Rastilhos: “25”, “26”, “27”, “28”, “30”, “31”, “F”, “G”, “H”, “J”, “K”, “L”, “M” |
