Peugeot 307 SW (2002) – diagrama da caixa de fusíveis
Ano de produção: 2002.
Fusível de isqueiro (tomada) em Peugeot 307 SW (2002). é o fusível 7 na caixa de fusíveis.

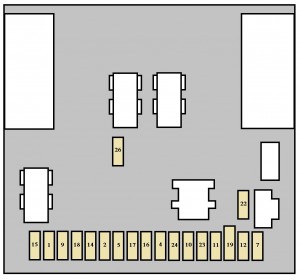

Rastilho de painel de instrumentos
| Não. | Amp [A] | Descrição |
| 1 | 10 | Luz de nevoeiro traseiro |
| 2 | 15 | Limpa-vidros traseiro |
| 4 | 15 | Pára-brisas eléctrico |
| 5 | 15 | Luz de paragem esquerda com reboque |
| 7 | 20 | Luz do tecto traseiro;
Luz de tecto frontal; Mais leve; Saída frontal de 12 volts; Iluminação para um compartimento de armazenamento prático; Louvre de tejadilho. |
| 9 | 30 | Janelas operadas electricamente;
Janelas abertas com uma prensa (incompatível com janelas que se abrem sem imprensa); Tejadilho de protecção solar. |
| 10 | 15 | Tomada de diagnóstico;
Tomada traseira de 12 volts. |
| 11 | 15 | Equipamento de áudio;
Ecrã multifunções; Comandos do volante; Transmissão automática. |
| 12 | 10 | Luzes de posição dianteira e traseira direita;
Chapas de matrícula e luzes de reboque; Iluminação para interruptores de fecho central/ alarme/ ESP/ luzes de emergência; Ar condicionado/acendimento de cinzeiros; Iluminação do interruptor de transmissão automática; Mais leve; Corrector de faróis. |
| 14 | 30 | Controlo de fecho de portas;
Controlo de bloqueios; |
| 15 | 30 | Janelas traseiras |
| 16 | 5 | Caixa de fusíveis do motor;
Alarme; Filtro de partículas; Comandos do volante; Airbags. |
| 17 | 10 | Luz de stop traseira direita;
Luz de paragem adicional. |
| 18 | 10 | Tomada de diagnóstico;
Comandos do volante; Pedal de travagem (stop) e interruptores de embraiagem; Interruptor de nível do líquido refrigerante; Segundo interruptor de travagem. |
| 19 | 30 | PARC Sidebar |
| 22 | 10 | Luzes de posição esquerda à frente e atrás;
Chapas de matrícula e luzes de reboque. |
| 23 | 15 | Sirene de emergência;
Unidade de controlo de alarme interno. |
| 24 | 15 | Painel de instrumentos;
Equipamento de áudio; Ecrã multifunções; Ar condicionado; Assistência ao Estacionamento Traseiro. |
| 26 | 30 | Janela traseira aquecida |

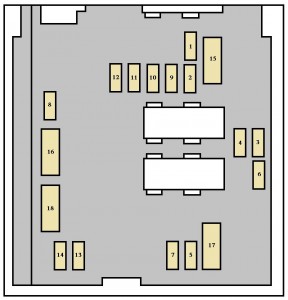

Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| 1 * | 30 | Unidade ventoinha |
| 2 * | 30 | Motor da bomba ESP/ABS |
| 3 * | 30 | Válvulas solenóides ESP/ABS |
| 4 * | 60 | Fonte de alimentação de interface
sistemas incorporados. |
| 5 * | 60 | Fonte de alimentação de interface
sistemas incorporados. |
| 6 * | 20 | Unidade de polícia |
| 40 | ||
| 7 * | 30 | Ignição, potência |
| 8 * | 70 | Montagem de electrobombas
direcção assistida. |
| Não. | Amps [A] | Descrição |
| 1 | 10 | Interruptor de luz inversa de transmissão automática;
Controlo de relé de encravamento Arranque automático da transmissão; Interruptor de luz reversa de transmissão manual; Sensor de velocidade do veículo; Sensor de água a diesel. |
| 2 | 15 | Válvula solenóide de lata;
Bomba de combustível. |
| 3 | 10 | Controlador de direcção assistida;
Controlador ABS ou ESP. |
| 4 | 10 | Controlador de injecção;
Controlo do relé da unidade do ventilador; Controlo de relé de aquecimento adicional; Controlador de transmissão automática; Controlo sequencial da transmissão automática; Bloqueio automático da transmissão de relé. |
| 5 | 15 | Unidade de controlo do filtro de partículas |
| 6 | 15 | Faróis de nevoeiro dianteiros |
| 7 | 20 | Não utilizado |
| 8 | 20 | Controlo do relé da unidade do ventilador;
Fonte de alimentação do controlador do motor; Bomba de injecção (Diesel). |
| 9 | 15 | Faróis de faróis baixos à esquerda |
| 10 | 15 | Faróis mergulhados à direita |
| 11 | 10 | Semáforo direito |
| 12 | 10 | Feixe principal esquerdo |
| 13 | 15 | Trompa |
| 14 | 10 | Bomba de lavagem dos faróis dianteira e traseira |
| 15 | 30 | Sensores de oxigénio;
Válvula solenóide de recirculação de gás de exaustão; Bobina de ignição; Regulador de alta pressão do gasóleo; Fornecimento de injectores (gasolina); Módulo aquecedor; Sensor de fluxo de ar (Diesel); Controlador do motor (Diesel); Bomba de injecção (Diesel); Aquecedor a diesel. |
| 16 | 40 | Bomba de ar com motor a gasolina
com transmissão automática. |
| 17 | 30 | Limpa pára-brisas frontal de baixa/alta velocidade |
| 18 | 40 | Ventilador de ar condicionado |
