Peugeot 307 SW (2003) – caixa de fusíveis

Peugeot 307 SW (2003) – caixa de fusíveis

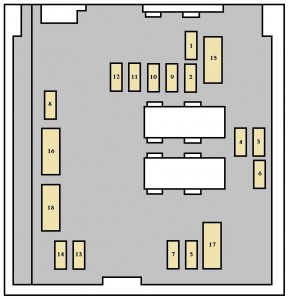

Peugeot 307 SW (2003) – diagrama de fusíveis

Ano de produção: 2003.

Fusível de isqueiro (tomada) em Peugeot 307 SW (2003). é o fusível 12 na caixa de fusíveis.

Rastilhos de painel de instrumentos

Peugeot 307 SW (2003) – fusíveis – painel de instrumentos
Fusível Amps [A] Características
1 10 Luz de nevoeiro traseiro
2 15 Limpa-vidros traseiro
4 15 Para-brisas eléctricos
5 15 Luz de paragem esquerda com reboque
7 30 Luz de tecto traseiro, luz de tecto frontal, leitores de mapas – Tomada frontal de 12 volts – Luz do compartimento de armazenamento superior – Abertura do tejadilho.
9 30 Vidros dianteiros accionados electricamente – Vidros eléctricos accionados por pressão (incompatíveis com vidros eléctricos não abertos) – Tejadilho de abrir
10 15 Ficha de diagnóstico – tomada traseira de 12 volts – reboque
11 20 Equipamento áudio – Visores multifunções – Comandos do volante – Transmissão automática.
12 10 Luzes de posição dianteira direita, luz lateral traseira direita – Luzes de matrícula e de reboque – Luzes de interruptor do fecho central / alarme // luzes de perigo – Luzes de ar condicionado / cinzeiro – Luzes de interruptor de transmissão automática – Acendedores de cigarros.
14 30 Controlo de abertura/fecho de portas – Controlo de fecho
15 30 Vidros traseiros operados electricamente
16 10 Caixa de fusíveis do motor – Alarme – Filtro de partículas – Comandos do volante – Airbags.
17 10 Luz de stop traseira direita, terceira luz de stop
18 10 Conector de diagnóstico – Controlos do volante – Espelho retrovisor interior electrocromático – Pedal de travão (stop) e interruptores de embraiagem – Interruptor de nível do líquido refrigerante – Segundo interruptor de travão
19 30 PARC Sidebar
22 10 Luz dianteira esquerda, luz traseira esquerda – Matrícula e luzes de reboque
23 15 Sirene de alarme – Unidade interna de controlo de alarme.
24 15 Painel de instrumentos – Equipamento áudio – Visores multifunções – Ar condicionado – Assistência ao estacionamento traseiro.
26 30 Janela traseira aquecida

Rastilhos do compartimento do motor (ao lado da bateria)

Peugeot 307 SW (2003) – fusíveis – compartimento do motor
Fusível Amps [A] Descrição
1 * 50 Unidade ventoinha
2 * 30 Motor da bomba ESP / ABS
3 * 30 Válvulas solenóides ESP / ABS
4 * 70 Alimentação de interface de sistemas incorporados
5 * 70 Alimentação de interface de sistemas incorporados
6 * Não utilizado
7 * 30 Ignição, potência
8 * 70 Conjunto de electrobomba de direcção assistida
READ  Peugeot Expert Tepee (2008-2016) - caixa de fusíveis
Fusível Amps [A] Descrição
1 10 Interruptor luminoso de inversão de marcha atrás da transmissão automática – Comando de relé de bloqueio de arranque da transmissão automática – Interruptor luminoso de inversão de marcha atrás da transmissão manual – Sensor de velocidade do veículo – Sensor de água a diesel.
2 15 Válvula solenóide de lata – bomba de combustível
3 10 Controlador de direcção assistida – controlador ABS ou ESP
4 10 Controlador de injecção – Controlo de relé de unidade de ventilador – Controlo adicional de relé de aquecimento – Controlador de transmissão automática – Controlo sequencial de transmissão automática – Relé de bloqueio de transmissão automática.
5 15 Unidade de controlo do filtro de partículas
6 15 Faróis de nevoeiro dianteiros
7 Não utilizado
8 20 Controlo do relé da unidade do ventilador – Alimentação do controlador do motor – Bomba de injecção (Diesel).
9 15 Faróis de faróis baixos à esquerda
10 15 Faróis mergulhados à direita
11 10 Semáforo direito
12 10 Feixe principal esquerdo
13 15 Trompa
14 10 Bomba de lavagem dos faróis dianteira e traseira
15 30 Sensores de oxigénio – Solenóide de recirculação de gases de escape – Bobina de ignição – Regulador de alta pressão diesel – Injector de abastecimento (gasolina) – Unidade de aquecimento – Sensor de fluxo de ar (Diesel) – Controlador de abastecimento do motor (Diesel) – Bomba de injecção (Diesel) – Aquecedor a diesel.
16 30 Bomba de ar para motor a gasolina com transmissão automática
17 30 Limpa pára-brisas frontal de baixa/alta velocidade
18 40 Ventilador de ar condicionado
