Peugeot 607 (2007-2008) – diagrama da caixa de fusíveis
Ano de produção: 2007, 2008.
Fusível de isqueiro (tomada) em Peugeot 607 (2007-2008). é o fusível F9 na caixa de fusíveis no painel de instrumentos.

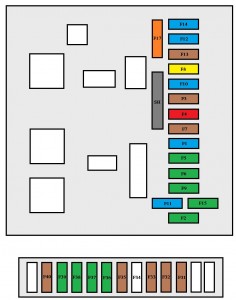

Fusíveis no tablier

| Não. | Amp [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Luz de paragem direita | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5 | Luz de paragem esquerda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5 | Terceiro semáforo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Não utilizado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Unidade de controlo de detecção
Pressão de pneu demasiado baixa; Comutador de CD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Relé de assento de passageiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 | Bancos traseiros aquecidos de passageiros e direitos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Condutor aquecido e bancos traseiros esquerdos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 | Relé do assento do condutor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 5 | Tomada de diagnóstico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Não. | Amp [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Bomba de lavagem do pára-brisas frontal i
Sensor de nível de líquido de lavagem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Terra bloqueada e encravada | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbags | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Interruptor de embreagem;
Interruptor de travagem de dupla função; Conector de diagnóstico; Sensor ESP; Espelho electrocromático. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Vidros dianteiros eléctricos e
tejadilho eléctrico. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Alimentação eléctrica para os vidros eléctricos traseiros | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interruptor do porta-luvas;
Iluminação adicional; Luzes de leitura de mapas; Espelho auxiliar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Fonte de alimentação de visor multifunções;
Controlo do volante; Sirene de alarme; Fonte de alimentação da caixa de fusíveis do reboque; Audio RD4; RT4 GPS áudio/telefone; Espelho eléctrico e controlo Vidros eléctricos dianteiros e traseiros. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Isqueiros dianteiros e traseiros (máx. 100 watts) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Fonte de alimentação para a unidade de controlo do depósito aditivo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Controlador de transmissão automática;
Interruptor selector de posição transmissão automática; Interruptor de ignição. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Fonte de alimentação da caixa de fusíveis do reboque;
Kit mãos livres; Relé de assento; Módulo de memória do assento; Sensor de chuva e luminosidade. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Fonte de alimentação da caixa de fusíveis do motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Alimentação eléctrica para a unidade de controlo
assistência ao estacionamento; Interruptor de ajuste dos faróis; Painel de instrumentos, ar condicionado; Airbags e unidade de pré-tensores. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Fornecimento de energia para fechaduras | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Janela traseira aquecida e
espelhos aquecidos. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

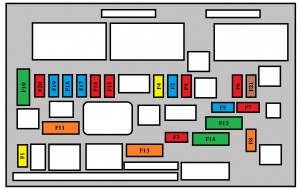

Rastilhos do compartimento do motor

| Não. | Amp [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Unidade de controlo do motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Trompa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Obturador de rolo eléctrico traseiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Lavador de faróis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Bomba de combustível
(excepto para o IDH de 16 volts e 2 litros de 2,2 litros de IDH 16 V); Aquecedor a diesel (2 litros HDI 16 V); Actuadores de controlo de motores (2,2 litros HDI 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Direcção assistida;
Controlador de Suspensão; Transmissão automática; Ajuste automático dos faróis. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Sensor de fluxo de ar do motor
(2,2 l HDI 16 V); Controlador ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Solenóide de arranque | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Sensor do nível do líquido refrigerante;
Aquecimento da cabina (HDI); Interruptor STOP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Actuadores de controlo de motores
(Injectores, bobina de ignição, válvulas solenóides, sensores de oxigénio) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Relé soprador A/C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Relé limpador de pára-brisas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Alimentação de interface de sistemas incorporados
(ignição positiva). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Bomba de ar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Semáforo à direita | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Semáforo à esquerda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Farolim de imersão à esquerda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Farolim de mergulho à direita | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Aquecedor de óleo
(2,2 litros 16 V e 2 litros 16 V HDI); Válvula solenóide de aquecimento ar de admissão (2 litros 16 volts HDI); Sensor de fluxo de ar (2 litros 16 volts HDI); Bomba de injecção (2,2 litros HDI 16 V); Sensor de oxigénio; Purga da válvula solenóide da lata (3 litros V6 24V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Sensor de água diesel
(2 litros HDI 16 V e 2,2 litros HDI 16 V); Válvula solenóide de controlo de turbocompressores (2 litros 16 volts HDI); Válvulas solenóides tempo e exaustão (3 litros V6 24 volts). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Controlo de estafetas
montagem do ventilador. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
