Peugeot 607 (2009) – diagrama da caixa de fusíveis
Ano de produção: 2009.
Fusível de isqueiro (tomada) em Peugeot 607 (2009). é o fusível F9 na caixa de fusíveis no painel de instrumentos.

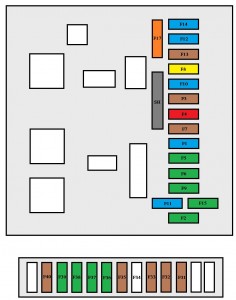

Fusíveis no tablier
| Não. | Amp [A] | Descrição |
| F31 | 5 | Luz de paragem direita |
| F32 | 5 | Luz de paragem esquerda |
| F33 | 5 | Terceiro semáforo |
| F34 | 5 | Não utilizado |
| F35 | 5 | Unidade de controlo de detecção
Pressão de pneu demasiado baixa; Comutador de CD. |
| F36 | 30 | Relé de assento de passageiro |
| F37 | 30 | Bancos de passageiro aquecidos e
direita traseira. |
| F38 | 30 | Condutor aquecido e
esquerda traseira. |
| F39 | 30 | Relé do assento do condutor |
| F40 | 5 | Tomada de diagnóstico |
| Não. | Amp [A] | Descrição |
| F1 | 15 | Bomba de lavagem do pára-brisas frontal i
Sensor de nível de líquido de lavagem. |
| F2 | 30 | Terra bloqueada e encravada |
| F3 | 5 | Airbags |
| F4 | 10 | Interruptor de embreagem;
Interruptor de travagem de dupla função; Conector de diagnóstico; Sensor ESP; Espelho electrocromático. |
| F5 | 30 | Vidros dianteiros eléctricos e
tejadilho eléctrico. |
| F6 | 30 | Alimentação eléctrica para os vidros eléctricos traseiros |
| F7 | 5 | Interruptor do porta-luvas;
Iluminação adicional; Luzes de leitura de mapas; Espelho adicional. |
| F8 | 20 | Fonte de alimentação de visor multifunções;
Controlo do volante; Sirene de alarme; Fonte de alimentação da caixa de fusíveis do reboque; Audio RD4; RT4 GPS áudio/telefone; Espelho eléctrico e controlo Vidros eléctricos dianteiros e traseiros. |
| F9 | 30 | Isqueiros dianteiros e traseiros (máx. 100 watts) |
| F10 | 15 | Alimentação eléctrica para a unidade de controlo
tanque aditivo. |
| F11 | 15 | Controlador de transmissão automática;
Interruptor selector de posição transmissão automática; Interruptor de ignição. |
| F12 | 15 | Fonte de alimentação da caixa de fusíveis do reboque;
Kit mãos livres; Relé de assento; Módulo de memória do assento; Sensor de chuva e luminosidade. |
| F13 | 5 | Fonte de alimentação da caixa de fusíveis do motor |
| F14 | 15 | Alimentação eléctrica para a unidade de controlo
assistência ao estacionamento; Interruptor de ajuste dos faróis; Painel de instrumentos, ar condicionado; Airbags e unidade de pré-tensores. |
| F15 | 30 | Fornecimento de energia para fechaduras |
| F17 | 40 | Janela traseira aquecida e
espelhos aquecidos. |

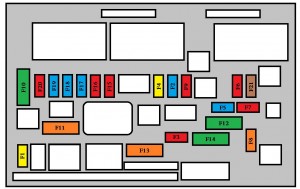

Rastilhos do compartimento do motor
| Não. | Amp [A] | Descrição |
| F1 | 20 | Unidade de controlo do motor |
| F2 | 15 | Trompa |
| F3 | 10 | Obturador de rolo eléctrico traseiro |
| F4 | 20 | Lavador de faróis |
| F5 | 15 | Bomba de combustível
(excepto para o IDH de 2 litros de 16 volts); aquecedor a diesel (2 litros de IDH de 16 volts); turbocompressor e unidade inicial pré-aquecimento de gasóleo (2,7 litros HDI 24 volts). |
| F6 | 10 | Direcção assistida;
Controlador de Suspensão; Transmissão automática; Ajuste automático dos faróis. |
| F7 | 10 | Unidade de controlo ESP |
| F8 | 15 | Solenóide de arranque |
| F9 | 10 | Sensor do nível do líquido refrigerante;
Aquecimento da cabina (HDI); Interruptor STOP. |
| F10 | 30 | Actuadores de controlo de motores
(Injectores, bobina de ignição, válvulas solenóides, sensores de oxigénio). |
| F11 | 40 | Relé soprador A/C |
| F12 | 30 | Relé limpador de pára-brisas |
| F13 | 40 | Fonte de alimentação de interface
sistemas incorporados (ignição positiva). |
| F14 | 30 | Bomba de ar |
| F15 | 10 | Semáforo à direita |
| F 16 | 10 | Semáforo à esquerda |
| F17 | 15 | Farolim de imersão à esquerda |
| F18 | 15 | Farolim de mergulho à direita |
| F19 | 15 | Aquecedor de óleo (2 litros HDI 16 V);
Válvula solenóide do aquecedor ar de admissão (2 litros HDI 16 volts); Sensor de fluxo de ar (2 litros 16 volts HDI e 2,7 litros 24 volts V6 HDI); Sensor de oxigénio. |
| F20 | 10 | Sensor de água diesel
(2 litros HDI 16V); Bomba de injecção (2,7 litros V6 HDI 24V); Válvula solenóide de controlo turbo (2 litros HDI 16V). |
| F21 | 10 | Controlo de estafetas
montagem do ventilador; Montagem de ventiladores adicionais (2,7 litros V6 HDI 24 volts). |
