Peugeot Expert VU (2013-2015) – diagrama da caixa de fusíveis
Ano de produção: 2013, 2014, 2015.
Fusível de isqueiro (tomada) em Peugeot Expert VU (2013-2015). é o fusível 45 na caixa de fusíveis
Fusíveis no painel de instrumentos do lado direito
| Não. | Amp [A] | Descrição |
| 1 | 15 | Limpa pára-brisas traseiro |
| 2 | – | Não utilizado |
| 3 | 5 | Unidade de controlo de airbag |
| 4 | 10 | Sensor do ângulo do volante;
Tomada de diagnóstico; Sensor ESP; Ventilação manual; Interruptor de embreagem; Altura do feixe de faróis; Bomba de filtro de partículas. |
| 5 | 30 | Espelhos eléctricos;
Motor da janela do passageiro. |
| 6 | 30 | Fonte de alimentação para vidros eléctricos dianteiros |
| 7 | 5 | Luzes adicionais e
luzes do porta-luvas |
| 8 | 20 | Ecrã multifunções;
Sirene de alarme; Equipamento de áudio; Trocador de discos compactos; Áudio / telefone; caixa de fusíveis de reboque (acessórios); Fisicultor/unidade Modificação do veículo (plataforma com cabina). |
| 9 | 10 | Mais leve;
Tomada acessória de espaço de carga. |
| 10 | 30 | Equalizador de altura de passeio traseiro;
Interruptor do volante; Painel de instrumentos. |
| 11 | 15 | Tomada de diagnóstico;
Interruptor de ignição. |
| 12 | 15 | Kit mãos livres;
Unidade de controlo de airbag; Unidade de controlo assistência ao estacionamento. |
| 13 | 5 | Caixa de fusíveis do motor;
Caixa de fusíveis de reboque. |
| 14 | 15 | Sensor de chuva;
Ventilação traseira; Ar condicionado automático; Painel de instrumentos. |
| 15 | 30 | Fechar a porta |
| 16 | – | Não utilizado |
| 17 | 40 | Janela traseira aquecida;
Espelhos aquecidos. |
| 10 | Apenas espelhos aquecidos |
Fusíveis no compartimento de passageiros
| Não. | Amp [A] | Descrição |
| 1 | 30 | Assentos aquecidos |
| 2 | – | Não utilizado |
| 20 | Estado da bateria da unidade de carga | |
| 3 | 40/50 | Caixa de fusíveis de reboque
(acessórios); Fisiculturista; Módulo de modificação de veículos (plataforma com cabina). |
| 4 | – | Não utilizado |
| 36 | 15 | Fechaduras de porta com dobradiças |
| 37 | 10 | Fechaduras de porta com dobradiças |
| 38 | 20 | Limpador de portas traseiras com dobradiças |
| 39 | – | Não utilizado |
| 40 | 5 | Espelhos laterais dobráveis |
Fusíveis debaixo do capô
| Não. | Amp [A] | Descrição |
| 1 | 20 | Controlador do motor;
Sistemas de abastecimento de combustível e ar; Instalação de ventiladores. |
| 2 | 15 | Trompa |
| 3 | 10 | Bomba de lavagem dianteira e traseira |
| 4 | 20 | Bomba de lavagem dos faróis |
| 5 | 15 | Sistema de abastecimento de combustível |
| 6 | 10 | Direcção assistida;
Interruptor adicional do pedal do travão. |
| 7 | 10 | Sistema de travagem (ABS/ESP) |
| 8 | 20 | Controlo de arranque |
| 9 | 10 | Interruptor principal do pedal do travão |
| 10 | 40 | Sistemas de abastecimento de combustível e ar;
Sistemas de controlo de emissões. |
| 11 | 40 | Ventilação frontal |
| 12 | 30 | Limpadores |
| 13 | 40 | Interface do sistema incorporado |
| 14 | 30 | Não utilizado |

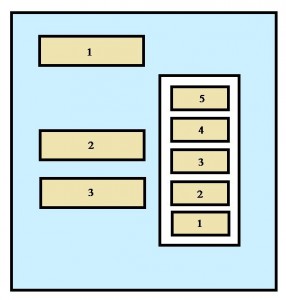

Reboque / gancho de reboque / carroçaria / fusível da cabina de plataforma
| Não. | Amp [A] | Descrição |
| 1 | 15 | Não utilizado |
| 2 | 15 | Relé de ignição e gerador opcional |
| 3 | 15 | Fonte de alimentação do reboque de 12 volts. |
| 4 | 15 | Fornecimento permanente de modificadores de veículos |
| 5 | 10 | Luzes de emergência |
