Diagramas de fusíveis e caixas de relé – Porsche 944
Aplica-se a veículos fabricados ao longo dos anos:
1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.
Tipo 1
| Número | Amps [A] | Descrição |
| 1 | 8 | Passagem de luzes (esquerda) |
| 2 | 8 | Passagem de luzes (à direita) |
| 3 | 8 | Semáforos (esquerda) |
| 4 | 8 | Semáforos (à direita) |
| 5 | 16 | Luzes de condução adicionais |
| 6 | 8 | Luzes de paragem, pisca-pisca de emergência, motor de farol escondido |
| 7 | 8 | Relógio, iluminação interior, acendedor de charutos, rádio, luz de tronco |
| 8 | 8 | Sinais de viragem, luz de aviso de travagem |
| 8 | Stoplights | |
| 9 | 8 | Luzes de marcha-atrás, limpa pára-brisas traseiro, motor do espelho exterior, indicadores de mudança de direcção |
| 10 | 16 | Ventilador de ar fresco |
| 16 | Aquecedor de espelhos exteriores, cabo de controlo do desembaçador do vidro traseiro | |
| 11 | 8 | Limpadores de pára-brisas, bomba de lavar |
| 12 | 8 | Luzes de matrícula, luzes de tronco, luzes de cinzeiro, luzes de instrumentos e interruptores, luzes do porta-luvas |
| 13 | 8 | Marcador lateral (à direita) |
| 14 | 8 | Marcador lateral (esquerda), luz do compartimento do motor |
| 15 | 16 | Luzes de nevoeiro |
| 8 | Luz de nevoeiro frontal | |
| 1 | 8 | Faróis retrácteis |
| 16 | Motor de farol escondido | |
| 8 | Trompa | |
| 2 | 16 | Bomba de combustível, válvula de ar auxiliar, regulador de pressão de controlo, válvula de frequência (sensor de oxigénio) |
| 3 | 16 | Ventilador do radiador, antena |
| 16 | Motor do ventilador | |
| 4 | 25 | Vidro traseiro defogger |
| 5 | 16 | Ventilador do condensador A/C |
| 6 | 25 | Compressor A/C, ventilador de ar fresco |
| 7 | 8 | Luz de nevoeiro traseiro |
| 8 | 25 | Poder da janela |
| 16 | Poder da janela | |
| 9 | 25 | Telhado elevatório, motor de desbloqueio da porta traseira |
| 25 | Ventilador, motor de desbloqueio da porta traseira | |
| Estafetas | ||
| R1 | Ponte (termo. 56 – 56b) | |
| Farol e farolim baixo | ||
| R2 | Luzes de condução adicionais | |
| R3 | Trompa | |
| Blower | ||
| R4 | Limpador de pára-brisas intermitente | |
| R5 | Sinais de mudança de direcção/flashers de emergência | |
| R6 | Ventilador de arrefecimento | |
| Trompa | ||
| R7 | Bomba de combustível | |
| Sistema de lavador de faróis | ||
| R8 | Sistema de ar condicionado (soprador) | |
| Luzes de nevoeiro | ||
| R9 | Sistema de lavador de faróis | |
| R10 | Tempo de advertência com gongo (EUA) | |
| Controlo de monitorização de catalizadores (Japão) | ||
| Aviso de cinto de segurança | ||
| R11 | Vidro traseiro e cintos de segurança | |

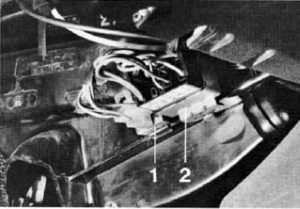

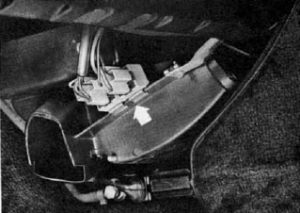

Os modelos com ar condicionado têm dois relés adicionais debaixo do tablier ao lado da consola central.
| Número | Estafeta |
| 1 | Blower |
| 2 | Sistema de ar condicionado |
| Número | Estafeta |
| 1 | Rádio |
| 2 | Fornecimento de janelas |

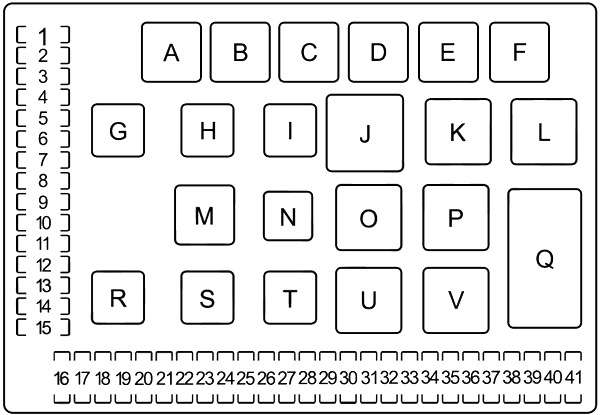

Tipo 2
| Número | Amps [A] | Descrição |
| 1 | 25 | Telhado erguido, edição hatchback |
| 2 | 25 | Motor do farol |
| 3 | 15 | Trompa |
| 4 | 30 | Fornecimento de janelas |
| 5 | 15 | Luzes de nevoeiro |
| 6 | 30 | Ajuste de assento |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | 25 | Ventilador de arrefecimento #2 |
| 11 | 15 | Acendedor de cigarros, edição hatchback, relógio, indicador de combustível, iluminação interior do porta-luvas |
| 12 | – | – |
| 13 | 30 | Vidro defogger traseiro, espelho aquecido |
| 14 | 30 | Fã |
| 15 | 25 | Ventilador de arrefecimento #2 |
| 16 | 15 | Motor do farol |
| 17 | 7,5 | Aquecimento, embraiagem do compressor de ar condicionado |
| 18 | 7,5 | Instrumentos, controlo de telhado, receptor de Hall, carrilhão |
| 19 | 15 | Parar a luz, controlo de cruzeiro |
| 20 | 7,5 | Semáforos (esquerda) |
| 21 | 7,5 | Semáforos (à direita) |
| 22 | 7,5 | Passagem de luzes (esquerda) |
| 23 | 7,5 | Passagem de luzes (à direita) |
| 24 | 30 | Limpador de pára-brisas, bicos limpadores aquecidos, pára-brisas e farol, bomba lavadora |
| 25 | 25 | Aquecimento dos bancos |
| 26 | – | – |
| 27 | – | – |
| 28 | 25 | Luz de reserva |
| 29 | – | – |
| 30 | 7,5 | Sinal de viragem à esquerda atrás e luz lateral |
| 31 | 7,5 | Sinal de viragem à esquerda |
| 32 | 7,5 | Sinal de curva para a direita |
| 33 | 7,5 | Sinal de viragem à direita e luz lateral |
| 34 | 15 | Bomba de combustível, sensor de oxigénio |
| 35 | – | – |
| 36 | 7,5 | Rádio |
| 37 | 7,5 | Motor do farol |
| 38 | 7,5 | Iluminação de instrumentos |
| 39 | 7,5 | Rádio |
| 40 | 7,5 | Luz de estacionamento esquerda e luz de matrícula direita |
| 41 | 7,5 | Luz de estacionamento à direita e à esquerda, luz do compartimento do motor |
| Estafetas | ||
| A | Compressor A/C | |
| B | Apoio ao telhado | |
| C | – | |
| D | – | |
| E | – | |
| F | – | |
| G | Luzes de nevoeiro | |
| H | Luzes de nevoeiro | |
| I | – | |
| J | Fixador X | |
| K | Sistema de limpeza dos faróis | |
| L | Gong, catalisador | |
| M | Pontes | |
| N | Janela de energia | |
| O | Buzzer | |
| P | Limpadores intermitentes | |
| Q | Ventilador de arrefecimento | |
| R | Fã | |
| S | Fixador 15 | |
| T | Janela traseira e tomada de teste de fusíveis | |
| U | Activar o pisca-pisca do sinal | |
| V | DME | |
