Renault Magnum (2001-2014) – diagrama da caixa de fusíveis
Ano de fabrico: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Fusível de isqueiro (tomada de alimentação) em Renault Magnum é o fusível F51 na caixa de fusíveis

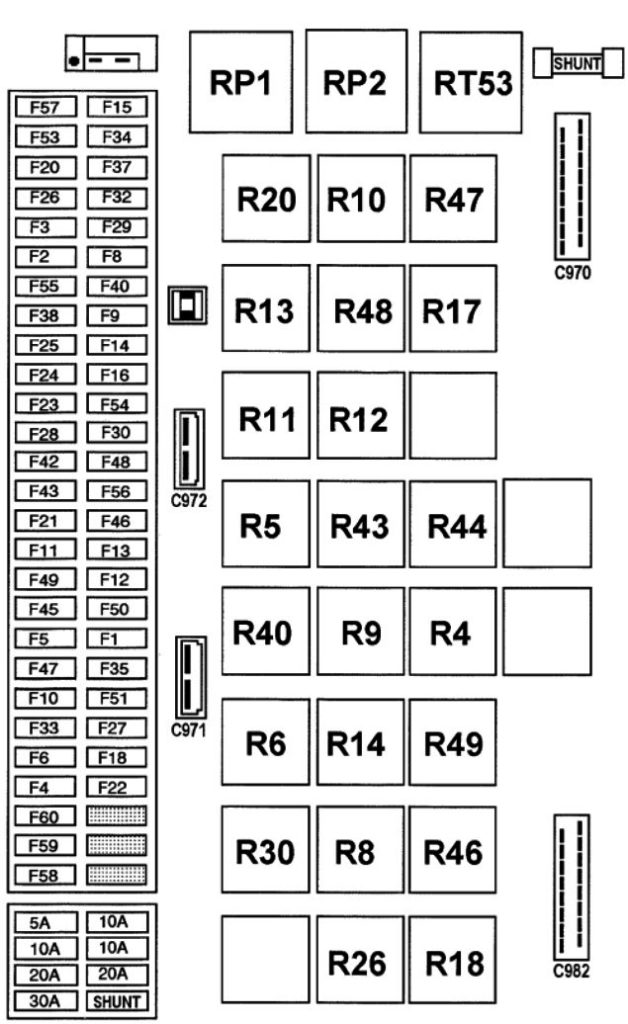

Caixa de fusíveis
| Descrição | Não. | Amps [A] |
| Tomada de reboque, 7 pinos tipo “EBS”;
Tomada de reboque, 7 pinos tipo 24 S; Controlo do aquecedor do motor; Controlo de retardador eléctrico ou hidráulico. |
F1 | 10 |
| Luzes do lado direito – luzes de estacionamento;
Luzes marcadoras do lado direito; Luzes marcadoras do centro direito. |
F2 | 10 |
| Luzes de posição – luzes de posição;
Luzes marcadoras à esquerda; Luzes marcadoras do centro esquerdo. |
F3 | 10 |
| Lado do atrelado / luzes de estacionamento | F4 | 10 |
| Fonte de alimentação disponível (iluminação);
Potência disponível (montagem de luz de telhado). |
F5 | 10 |
| Iluminação dos instrumentos no tablier;
Iluminação do interruptor; Relé de atraso de pulverização de faróis. |
F6 | 10 |
| Luzes de nevoeiro (s);
Luz de aviso de nevoeiro. |
F8 | 10 |
| Luzes de nevoeiro;
Luzes de nevoeiro; Luz de nevoeiro de alto feixe de luz de aviso. |
F9 | 10 |
| Semáforo à direita | F10 | 10 |
| Farol de feixe alto esquerdo;
Lâmpada de aviso de feixe alto. |
F11 | 10 |
| Faróis mergulhados à esquerda;
Luz de aviso de feixe de cruzamento. |
F12 | 10 |
| Passar as luzes para a direita | F13 | 10 |
| Relé limpador de pára-brisas;
ECU de alarme anti-roubo. |
F15 | 10 |
| Caixa electrónica anti-roubo;
ECU “AIRBAG”; Espelho retrovisor com descongelação; Indicador de pressão de ar; Sinal sonoro de inversão. |
F 16 | 10 |
| Ar condicionado | F18 | 20 |
| ECU “EBS” | F20 | 20 |
| Alimentação eléctrica (atrás do interruptor principal) | F21 | 15 |
| Aquecedor independente;
Caixa de controlo de ventilação; Controlo independente da programação do aquecedor; Válvula solenóide do circuito de água principal; Regulador de pressão de ar condicionado em 3 fases; relé A/C. |
F22 | 30 |
| Luz escalonada;
Luz (a) topo; Redutor de voltagem (telecomunicações); Leitor de mapas. |
F23 | 20 |
| Transmissão ECU “ASTRONIC” | F24 | 20 |
| Relógio tacógrafo | F25 | 5 |
| Tomada de reboque, tipo “EBS” de 7 pinos | F26 | 20 |
| Semáforos;
Luzes de paragem de reboque. |
F27 | 10 |
| Unidade de controlo de retardadores hidráulicos | F28 | 10 |
| Descongelador de espelho retrovisor à esquerda;
Espelho retrovisor deflector deflector à direita. |
F29 | 10 |
| Motores de regulação dos faróis;
Rádio. |
F30 | 10 |
| Motor limpador de pára-brisas;
Bomba de lavagem do pára-brisas; Bomba de lava faróis. |
F32 | 20 |
| Tomada de diagnóstico;
Suspensão do ECU. |
F33 | 10 |
| Sintonizador de rádio + fonte de alimentação 24 V;
Programação de aquecedores independentes; Alarme anti-roubo. |
F34 | 10 |
| Fonte de alimentação disponível (após chave de ignição) | F35 | 10 |
| Sinal sonoro;
Válvula solenóide de 2 tons de corneta; Válvula solenóide auto-direccional de eixo; Motor de ventilação do telhado. |
F37 | 20 |
| Visualização principal | F38 | 5 |
| Relés disponíveis | F40 | 10 |
| Transmissão ECU “ASTRONIC” | F42 | 10 |
| Reboque + fonte de alimentação 24 V;
Preparação para a gestão a bordo; Farol de trabalho (tractor). |
F43 | 15 |
| Bomba de desvio de cabine | F44 | 30 |
| Fecho de porta eléctrico para porta lateral do passageiro;
Fecho de porta eléctrico para a porta lateral do condutor; Módulo pisca-pisca; Controlo das luzes de perigo; Fecho central das portas; Fechadura anti-roubo do ECU. |
F45 | 20 |
| Aquecedor com desumidificador;
Temporizador de lubrificação central; Relé de segurança de eixo auto-direccionável. |
F46 | 20 |
| Controlador de suspensão;
Módulo de controlo remoto de suspensão; Sensor de pressão de ar do eixo motor traseiro. |
F47 | 10 |
| Inverter o relé de luz | F49 | 10 |
| Frigorífico | F50 | 20 |
| Banco do condutor aquecido;
Assento de passageiro aquecido; Limitador de voltagem (tomada de 12 volts); Tomada de ficha SAE; Mais leve; Suporte para garrafas frigoríficas. |
F51 | 20 |
| Vídeo de fornecimento de energia disponível | F53 | 10 |
| Motor dianteiro cego ao sol;
Motores de viseira solar lateral. |
F54 | 10 |
| Fonte de alimentação disponível (atrás da chave de ignição)
Estafetas disponíveis. |
F55 | 10 |
| Motor do elevador do pára-brisas | F56 | 20 |
| Tacógrafo principal ;
Veículo ECU. |
F57 | 10 |
| EUP” DO ECU;
Válvula solenóide do freio de escape. |
F58 | 20 |
| ECU “EBS” | F60 | 5 |
| Controlador de retardador hidráulico;
Controlador de retardador eléctrico. |
F86 | 10 |
Tabela de relés na unidade de ligação
| Descrição | Não. | Amps [A] |
| Relé de potência de pós-ignição 1 | RP1 | 50 |
| Relé de potência de pós-ignição 2 | RP2 | 50 |
| Relé para lâmpadas laterais / de estacionamento | R5 | 20 |
| Relé de equipamento acessório | R6 | 20 |
| Relé de iluminação | R8 | 20 |
| Relé de luz nevoeiro | R9 | 20 |
| Relé de luz nevoeiro | R10 | 20 |
| Relé de feixe de cruzamento | R11 | 20 |
| Relé de feixe alto | R12 | 20 |
| Relé de luz de paragem | R14 | 20 |
| Relé aquecedor 2 | R16 | 20 |
| Estafeta Nº 1 disponível | R17 | 20 |
| Relé de descongelação do espelho retrovisor | R20 | 20 |
| Relé limpador de pára-brisas | R40 | 20 |
| Inverter o relé de luz | R40 | 20 |
| Relé de potência ECU “VECU / EECU” | R43 | 20 |
| Relé compressor A/C | R46 | 20 |
| Estafeta nº 2 disponível | R47 | 20 |
| Estafeta nº 3 disponível | R48 | 20 |
| Relé de ar condicionado | R49 | 20 |
| Retardador de atraso do lava faróis | R53 | – |
| Relé de segurança de eixo auto-direccionável | R55 | 20 |
Mesa de retransmissão longe da unidade de ligação
| Descrição | Não. | Amps [A] |
| Relé aquecedor | R15 | 100 |
| Mecanismo de relé de inclinação da cabina | RP10 | 50 |
Tabela de díodos na unidade de ligação
| Descrição | Número |
| Alarme luminoso | D5 |
| Díodo de luz diurna contínua | D6 |
| Díodo de luz diurna contínua | D7 |
| Alarme LED | D72 |
| Díodo de ar condicionado | D86 |
Nota: Os díodos das unidades de ligação não estão disponíveis
Fusíveis localizados no compartimento da bateria
| Descrição | Não. | Amps [A] |
| Unidade de piscar os olhos;
Aquecimento independente; Rádio a bordo; Alarme; Fecho centralizado. |
F1 | 25 |
| Tacógrafo (sem ADR) | F89 | 5 |
| Tacógrafo (ADR) | F89 | 1 |

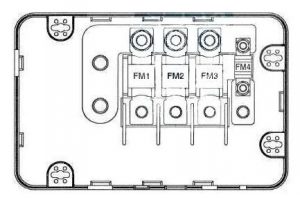

Fusíveis na caixa de fusíveis (1) localizada no compartimento da bateria
| Descrição | Não. | Amps [A] |
| Fornecimento de energia à cabina | FM1 | 125 |
| Elevador de carga eléctrico | FM2 | 200 |
| Pré-aquecimento do ar de admissão do motor | FM3 | 125 |
| – | FM4 | 40 |
