Diagramas de fusíveis e caixas de relés – Renault Master
Aplica-se a veículos fabricados ao longo dos anos:
2019, 2020, 2021, 2022.
O veículo está equipado com duas caixas de fusíveis: na cabina e no compartimento do motor.
Fusíveis na cabina

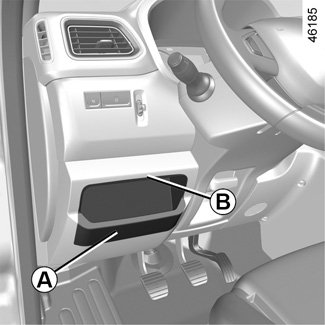

Desatar a tampa A usando a indentação B.
Para identificar os fusíveis, utilizar as instruções dadas no autocolante de designação do fusível (descrição detalhada na página de face) localizado na placa de cobertura A.
|
Símbolo |
Descrição |
Símbolo |
Descrição |
Símbolo |
Descrição |
||||
|---|---|---|---|---|---|---|---|---|---|
|
Unidade de cabeça de rádio, bancos aquecidos, visor multifunções, tomadas para dispositivos de áudio e alarme
|
|
Luzes de paragem, iluminação interior
|
 |
ABS/ESC
|
||||
 |
Controlo da intensidade luminosa, iluminação interior
|
 |
Função de acesso mãos-livres
|
||||||
|
Tomadas acessórias |  |
Luzes de paragem
|
 |
Tacógrafo
|
||||
 |
Isqueiro
|
 |
Elevadores eléctricos de janela, aquecimento e ar condicionado e uma unidade combinada na cabina
|
 |
Ventilador de aquecimento e ar condicionado
|
||||
|
Painel de instrumentos, tomada de diagnóstico
|
 |
Circuito de aquecimento do vidro traseiro esquerdo
|
 |
Equipamento opcional
|
||||
|
Fecho centralizado |  |
Circuito de aquecimento do vidro traseiro direito
|
 |
Elevadores eléctricos de janela e unidade combinada na cabina
|
||||
|
Módulo combinado na cabine, sinais de viragem e luzes traseiras de nevoeiro |  |
Anilhas de pára-brisas
|
 |
Remoção da geada dos espelhos retrovisores | ||||
 |
Início do sistema de bloqueio
|
 |
Aquecedor a diesel | ||||||
|
Luz de posição direita
|
 |
Assentos aquecidos
|
PTO |
Amplificador de potência | ||||
|
Luz de posição esquerda |  |
Unidade combinada na cabina
|
 |
Sinal de aviso sonoro |
Fusíveis no compartimento do motor

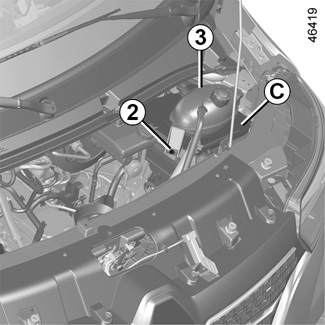

REMOVER A CAIXA DE FUSÍVEIS C
Retirar o parafuso 2 e remover o reservatório do refrigerante 3.

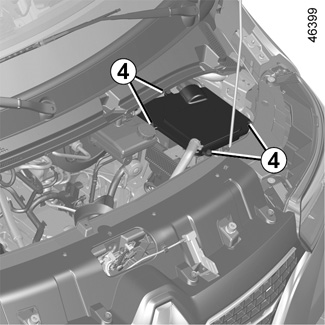

Retirar os quatro parafusos 4.

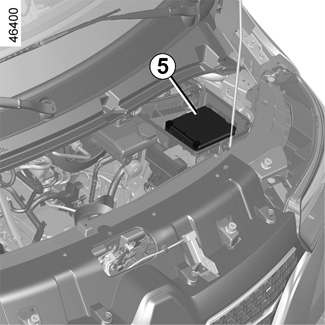

Inverter a habitação 5para aceder aos fusíveis do compartimento do motor.
Para substituir o rastilho, utilizar a descrição do rastilho dada no autocolante (ver página seguinte para uma descrição detalhada da finalidade dos rastilhos) localizado na habitação 5.
|
Símbolo |
Descrição |
Símbolo |
Descrição |
||
|---|---|---|---|---|---|
 |
Remoção da geada
|
 |
Semáforo à direita
|
||
 |
Ar condicionado
|
 |
ABS
|
||
 |
Vigas mergulhadas à direita
|
 |
Limpadores de pára-brisas
|
||
 |
Feixe de imersão à esquerda
|
||||
 |
Luz nevoeiro | ||||
 |
Semáforo à esquerda |
