Saab 9000 (1993-1998) – diagrama da caixa de fusíveis
Ano de produção: 1993, 1994, 1995, 1996, 1997, 1998.
Fusível de isqueiro (tomada eléctrica) em Saab 9000 (1993-1998). é o fusível F51 na caixa de fusíveis.
O porta-luvas no porta-luvas
| Número | Amps [A] |
Descrição |
| 1 | 5 | ACC |
| 2 | 10 | Sistema de cruise control; espelhos eléctricos de porta |
| 3 | 10 | Aviso de cinto; luzes de leitura |
| 4 | 5 | Airbag |
| 5 | 10 | Sistema APC |
| 6 | 30 | Ventilador de ar de ventilação |
| 7 | 10 | Limpadores de faróis, banco ajustável electricamente |
| 8 | 20 | Limpa pára-brisas, limpa pára-brisas traseiro |
| 9 | 30 | Luzes de marcha-atrás; vidros eléctricos traseiros; vidros traseiros, tejadilho |
| 10 | 20 | Assentos aquecidos |
| 11 | 30 | Para-brisas eléctricos; relé com feixe de imersão reduzido (feixe alto) |
| 12 | 15 | Indicadores, controlo do comprimento da viga |
| 13 | 10 | Instrumento; EDU; sistema de injecção |
| 14 | 20 | Bomba de combustível |
| 15 | – | – |
| 16 | 15 | Fecho centralizado; iluminação interior; luzes de cortesia; luz de tronco; luz de relé de inversão de marcha |
| 17 | 10 | ACC, EDU, iluminação da bagageira |
| 18 | 30 | Pára-brisas traseiro aquecido |
| 19 | 15 | Rádio; antena eléctrica; relógio; SCC |
| 20 | 20 | Opção |
| 21 | 25 | Trompa |
| 22 | 15 | Luzes de emergência |
| 23 | 5 | Electrónica de motores, saída de teste |
| 24 | 15 | Luzes de travagem |
| 25 | 30 | Banco ajustável electricamente, condutor |
| 26 | 30 | Assento ajustável electricamente, passageiro |
| 27 | 10 | Rádio |
| 28 | 25 | Sonda lambda pré-aquecida |
| 29 | 15 | R luz de estacionamento; reóstato; luz de instrumentos |
| 30 | 10 | Estacionamento ligit L, iluminação do porta-luvas |
| 31 | 20 | Semáforos |
| 32 | 15 | Luz de nevoeiro traseiro |
Caixa de instrumentos no compartimento do motor
| Número | Amps [A] |
Descrição |
| 1 | 50 | Bomba de ar (máx) |
| 1 | 60 | Placas de aquecimento (Trionic) (máx) |
| 2 | 30 | Ventilador do radiador, 2 graus (máx.) |
| 3 | 5 | Ventilador do radiador, relé |
| 4 | 40 | Ventilador do radiador (padrão) |
| 5 | 15 | Luzes de passagem L |
| 6 | 15 | Luzes de passagem R |
| 7 | 15 | Semáforo L |
| 8 | 15 | Semáforo R |
| 9 | 5 | Estafeta, buzina |
| 10 | 25 | Trompa |
| 11 | 30 | A/С ventilador / compressor do radiador |
| 12 | 15 | Lâmpada adicional |
| 13 | 10 | Válvula, bomba de ar/bomba de vácuo |
| A-B | – | Relé de luz |
| C | – | Estudo da luz (pictograma) |
| D | – | Bomba de ar/placa de aquecimento/bomba de vácuo |
| E | – | Ventilador do radiador, 2 fases |
| F | – | A/С relé |
| G | – | Luz de nevoeiro adicional |
| H | – | Sensor de pressão A/C |
| K | – | Redução do feixe baixo (luz de condução) |
| L | – | Trompa |
| M | – | Ventilador do radiador |

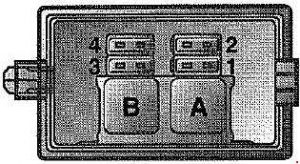

Painel de fusíveis e relé de ABS
| Número | Amps [A] |
Descrição |
| 1 | 30 | Bomba de ABS |
| 2 | 30 | ABS |
| 3 | 10 | Bomba e unidade de controlo, ABS |
| A | – | Bomba de relé |
| B | – | Sistema de relé |
