Diagrama de fusíveis e caixas de relé – Toyota Tacoma
Aplica-se a veículos novos em anos:
1998, 1999, 2000.
Compartimento do passageiro
- Relé de luz perigosa
- Relé de integração
- Relé da janela principal de energia
- Relé de controlo de bloqueio de mudança (coluna A/T) / ECU de controlo de 4WD (com ECU de bloqueio do diferencial traseiro)
- J/B
- Caixa de fusíveis
- Relé de circuito aberto
- J/B
- Relé de controlo automático de antena
- J/B
- Relé de luz diurna contínua №4
- Módulo de controlo do motor
- Adicionar relé de controlo
- Controlo de cruzeiro do ECU (excepto 5VZ-FE)
- Unidade de ar condicionado
- ECU 4WD (2-4 selector)
- Montagem do sensor de airbag central
- Relé de controlo de fecho de turno (piso A/T)
- Relé de luz diurna contínua (principal)

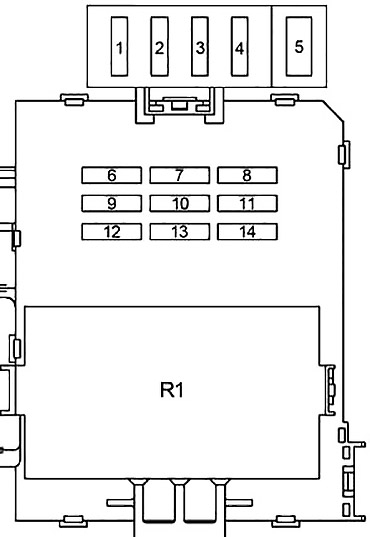

Diagrama da caixa de fusíveis no compartimento do passageiro
O painel de fusíveis encontra-se atrás da tampa no painel de instrumentos do lado do condutor.
Atrás:
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Sistema de cancelamento de arranque da embraiagem, sistema de arranque, indicadores e medidores | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Vidros eléctricos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Sistema de controlo ADD, sistema de controlo de tracção às quatro rodas, sistema de bloqueio do diferencial traseiro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Medidores e medidores, luzes de marcha-atrás, controlo de cruzeiro, antena de potência, sistema de controlo de fechadura eléctrica, transmissão automática controlada electronicamente, sistema de arranque, sistema de carregamento, sistema de ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Indicadores de direcção, flashers de emergência | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Cruise control, sistema de travagem antibloqueio, bloqueio automático de mudanças | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Limpadores e lavadores de pára-brisas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Luz de aviso de descarga, sistema de airbag SRS, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Sistema de áudio automóvel, antena de alimentação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Acendedor de cigarros, relógio, espelhos retrovisores eléctricos, luzes de marcha-atrás, fecho automático de mudança | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Luz de aviso de airbag SRS, sistema de iluminação diurna contínua, controlo de velocidade de cruzeiro; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Estafeta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé de integração | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

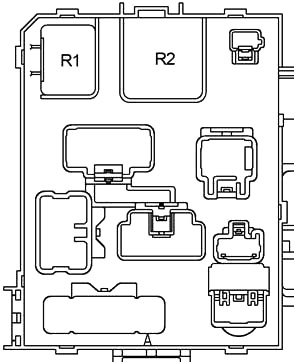

| Estafeta (traseira) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Trompa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ligar o pisca-pisca de sinal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

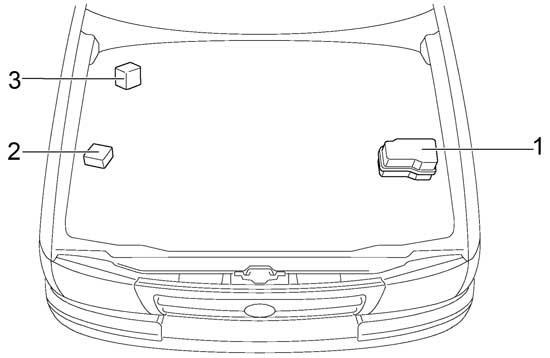

Compartimento do motor
- Caixa de fusíveis
- Actuador de controlo de cruzeiro com relé de corte ECU (5VZ-FE)/O/D (2RZ-FE)
- Actuador ABS com ECU
Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Tomada de alimentação | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Sistema de iluminação diurna contínua | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Farol direito (farol alto), indicador de direcção do farol alto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Farol esquerdo (farol alto) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Farol direito (farol baixo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Farol da direita | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Farol esquerdo (farol baixo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Farol esquerdo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Luzes de cauda, luz de matrícula | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Luzes de emergência, sistema de controlo do aquecedor, sistema de ar condicionado, medidores e indicadores, relógio, sistema áudio do carro, luz indicadora de excesso de velocidade, luz do porta-luvas, acendedor de cigarros, luz do painel de instrumentos, sistema de bloqueio do diferencial traseiro, sistema de injecção de combustível multiponto/sequencial multiponto de injecção de combustível, sistema de transmissão automática controlado electronicamente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Sistema de ar condicionado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Semáforos, semáforos de alta altura, cruise control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Sistema de carregamento | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Sistema áudio automóvel, antena de alimentação, iluminação interior, relógio, luz do interruptor de ignição, iluminação pessoal, luz do tecto da porta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Sistema de diagnóstico a bordo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Luzes de emergência, buzinas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 60 | Sistema de prevenção de bloqueio das rodas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Fusível “AC” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 80 | Fusíveis “ABS”, “AM1”, “HEAT”, “AC”, “TAIL”, “PANEL”, “STOP” e “ALT-S”, “PWR OUTLET”. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Sistema de arranque | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Sistema de ignição | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Estafeta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Resistor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | EFI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Tomada de alimentação | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Luzes traseiras | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Arrancador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Farol | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Aquecedor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
