Diagramas de fusíveis e caixas de relé – Volkswagen Pointer
Outros nomes:
- Volkswagen Parati
- Ponteiro Volkswagen
- Volkswagen Saveiro.

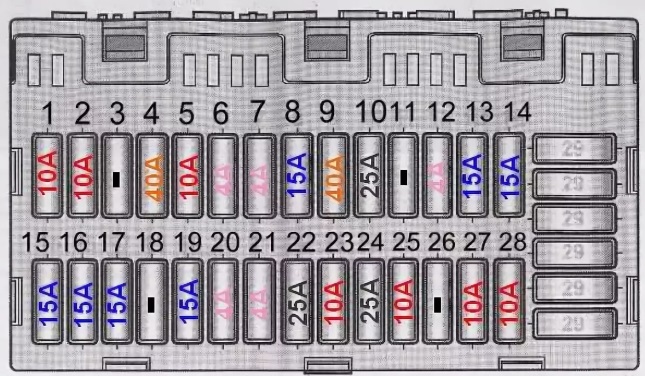

Fusível e caixa de relé
Localizado debaixo do tablier, atrás do porta-luvas. Para aceder às caixas, é necessário removê-las (ver imagem).
Descrição
| 1 | Sinal sonoro |
| 2 | Controlo do alcance dos faróis da esquerda |
| 3 | Sistema ABS |
| 4 | Ventilador do radiador da primeira fase |
| 5 | Ajuste do alcance dos faróis da direita |
| 6 | Relógio, luz da bagageira, iluminação interior |
| 7 | Luz de estacionamento direita |
| 8 | Luzes de travagem, luzes de advertência de perigo, luzes de sinalização |
| 9 | Ventilador do radiador da segunda fase |
| 10 | Ar condicionado |
| 11 | reserva |
| 12 | Fecho central, sistema de sirene de segurança |
| 13 | Sistema de injecção |
| 14 | Bomba de combustível |
| 15 | Semáforo à direita, luz de aviso |
| 16 | Semáforo à esquerda |
| 17 | Limpa pára-brisas e lavador de pára-brisas, lavador de vidros traseiro |
| 18 | Luzes de nevoeiro |
| 19 | Tomada de 12 V |
| 20 | Luz de estacionamento à esquerda |
| 21 | Compartimento de armazenamento, cinzeiro, isqueiro, luz de matrícula, faróis de nevoeiro traseiros, luzes de estacionamento |
| 22 | Janela traseira aquecida |
| 23 | Limpa-vidros traseiro |
| 24 | Sistema de ventilação |
| 25 | Mais leve, aviso de cinto de segurança |
| 26 | Ajuste de espelhos exteriores |
| 27 | Indicadores de direcção, Indicadores de advertência, Luzes de advertência, Reserva de combustível, Indicador de temperatura do líquido de refrigeração |
| 28 | Luzes de inversão de marcha atrás |
| 29 | Rastilhos de reserva |
Esta caixa (topo) contém a secção principal com o relé.
Atribuição de retransmissão
- Relé de limpador de pára-brisas frontal
- Ligar o sinal e o relé de alarme
- Relé para veículos com limpa pára-brisas ou lavador de vidros traseiros
- Relé de luz nevoeiro
- Relé de corte do defogger da janela traseira
- Função X (posição reservada)
- Relé de sinal
- Fusível térmico para vidros eléctricos
- fecho centralizado
- Relé de ar condicionado
- Relé de controlo do alcance dos faróis
Caixa de relé adicional
Localizado debaixo da pele, aos pés do passageiro da frente.
