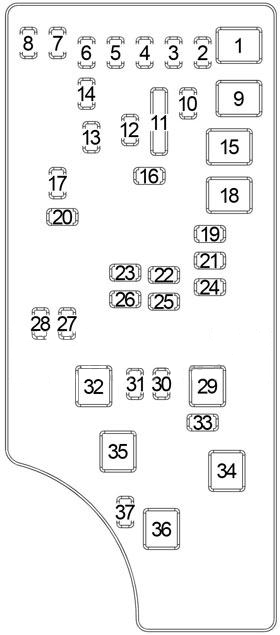

O módulo de potência integrado (caixa de fusíveis) está localizado no compartimento do motor, perto do conjunto do filtro de ar.
Este centro contém cartuchos de fusíveis e mini-fusíveis. Uma etiqueta identificando cada componente pode ser impressa no interior da capa.
| Recesso | Rastilho de cartucho | mini rastilho | Descrição |
|---|---|---|---|
| 1 | 40 A verde | – | Módulo de topo de potência – se equipado |
| 2 | – | 20 Um amarelo | Módulo AWD |
| 3 | – | 10 A vermelho | Luz de paragem montada centralmente (CHMSL)/ interruptor de travagem |
| 4 | – | 10 A vermelho | Interruptor de ignição |
| 5 | – | 20 Um amarelo | Rebocar um reboque – se equipado |
| 6 | – | 10 A vermelho | Interruptor de espelhamento potência/clima de controlo |
| 7 | – | 30 A verde | Interruptor de ignição (IOD) Sentido 1 |
| 8 | 30 A verde | Dispositivo de bloqueio da ignição (IOD) Sentido 2 | |
| 9 | 40 A verde | – | Potência da bateria – assentos reguláveis electricamente – dependendo do equipamento / bomba de ar ZEV – dependendo do equipamento |
| 10 | – | 20 Um amarelo | Painel de instrumentos/fechos de energia/luzes internas |
| 11 | – | 15 Amp lt azul | Tomada eléctrica seleccionável (dentro do apoio de braço central) |
| 12 | – | 20 Um amarelo | – |
| 13 | – | 20 Um amarelo | Ignição |
| 14 | – | 10 A vermelho | Painel de instrumentos |
| 15 | 40 A verde | – | Relé do ventilador do radiador |
| 16 | – | 15 Um meio azul | Isqueiro / tecto de abrir – se equipado |
| 17 | – | 10 A vermelho | Módulo de Controlo sem fios (WCM)/ Módulo de Controlo Relógio/Controlador (SCM) |
| 18 | 40 A verde | – | Desligamento automático de relé (ASD) |
| 19 | – | 20 Um amarelo | Amplificador de áudio – se equipado |
| 20 | – | 15 Um meio azul | Rádio |
| 21 | – | 10 A vermelho | Sirene – se equipada |
| 22 | – | 10 A vermelho | Arranque de ignição – controlo climático/ suporte de copo quente – se equipado |
| 23 | – | 15 Um meio azul | Desligamento automático do relé 3 (ASD) |
| 24 | – | 25 Amp Natural | Tecto de abrir – se equipado |
| 25 | – | 10 A vermelho | Operação de ignição – espelhos aquecidos – se equipados |
| 26 | – | 15 Um meio azul | Desligamento automático do relé 2 (ASD) |
| 27 | – | 10 A vermelho | Activação da ignição – módulo de classificação dos ocupantes (OCM)/controlador de retenção de ocupação (ORC) |
| 28 | – | 10 A vermelho | Ignição – módulo de classificação de ocupantes (OCM)/controlador de ocupação (ORC) |
| 29 | – | – | Carro quente (sem fusível) |
| 30 | – | 20 Um amarelo | Arranque de ignição – bancos aquecidos – dependendo do equipamento |
| 31 | – | 10 A vermelho | Lavador de faróis – dependendo do equipamento |
| 32 | 30 Amp Pink | – | Desligamento automático do relé 1 (ASD) |
| 33 | – | 10 A vermelho | Unidade de comutação/conector de diagnóstico/módulo de controlo de comboios de força (PCM) |
| 34 | 30 Amp Pink | Módulo de sistema de travagem antibloqueio (ABS) – se instalado/Módulo de controlo electrónico de estabilidade (ESC) – se instalado | |
| 35 | 40 A verde | – | Módulo de travagem antibloqueio (ABS) – se equipado / módulo de controlo electrónico de estabilidade (ESC) – se equipado |
| 36 | 30 Amp Pink | – | Módulo da porta do passageiro (PDM)/módulo da porta do condutor (DDM) |
| 37 | – | 25 Amp Natural | Módulo de topo de potência – se equipado |
