Diagrama de fusíveis e caixa de relé – Dodge Caravan
Aplica-se a veículos novos em anos:
1996, 1997, 1998, 1999, 2000.

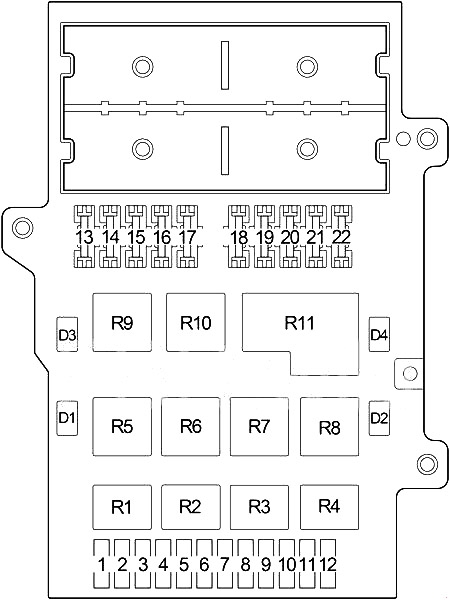

Diagrama da caixa de fusíveis no compartimento do passageiro
O bloco de fusíveis está localizado debaixo do painel de instrumentos do lado do condutor.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controlo corporal |
| 2 | 10 | Conjunto de instrumentos, módulo de controlo da carroçaria, módulo de controlo da transmissão, solenóide de bloqueio do turno de travagem |
| 3 | 15 | 1998-2000: Luz de estacionamento/ indicador de direcção dianteira direita (reboque), luz de combinação traseira direita, conector de reboque, fusível (compartimento de passageiros): “1” |
| 20 | 1996-1997: Controlo do aquecedor de ar condicionado, centro de mensagens, módulo de controlo da carroçaria, motor do limpa pára-brisas traseiro | |
| 4 | 15 | 1998-2000: Lâmpada de nevoeiro esquerda/direita |
| 15 | 1996-1997: Luz de estacionamento/ indicador de direcção à direita à frente, conjunto de luzes traseiras à direita | |
| 5 | 15 | 1998-2000: módulo de lavador (exportação), interruptor de faróis (exportação), indicador de estacionamento/direcção da frente esquerda (reboque), lâmpada de registo, lâmpada de combinação traseira esquerda |
| 15 | 1996-1997: Lâmpada de nevoeiro esquerda/direita | |
| 6 | 20 | 1998-2000: Módulo de controlo da carroçaria, controlo do aquecedor de ar condicionado, centro de mensagens, espelho dia/noite automático, bússola/computador de bordo, motor do limpa pára-brisas traseiro |
| 15 | 1996-1997: Lâmpada de estacionamento dianteira esquerda/ indicador de direcção, montagem da lâmpada traseira esquerda, interruptor dos faróis, lâmpada de registo | |
| 7 | 10 | Espelho aquecido, espelho de potência do condutor, espelho de potência do passageiro |
| 8 | 10 | Rádio |
| Premium: rádio, relé de altifalantes (rádio com estrangulamento) | ||
| 9 | 15 | 1998-1999: Descongelador de pára-brisas eléctrico |
| 10 | 2000: Descongelador de pára-brisas eléctrico | |
| 10 | 10 | 1998-2000: relé de arranque, módulo de controlo da caixa de velocidades, interruptor de bloqueio da embraiagem (transmissão manual) |
| 10 | 1996-1997: ABS | |
| 11 | 20 | Controlo do aquecedor do sistema de ar condicionado traseiro |
| 12 | 10 | Interruptor do banco aquecido do condutor/passageiro, módulo combinado de piscas/DRL, ABS, relé do motor do ventilador dianteiro, relé do desembaçador do vidro traseiro (controlo do aquecedor do ar condicionado), luz traseira (interruptor da luz traseira (transmissão manual), sensor do alcance da transmissão ( transmissão automática – ETX), interruptor de posição de estacionamento/neutro (transmissão automática – ATX)), espelho dia/noite automático |
| 13 | 9 | Gasolina: relé de bomba de combustível, módulo de controlo da unidade de potência, módulo de imobilizador de chave Sentry (exportação), bomba de detecção de fugas EVAP, relé de embraiagem do compressor de ar condicionado, solenóide de embraiagem do conversor de torque (ATX), solenóide EGR, fusível (compartimento do motor): “2” ( 1996-1999), “13” (2000)) |
| 9 | Diesel: relé de aquecimento de combustível, módulo de controlo do motor, relé de embraiagem do compressor de ar condicionado, sensor de velocidade do veículo, módulo de imobilizador de chave Sentry (exportação), fusível (compartimento do motor): “2” (1996-1999), “13” (2000)) | |
| 14 | 3 | 1996-1997: Motor da fechadura da porta dianteira esquerda |
| 15 | 9 | 1998-2000: relé de desbloqueio da porta do condutor, relé de desbloqueio da porta, relé de bloqueio da porta, módulo de lavador (exportação) |
| 4 | 1996-1997: Motor da fechadura da porta traseira, contacto da porta traseira deslizante esquerda | |
| 16 | 6 | 1996-1997: Motor da fechadura da porta dianteira direita, contacto da porta traseira deslizante direita |
| 17 | 4 | 1996-1997: Motor da fechadura da porta dianteira esquerda, motor da fechadura da porta dianteira direita |
| 18 | 6 | 1996-1997: motor de bloqueio da porta traseira, contacto da porta traseira deslizante esquerda, contacto da porta traseira deslizante direita |
| 19 | 9 | 1998-2000: isqueiro/acessor de cigarros, módulo de lavadora (exportação), motor da lavadora dianteira, motor da lavadora traseira, interruptor do limpa pára-brisas dianteiro |
| 6 | 1996-1997: Motor da lavadora frontal, motor da lavadora traseira | |
| 20 | 9 | 1998-2000: Interruptor da janela do condutor/passageiro |
| 9 | 1996-1997: Interruptor da janela do condutor | |
| 21 | 9 | 1998-2000: Interruptor da janela do condutor |
| 6 | 1996-1997: Interruptor da janela do condutor/passageiro | |
| 22 | 3 | 1996-1997: relé de arranque, módulo de controlo da caixa de velocidades, interruptor de bloqueio da embraiagem (transmissão manual) |
| R1 | Vidro traseiro defogger | |
| R2 | Orador | |
| R3 | Luz nevoeiro | |
| R4 | Lâmpada cortesia de | |
| R5 | Desbloqueio da porta do condutor | |
| R6 | Módulo de lavador | |
| R7 | Espelho dobrável de poder | |
| R8 | Desdobrar o espelho de poder | |
| R9 | Desbloqueio de portas | |
| R10 | Fechadura da porta | |
| R11 | Módulo combinado Flasher/DRL | |
Caixa de fusíveis no compartimento do motor

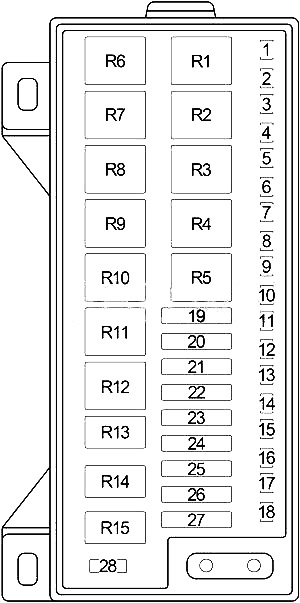

Diagrama 1996-1999
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controlo de airbag |
| 2 | 10 | Módulo de controlo de airbag |
| 3 | – | – |
| 4 | 10 | Dodge, Plymouth, Export: farol esquerdo (farol alto) |
| Chrysler: farol de feixe alto esquerdo | ||
| 5 | 10 | Dodge, Plymouth, Export: farol direito (farol alto), centro de mensagens |
| Chrysler: farol alto direito, centro de mensagens | ||
| 6 | 15 | Dodge, Plymouth: farol esquerdo (feixe baixo), farol esquerdo/direito, interruptor do farol |
| Chrysler: farol baixo à esquerda, relé de luz de nevoeiro | ||
| Exportação: farol esquerdo (feixe baixo) | ||
| 7 | 15 | Dodge, Plymouth: Farol da direita (feixe baixo) |
| Chrysler: farolim baixo direito | ||
| Exportação: farol direito, interruptor do farol, motor de nivelamento do farol esquerdo/direito | ||
| 8 | 20 | Isqueiro/acendedor de cigarros relé (tomada frontal de isqueiro/alimentador, tomada traseira de isqueiro/alimentador de cigarros) |
| 9 | 20 | Relé de buzina |
| 10 | 20 | Combinação de módulo Flasher/DRL |
| 11 | 15 | Compressor de ar condicionado relé de embreagem |
| 12 | 25 | ABS |
| 13 | 20 | Interruptor da lâmpada de paragem |
| 14 | – | – |
| 15 | 20 | Gasolina: módulo de controlo de caixa de velocidades, relé de controlo de caixa de velocidades |
| 16 | 20 | Gasolina: relé da bomba de combustível, módulo de controlo da unidade de potência, módulo do depósito de combustível |
| 20 | Diesel: relé aquecedor de combustível, aquecedor de combustível, aquecedor do cárter | |
| 17 | 20 | Gasolina: relé de desligamento automático (módulo de controlo da unidade de potência, sonda lambda aquecida a jusante, sonda lambda aquecida a montante, gerador, bobina de ignição, injector de combustível) |
| 25 | Diesel: relé de potência diesel (módulo de controlo do trem de potência, solenóide EGR, gerador, módulo de bomba de combustível, relé de embraiagem do compressor A/C, relé de vela de incandescência, relé de ventilador do radiador: №1, №2, №3) | |
| 20 | Diesel: relé de potência diesel (módulo de controlo da unidade de potência, solenóide EGR, gerador, módulo de bomba de combustível, medidor de massa de ar quente, relé de embraiagem do compressor A/C, relé de vela de incandescência, relé de ventilador do radiador: №1, №2, №3) | |
| 18 | 15 | Luzes de leitura frontal / interruptor, luz de leitura interior, luz de leitura traseira, viseira solar / espelhos retrovisores cosméticos, interruptor do espelho eléctrico, luz do porta-luvas, módulo de imobilizador de chaves de guarda (exportação), abridor universal de portas de garagem, relé da lâmpada de cortesia (interruptor do farol, lâmpada de chave em halo, lâmpada de cortesia, lâmpada da porta traseira, lâmpada da cúpula central, lâmpada da cúpula traseira, lâmpada de leitura, relé do espelho de potência dobrável (exportação), relé do espelho de potência dobrável (exportação) |
| 19 | 30 | Relé de activação do limpa pára-brisas (módulo de controlo do corpo, relé do limpa pára-brisas alto/baixo (interruptor do limpa pára-brisas frontal, módulo do limpa pára-brisas) |
| 20 | 40 | Diesel: relé do ventilador do radiador №3 |
| 21 | 40 | Relé soprador frontal |
| 22 | 40 | Relé de luz de estacionamento (fusíveis (compartimento de passageiros): “1”, “3”, “4”, “5”) |
| 23 | 40 | Relé de arranque, interruptor de ignição (fusíveis (compartimento de passageiros): “2”, “6”, “8”, “9”, “10”, “13”, “19”, “20”, “21”) |
| 24 | 40 | Gasolina: relé do ventilador do radiador |
| Diesel: relé do ventilador do radiador №2 | ||
| 25 | 40 | ABS |
| 26 | 40 | Interruptor de ignição, interruptor da tomada, fusível (compartimento de passageiros): “15” |
| 27 | 40 | Relé do desembaçador da janela traseira, fusível (compartimento de passageiros): “7” |
| 28 | 10 | Módulo de memória do assento e do espelho, Módulo de controlo do corpo, Conjunto de instrumentos, Centro de mensagens, Módulo de entrada remota sem chave, Conector de ligação de dados, Rádio, Interruptor de ignição (LED: “1”, “3”, Fusível (compartimento de passageiros): “2”) |
| R1 | Isqueiro/Acessórios | |
| R2 | Limpador de pára-brisas alto/baixo | |
| R3 | Limpador de pára-brisas em | |
| R4 | Luzes de condução | |
| R5 | Vigas mergulhadas | |
| R6 | – | |
| R7 | Trompa | |
| R8 | Embraiagem do compressor A/C | |
| R9 | – | |
| R10 | Motor do ventilador frontal | |
| R11 | Arrancador | |
| R12 | Candeeiro de parque | |
| R13 | Gasolina: verificação da caixa de velocidades | |
| R14 | Gasolina: bomba de combustível | |
| Diesel: aquecedor de combustível | ||
| R15 | Gasolina: desligamento automático | |
| Diesel: potência diesel | ||

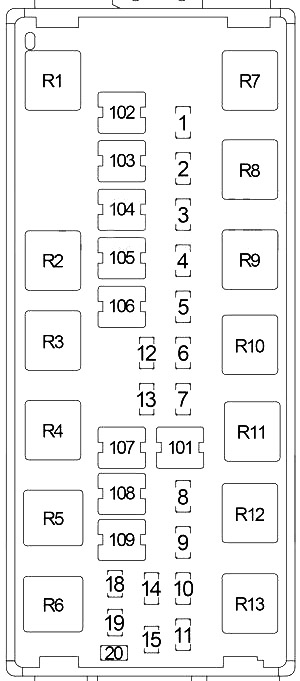

Esquema 2000
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | Compressor de ar condicionado relé de embreagem |
| 2 | 20 | Gasolina: módulo de controlo de caixa de velocidades, relé de controlo de caixa de velocidades |
| 3 | 20 | Gasolina: relé de desligamento automático (módulo de controlo do trem de potência, sonda lambda aquecida a jusante, sonda lambda aquecida a montante, gerador, bobina de ignição, injector de combustível) |
| 20 | Diesel: relé de potência do motor diesel (módulo de controlo do motor, solenóide EGR, gerador, módulo de bomba de combustível, relé de embraiagem do compressor A/C, relé de vela de incandescência: №1, №2; relé do ventilador do radiador: №1, №2, №3) | |
| 4 | 20 | Isqueiro/acessador de charuto transmissor |
| 5 | 20 | Gasolina: relé da bomba de combustível, módulo de controlo do comboio de tracção |
| 20 | Diesel: relé aquecedor de combustível | |
| 6 | 15 | Luzes de leitura frontal / interruptor, candeeiro de leitura interior, candeeiro de leitura traseira, viseira solar / espelho cosmético, interruptor do espelho eléctrico, candeeiro do porta-luvas, módulo de imobilizador de chaves de guarda (exportação), abridor universal de portas de garagem, relé da lâmpada de cortesia (interruptor do farol, lâmpada de chave em halo, lâmpada de cortesia, lâmpada da porta traseira do elevador, lâmpada da cúpula central, lâmpada da cúpula traseira, lâmpada de leitura, relé do espelho de potência dobrável (exportação), relé do espelho de potência dobrável (exportação) |
| 7 | 20 | Relé de buzina |
| 8 | 20 | Chrysler: farol baixo à esquerda, relé de luz de nevoeiro |
| 20 | Dodge, Plymouth, Export: farol esquerdo (feixe baixo) | |
| 9 | 15 | Chrysler: farolim baixo direito |
| 15 | Dodge, Plymouth: Farol da direita (feixe baixo) | |
| 15 | Exportação: farol direito, interruptor do farol, motor de nivelamento do farol esquerdo/direito | |
| 10 | 25 | ABS |
| 11 | 20 | Interruptor da lâmpada de paragem |
| 12 | 10 | Módulo de controlo de airbag |
| 13 | 10 | Módulo de controlo de airbag |
| 14 | 20 | Módulo combinado Flasher/DRL |
| 15 | 10 | Módulo de memória do assento e do espelho, Módulo de controlo do corpo, Conjunto de instrumentos, Centro de mensagens, Módulo de entrada remota sem chave, Conector de ligação de dados, Rádio, Interruptor de ignição (LED: “1”, “3”, Fusível (compartimento de passageiros): “2”) |
| 16 | – | – |
| 17 | – | – |
| 18 | 10 | Chrysler: semáforos à esquerda |
| 10 | Dodge, Plymouth, Export: farol esquerdo (farol alto) | |
| 19 | 10 | Chrysler : faróis mergulhados à direita |
| 10 | Dodge , Plymouth: Farol direito (farol alto) | |
| 10 | Exportação: farol direito, interruptor do farol, motor de nivelamento do farol esquerdo/direito | |
| 20 | – | – |
| 101 | 40 | Relé de luz de estacionamento (fusíveis (compartimento de passageiros): “1”, “3”, “4”, “5”) |
| 102 | 40 | ABS |
| 103 | 40 | Interruptor de ignição (fusível (compartimento de passageiros): “11”, “12”), interruptor da tomada, fusível (compartimento de passageiros): “15” |
| 104 | 40 | Relé de arranque, interruptor de ignição (módulo de controlo da carroçaria, fusível (compartimento de passageiros:) “6”, “8”, “9”, “10”, “13”, “19”, “20”, “21”) |
| 105 | 40 | Diesel: relé do ventilador do radiador №3 |
| 106 | 40 | Gasolina: relé do ventilador do radiador |
| 40 | Diesel: relé do ventilador do radiador №2 | |
| 107 | 40 | Relé do motor do ventilador frontal |
| 108 | 40 | Relé do desembaçador da janela traseira, fusível (compartimento de passageiros): “7” |
| 109 | 30 | Relé de activação do limpa pára-brisas (módulo de controlo do corpo, relé do limpa pára-brisas alto/baixo (interruptor do limpa pára-brisas frontal, módulo do limpa pára-brisas) |
| R1 | Gasolina: verificação da caixa de velocidades | |
| R2 | Arrancador | |
| R3 | Isqueiro/Acessórios | |
| R4 | Motor do ventilador frontal | |
| R5 | Limpador de pára-brisas em | |
| R6 | Limpador de pára-brisas | |
| R7 | Embraiagem do compressor A/C | |
| R8 | Diesel: potência diesel | |
| Gasolina: desligamento automático | ||
| R9 | Diesel: aquecedor de combustível | |
| Gasolina: bomba de combustível | ||
| R10 | Trompa | |
| R11 | Candeeiro de parque | |
| R12 | Luzes de condução | |
| R13 | Vigas mergulhadas | |
