Diagrama de fusíveis e caixa de relé – Dodge Challenger
Aplica-se a veículos novos em anos:
2011, 2012, 2013, 2014.
Compartimento do motor

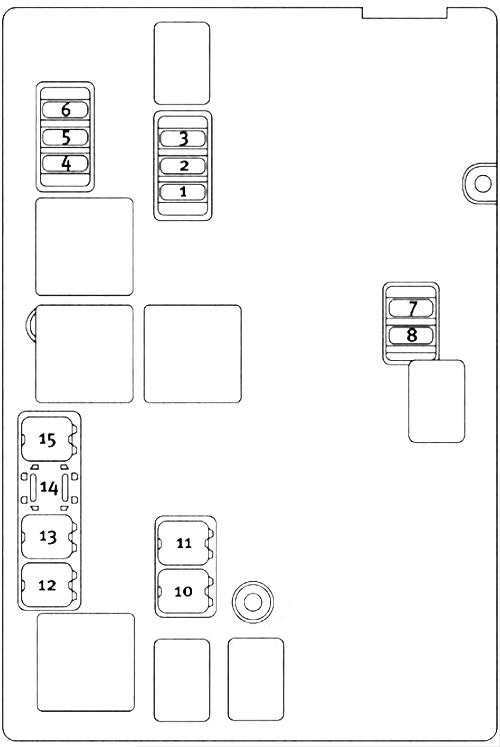

Módulo de fornecimento de energia integrado
O módulo de potência integrado (IPM) está localizado no compartimento do motor do lado do passageiro.
| Recesso | Rastilho de cassete | Mini – fusível | Descrição |
|---|---|---|---|
| 1 | – | 15 A azul | Motor da máquina de lavar |
| 2 | – | 25 Amp Natural | Módulo de controlo Powertrain (PCM)/Fonte de alimentação para módulo NGS (morcego) |
| 3 | – | 25 Amp Natural | Início/Partida de Ignição |
| 4 | – | 25 Amp Natural | EGR solenóide/Alternador |
| 5 | – | 15 A azul | Módulo de controlo do comboio de tracção |
| 6 | – | 25 Amp Natural | Bobinas/injectores de ignição |
| 7 | – | 25 Amp Natural | Estafeta de relé de lava faróis – se equipada |
| 8 | – | 30 A verde | Arrancador |
| 9 | – | – | – |
| 10 | 30 Amp Pink | – | Limpador de pára-brisas |
| 11 | 30 Amp Pink | – | Válvulas do sistema de travagem antibloqueio (ABS) |
| 12 | 40 A verde | – | Ventilador do radiador baixo/alto |
| 13 | 50 A vermelho | – | Sistema de travagem antibloqueio (ABS) do motor da bomba |
| 14 | – | – | – |
| 15 | 50 A vermelho | – | Ventilador do radiador |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Porta-bagagens

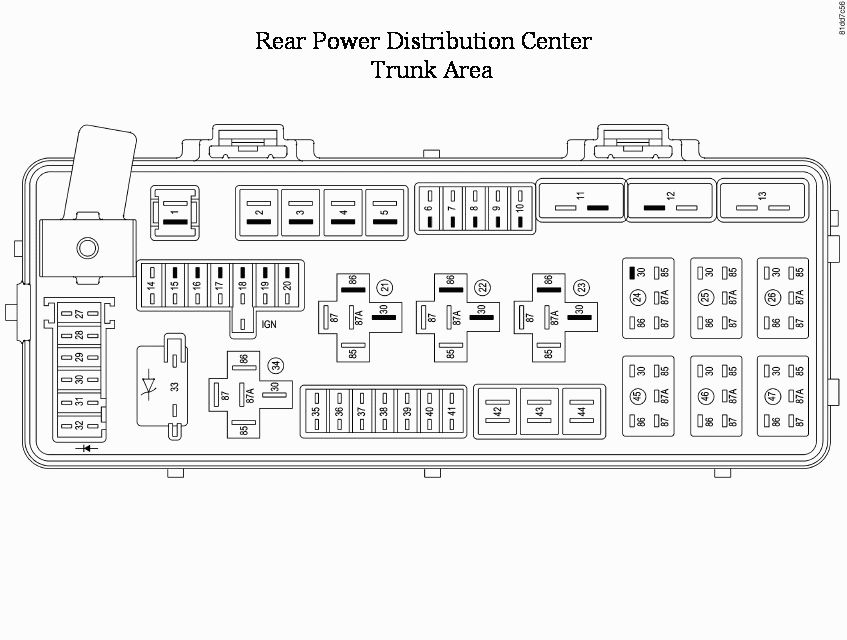

Centro de distribuição de energia traseira
Há também um centro de distribuição de energia na bagageira sob o painel de acesso às rodas sobressalentes.
| Recesso | Rastilho de cassete | Mini – fusível | Descrição |
|---|---|---|---|
| 1 | 60 A amarelo | Entrada após desligar o interruptor de ignição (IOD) O compartimento 1 do centro de distribuição de energia traseira contém o fusível preto de IOD necessário para tratar o veículo durante a instalação. A peça de substituição de serviço é um fusível de cartucho amarelo 60 A. | |
| 2 | 40 A verde | – | Módulo de Energia Integrada (IPM) |
| 3 | – | – | – |
| 4 | 40 A verde | – | Módulo de Energia Integrada (IPM) |
| 5 | 30 Amp Pink | – | Assentos aquecidos – se equipados |
| 6 | – | 20 Um amarelo | Bomba de combustível |
| 7 | – | 15 A azul | Amplificador de áudio – se equipado |
| 8 | 15 A azul | Conector de diagnóstico (DLC) / módulo de controlo sem fios (WCM) / nó de ignição sem fios (WIN) | |
| 9 | – | 20 Um amarelo | Tomada de alimentação |
| 10 | – | – | – |
| 11 | Disjuntor 25 A | – | Conjunto de instrumentos e interruptor do banco do condutor (os recessos 11, 12 e 13 contêm fusíveis de auto-regulação (disjuntores) que só podem ser reparados por um concessionário autorizado) |
| 12 | Disjuntor 25 A | – | Interruptor do banco do passageiro (os compartimentos 11, 12 e 13 contêm fusíveis de auto-regulação (disjuntores) que só podem ser reparados por um concessionário autorizado) |
| 13 | Disjuntor 25 A | – | Módulos de porta, interruptor do elevador da janela do condutor e interruptor do elevador da janela do passageiro (os compartimentos 11, 12 e 13 contêm fusíveis de auto-limpeza (disjuntores) que só podem ser reparados por um concessionário autorizado) |
| 14 | – | 10 A vermelho | Módulo de controlo/clusão/segurança do aquecedor A/C – se equipado |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | 20 Um amarelo | Grupo |
| 18 | – | 20 Um amarelo | Escolha da tomada de alimentação |
| 19 | – | 10 A vermelho | Luzes de paragem |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 A vermelho | Controlador de Retenção de Ocupantes (ORC) |
| 28 | – | 10 A vermelho | Início de ignição |
| 29 | 5 A Tan | Cluster/controlo electrónico de estabilidade (ESC)/módulo de controlo de propulsão (PCM)/ interruptor de luz stop | |
| 30 | – | 10 A vermelho | Módulos de porta/espelhos de potência/módulo de controlo de direcção (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 A Tan | Módulo de antena – se equipado/fornece espelhos |
| 36 | – | 25 Amp Natural | Kit mãos livres – se equipado/rádio/amplificador |
| 37 | – | 15 A azul | Caixa de velocidades |
| 38 | – | 10 A vermelho | Módulo de informação de carga leve/veículo – se equipado |
| 39 | – | 10 A vermelho | Espelhos aquecidos – se equipados |
| 40 | – | 5 Uma laranja | Espelho retrovisor interior automático/ bancos aquecidos – se equipado/ interruptor bancário |
| 41 | – | – | – |
| 42 | 30 Amp Pink | – | Motor do ventilador frontal |
| 43 | 30 Amp Pink | – | Descongelador da janela traseira |
| 44 | 20 A azul | – | Amplificador/teto de abrir – se equipado |
